Ligações elétricas
2 Abra a tampa da caixa elétrica e realize o trabalho local de
ligação elétrica. Feche a tampa da caixa elétrica depois de o
trabalho de ligação elétrica estar completado.

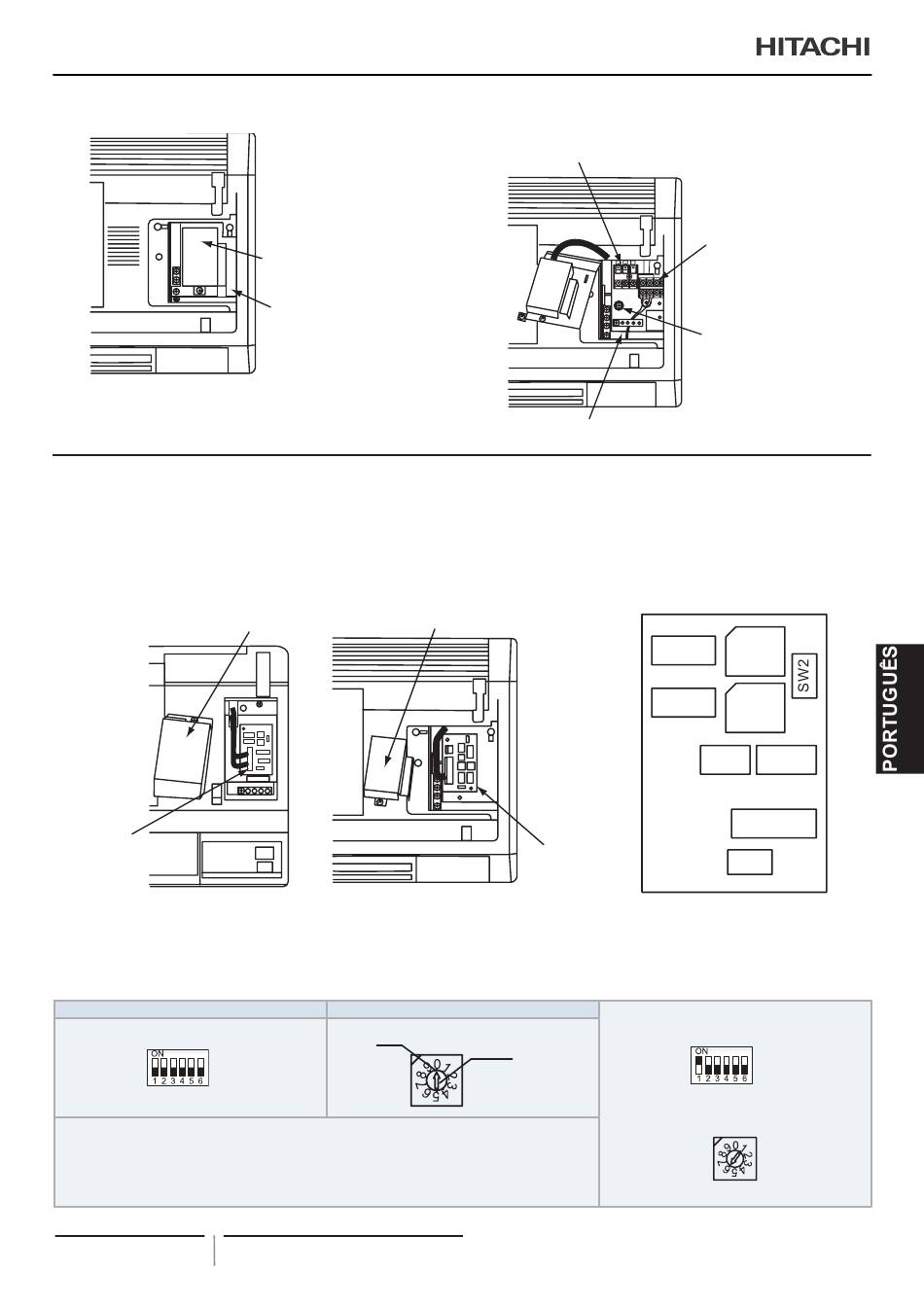

19.4 AJUSTE DE COMUTADORES DIP
1 Desligue toda a fonte de alimentação das unidade interiores e
exteriores antes do ajuste do comutador DIP. Caso contrário,
o ajuste não será válido.
RPK-(0.6-1.5)FSN(H)3M
Tampa do interruptor
PCB2
3 Ajuste do número da unidade (RSW1 & DSW6). Não é necessário o número de unidade de todas as unidades interiores. Os números
da unidade interior são ajustados através da função de auto-direção. Se for necessário o ajuste do número da unidade interior, ajuste
o número da unidade de todas as unidades interiores respetivamente e em série, seguindo a posição de ajuste. Recomenda-se que
o ajuste do número da unidade interior comece com "1". Este ajuste é necessário no caso do controlo centralizado.
Ajuste do número de unidade
DSW6 (Dígito das dezenas)
ON
OFF
As opções prédefinidas de fábrica DSW6 e RSW1 estão ajustadas para "0". Estão disponíveis
um máximo de 64 unidades para ajustar quando todo o equipamento a ser ligado corresponde
a H-LINK ΙΙ e um máximo de 16 unidades quando as unidades correspondentes/ não correspon-
dentes a H-LINK ΙΙ são combinadas.
237 PMML0292A rev.2 - 09/2015 - P5416572
Tampa do interruptor
Tampa da caixa elétrica
RPK-(2.0-4.0)FSNH3M
Tampa do interruptor
RSW1 (Dígito das unidades)
Posição
de ajuste
Placa de terminais para a
fonte de alimentação
A
Cabo para jogo do recetor
2 As posições dos comutadores de DIP em PCB são demons-
trados na imagem abaixo. Abra a tampa do interruptor. De-
pois de todos os comutadores DIP estarem ajustados, fixe a
tampa do interruptor novamente.
Comutador DIP PCB (PCB2)
PCB2
Ex.) Ajuste para o número 16 a unidade
Ajuste, introduzindo
uma chave de fendas
no sulco.
Ajuste o pino número 1 para a posição ON
Placa de terminais para
cabo do interruptor do
controlo remoto
B 1
Parafuso para
ligação à terra
DSW5
RSW2
DSW6
RSW1
DSW9 DSW2
DSW3
SW1
DSW6
ON
OFF
RSW1
Ajuste para "6"
