Tubagem de descarga

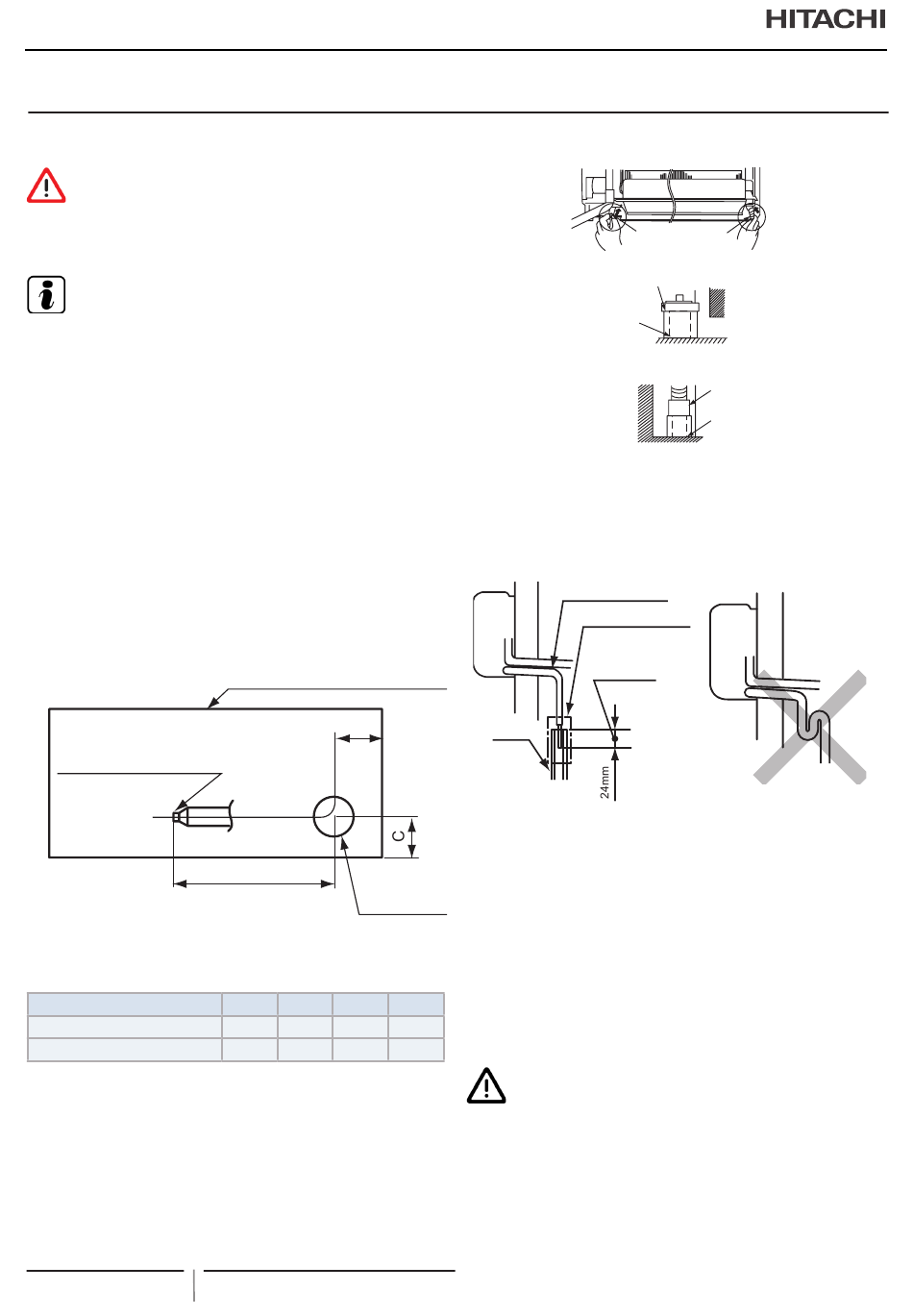

18 TUBAGEM DE DESCARGA
P E R I G O
Não insira o tubo de descarga da unidade interior na vala de
descarga onde existem gases corrosivos. Gases venenosos
poderiam penetrar na divisão, o que causaria envenenamento.
N O TA
• Não crie uma inclinação ascendente nem levante a tubagem de
descarga, uma vez que a água da descarga poderia fluir para
trás, ocorrendo um derrame no chão do local de instalação da
unidade, quando o funcionamento da unidade fosse parado.
• Não ligue a tubagem de descarga à canalização de esgoto
sanitário ou a qualquer outra canalização de descarga.
• Quando se pretender ligar uma tubagem comum de descarga
a outras unidades interiores, o nível de instalação de cada
unidade interior deve ser superior ao da tubagem comum. A
dimensão da tubagem de descarga comum deve ser suficien-
temente grande e deve estar em conformidade com o número
e tamanho da unidade.
• Após a instalação da tubagem de descarga e das ligações
elétricas, verifique que a água pode fluir livremente, de acor-
do com o procedimento apresentado abaixo.
1 O lado comum de ligação da tubagem de descarga é o lado tra-
seiro, se a unidade for observada desde as grelhas de descarga.
Contudo, pode ser efetuada no lado esquerdo ou no lado direito.
Ligação da tubagem de esgoto
(VP16)
Modelo
RPK-(0.6-1.5)FSN(H)3M
RPK-(2.0-4.0)FSN3M
2 Quando a ligação da tubagem de descarga for executada no
lado esquerdo, retire o tampão da tubagem de descarga do
lado esquerdo, e depois coloque este tampão na tubagem
de descarga do lado direito, de forma a mudar a tubagem de
descarga do lado direito para o lado esquerdo. Se o tampão
estiver apertado firmemente, retire o tampão utilizando o ali-
cate. (Realize este procedimento antes de a unidade interior
estar pendurada na parede.)
230
Contorno externo da unidade interior
B
Furo para
A
tubagem no
lado traseiro
Unidade: mm
A B C
568 107 45
550 141 42
PMML0292A rev.2 - 09/2015 - P5416572
3 Ligação da tubagem de descarga
a. Providencie um tubo de cloreto de vinil VP16.
b. Quando o tubo de descarga é utilizado, não crie inclina-
ções ascendentes nem dobre.
Crie uma inclinação descendente
VP16
c. Enrole com firmeza a fita adesiva à volta da ligação da
tubagem de descarga.
d. Isole com firmeza o tubo de descarga depois de a ligação
do tubo de cloreto estar finalizada.
4 Não ligue a tubagem de descarga à canalização de esgoto
sanitário ou a qualquer outra canalização de descarga.
(φ D)
5 Depois de o trabalho de tubagem de descarga estar finaliza-
do, verifique se a água flui livremente no tabuleiro de descar-
ga utilizando um recipiente.
6 Enrole o isolamento fornecido no local à volta do tubo de des-
ØD
carga que circula no interior.
7 Ao instalar a tubagem, não prenda a tubagem de descarga ao
65
tubo de refrigerante.
80
C U I D A D O
• Tenha cuidado para não derramar água nas peças elétricas
tal como o motor do ventilador ou os termistores.
• Quando se pretender ligar uma tubagem comum de descarga
a outras unidades interiores, o nível de instalação de cada
unidade interior deve ser superior ao da tubagem comum. A
dimensão da tubagem de descarga comum deve ser suficien-
temente grande e deve estar em conformidade com o número
e tamanho da unidade.
Tampa da
Tubo de
saída de
descarga
descarga
Tampa da saída
de descarga
Inserir até
esta linha
Lado esquerdo
Tubo de
descarga
Inserir até
esta linha
Lado direito
Enrole a fita adesiva
Ligação
