Instalação da unidade interior
• Tenha em atenção os seguintes pontos quando as unidades
interiores forem instaladas num hospital ou noutros lugares
onde existam ondas eletromagnéticas geradas por equipa-
mento médico, etc.
Não instale a unidade interior onde forem geradas ondas
-
electromagnéticas directamente para a caixa de controlo
elétrico, para o cabo do controlo remoto ou para o inter-
ruptor do controlo remoto.
- Instale as unidades interiores e componentes o mais lon-
ge possível, ou a pelo menos 3 metros de fontes de ondas
eletromagnéticas.
16.3 INSTALAÇÃO

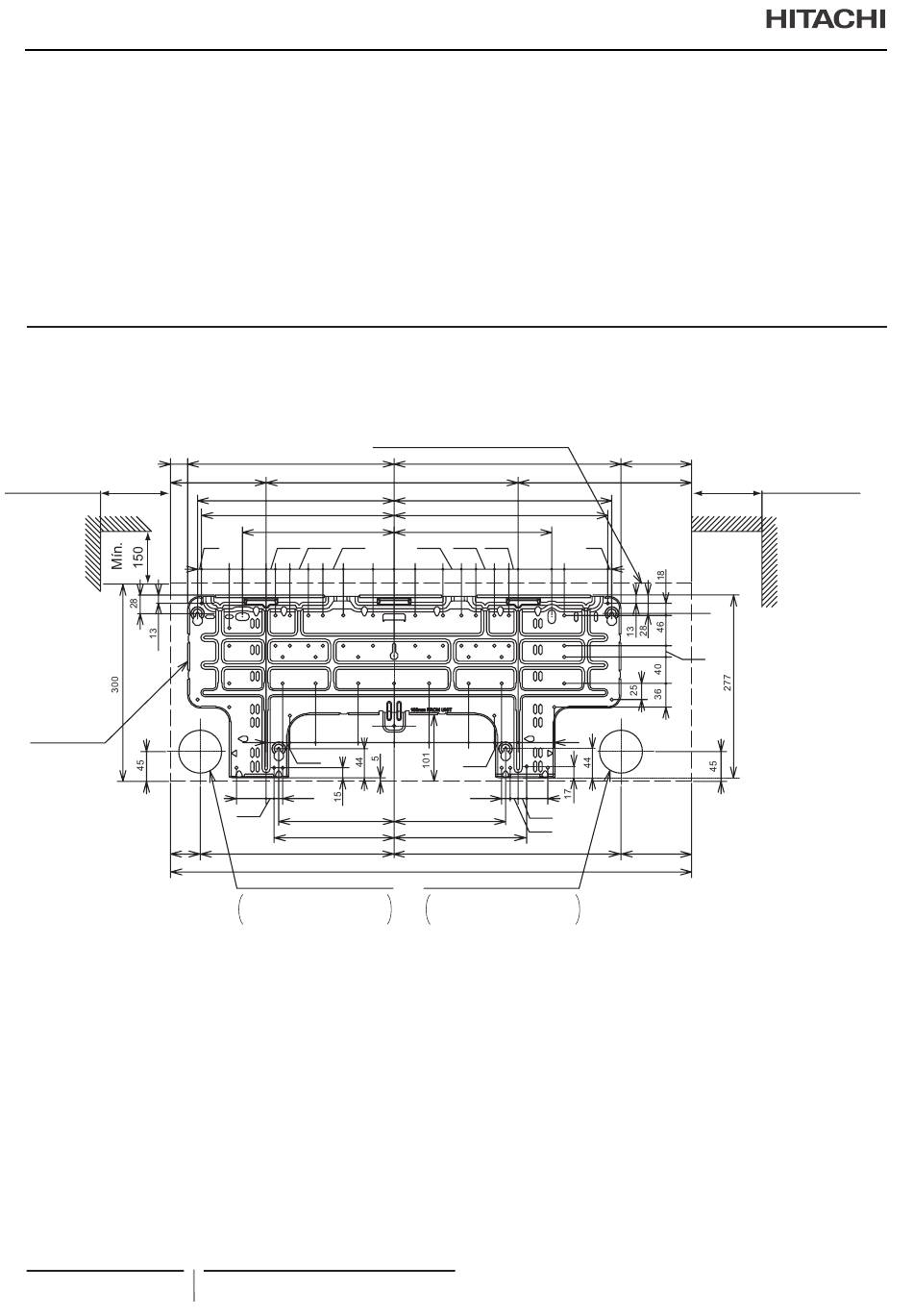

As dimensões dos esquadros de suspensão (acessórios) e de instalação da unidade são mostradas nas imagens que se seguem.
RPK-(0.6-1.0)FSN(H)3M
  
26
Mín.
Lado esquerdo
do espaço de
100
manutenção
Esquadro de
suspensão
222
Contorno externo da unidade interior
313
145
298
292
230
6 14 28 31
42 20 36 22 22
25 39 65
11
45 13
12
175
182
45
294
(*1)
Ø 65
Furo traseiro esquerdo
para tubagem e ligações
PMML0292A rev.2 - 09/2015 - P5416572
- Prepare uma caixa em aço e instale o interruptor do con-
trolo remoto dentro dela. Prepare um guia de cabo em
aço e passe o cabo do controlo remoto pelo seu interior.
Depois ligue o cabo de terra à caixa e ao tubo.
Instale um filtro de ruído quando a fonte de alimentação
-
emitir ruídos prejudiciais.
• Para evitar qualquer ação corrosiva nos permutadores de calor,
não instale a unidade interior num ambiente ácido ou alcalino.
344
382
330
324
239
28 28 14
45 32 32 42 22 22
55 53 60 39 25
11
13
169
201
344
790
(*1)
Ø 65
Furo traseiro direito para
tubagem e ligações
107
263
6
51 19 66
17
55
32
13
12
107
(*1): RPK-(0.6-1.0)FSNH3M
Recomenda-se a ligação da tuba-
gem ao lado direito traseiro do cor-
po da unidade, de forma a evitar o
ruído da circulação do refrigerante
Mín.
Lado direito da zona
100
de manutenção
