Kabelanschluss

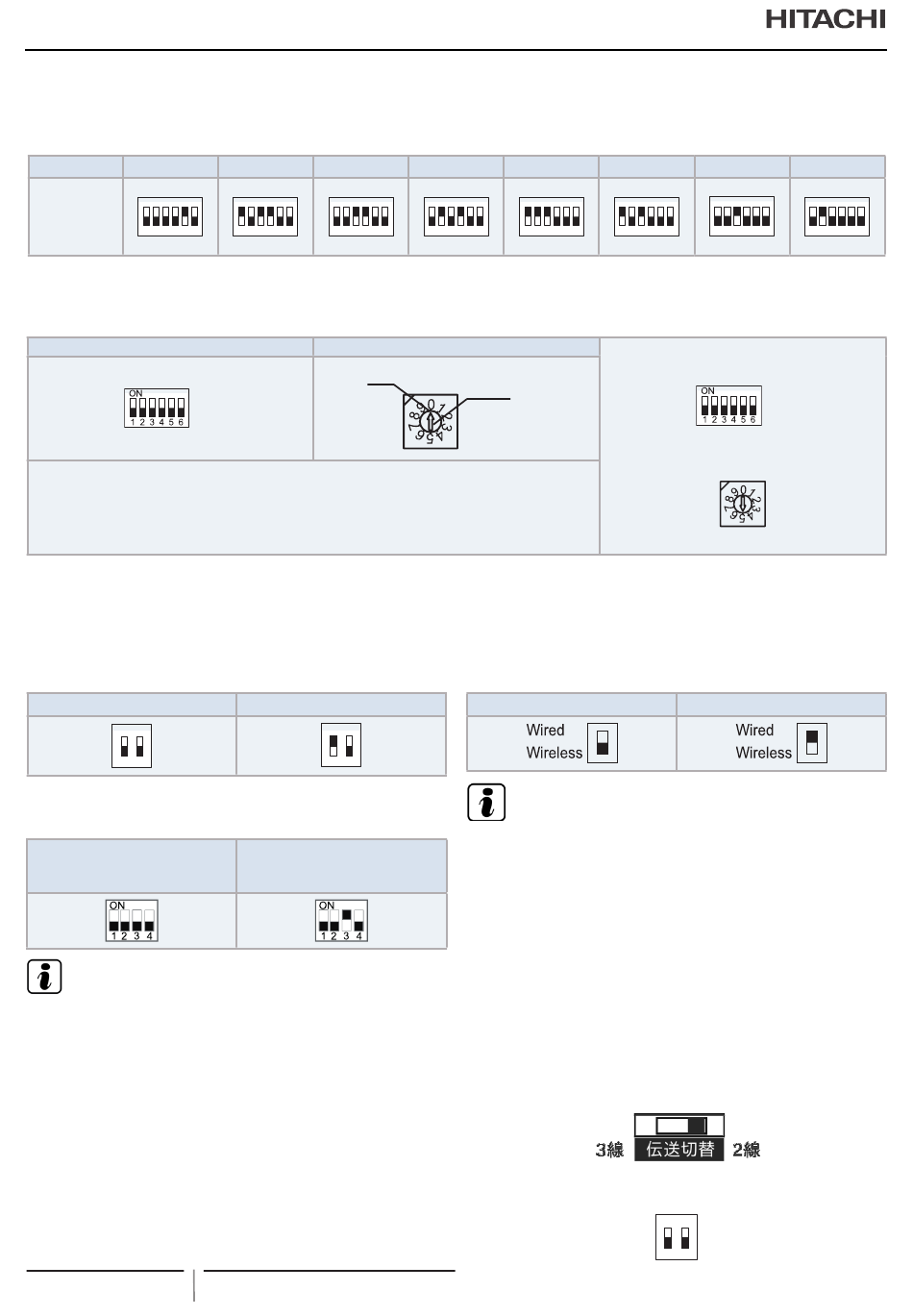

4 Einstellen des Leistungscodes (DSW3). Einstellungen sind nicht erforderlich, da sie bei Lieferung voreingestellt sind. Mit diesem
Schalter wird der Leistungscode eingestellt, der dem HP-Wert des Innengerätes entspricht.
PS 0,6
ON
Einstellposi-
tion
1 2 3 4 5 6
5 Einstellung der Kühlkreislaufnummer (RSW2 und DSW5). Das Einstellen ist erforderlich. Werkseitig sind alle Positionen auf OFF
gestellt .
Einstellung der Kältemittelkreislaufnummer
DSW5 (Zehntelstelle)
ON
OFF
Werkseitig sind DSW5 und RSW2 auf "0" eingestellt. Max. 64 Zyklen stehen zur Einstellung ver-
fügbar, wenn die gesamte anzuschließende Anlage dem H-LINK II zugehörig ist. Max. 16 Zyklen,
wenn die Geräte - zugehörig/ nicht zugehörig zu H-LINK II - kombiniert werden.
6 Wiederherstellung der Sicherung (DSW7). (Dieser Dip-Schal-
ter befindet sich an der PCB1.)
*Werden die Anschlüsse 1 und 2 von TB2 mit Hochspannung ver-
sorgt, wird die Sicherung (0,5 A) auf der Leiterplatte ausgelöst. In
solchen Fällen schließen Sie zuerst die Kabel korrekt an TB2 an,
bevor Sie Pin 1 auf EIN schalten.
Werkseitige Einstellung
ON
1 2
7 Einstellen optionaler Funktionen (DSW2). Einstellungen sind
nicht erforderlich. Werkseitig sind alle Positionen auf OFF ge-
stellt .
Werkseitige Einstellung
H I N W E I S
• Um ein Innengerät mit seiner eigenen Fernbedienung zu iden-
tifizieren, setzen DSW2 pin3 ON und stellen Sie die drahtlose
Fernbedienung auf "b"-Modus. Weitere Informationen finden
Sie im der entsprechenden Installations- und Betriebshand-
buch.
• Bei Verwendung einer drahtlosen Fernbedienung sind keine
zusätzlichen Empfänger für den Einzelbetrieb erforderlich.
• Für den gleichzeitigen Betrieb ist es erforderlich:
Option 1: PC-ARF Fernbedienung.
Option 2: Im Falle der drahtlosen Betrieb mit PC-LH3B, PC-
ALHZF Empfänger Kit notwendig ist.
Bei beiden Optionen, setzen Sie bitte SW2 nach verdrahtet Eins-
tellung.
118
0,8 1,0
ON ON
1 2 3 4 5 6 1 2 3 4 5 6
Einstell-
position
Hochspannung
ON
1 2
Unterscheidung von
Innengeräten, die kabellose
Fernbedienungen verwenden
PMML0292A rev.2 - 09/2015 - P5416572
1,5 2,0
ON ON
1 2 3 4 5 6 1 2 3 4 5 6
RSW2 (Einerstelle)
Mit Schlitzschrau-
bendreher ein-
stellen.
8 Einstellung der Fernbedienung (SW2). (PC-ALHZF) verwen-
det wird Die werkseitige Einstellung ist "Wireless".
*Wenn die verkabelte Fernbedienung (PC-ARF) und der Empfän-
ger-Kit stellen Sie SW2 auf "Wired". Andernfalls ist der Betrieb
nicht verfügbar. Die Kabel der Fernbedienung an die Klemmen A
und B der Anschlussleiste TB2 anschließen.
Werkseitige Einstellung
H I N W E I S
• Das Zeichen "
Abbildungen zeigen die Einstellung vor dem Versand.
• Wenn die Gerätenummer und der Kühlkreislauf eingestellt
werden, zeichnen Sie die Gerätenummer und den Kühlkreis-
lauf auf, um die späteren Wartungsarbeiten und Service-Akti-
vitäten zu erleichtern.
• Schalten Sie die Stromversorgung des Innen- und Außenge-
räts AUS, bevor Sie die Dip-Schalter-Einstellung durchführen.
Andernfalls ist die Einstellung ungültig.
• Im Falle der Verwendung der verkabelten Fernbedienung
oder Empfänger Kit PC-ALHZF, stellen Sie den SW2 auf "Wi-
red"
9 (SW1) Einstellungen sind nicht erforderlich. Werkseitige Einstel-
lung:
10 (DSW9) Einstellungen sind nicht erforderlich. Werkseitige Ein-
stellung:
2,5 3,0
ON
ON
1 2 3 4 5 6
1 2 3 4 5 6
Bsp.) Stellen Sie bei Nummer 5 Zyklus
DSW5
Stellen Sie alle Pins auf OFF
RSW2
Stellen Sie auf "5"
Fernbedienung
■
" gibt die Position der Dip-Schalter an. Die
ON
1 2
4,0
ON
1 2 3 4 5 6
ON
