Instalación de la tubería de refrigerante

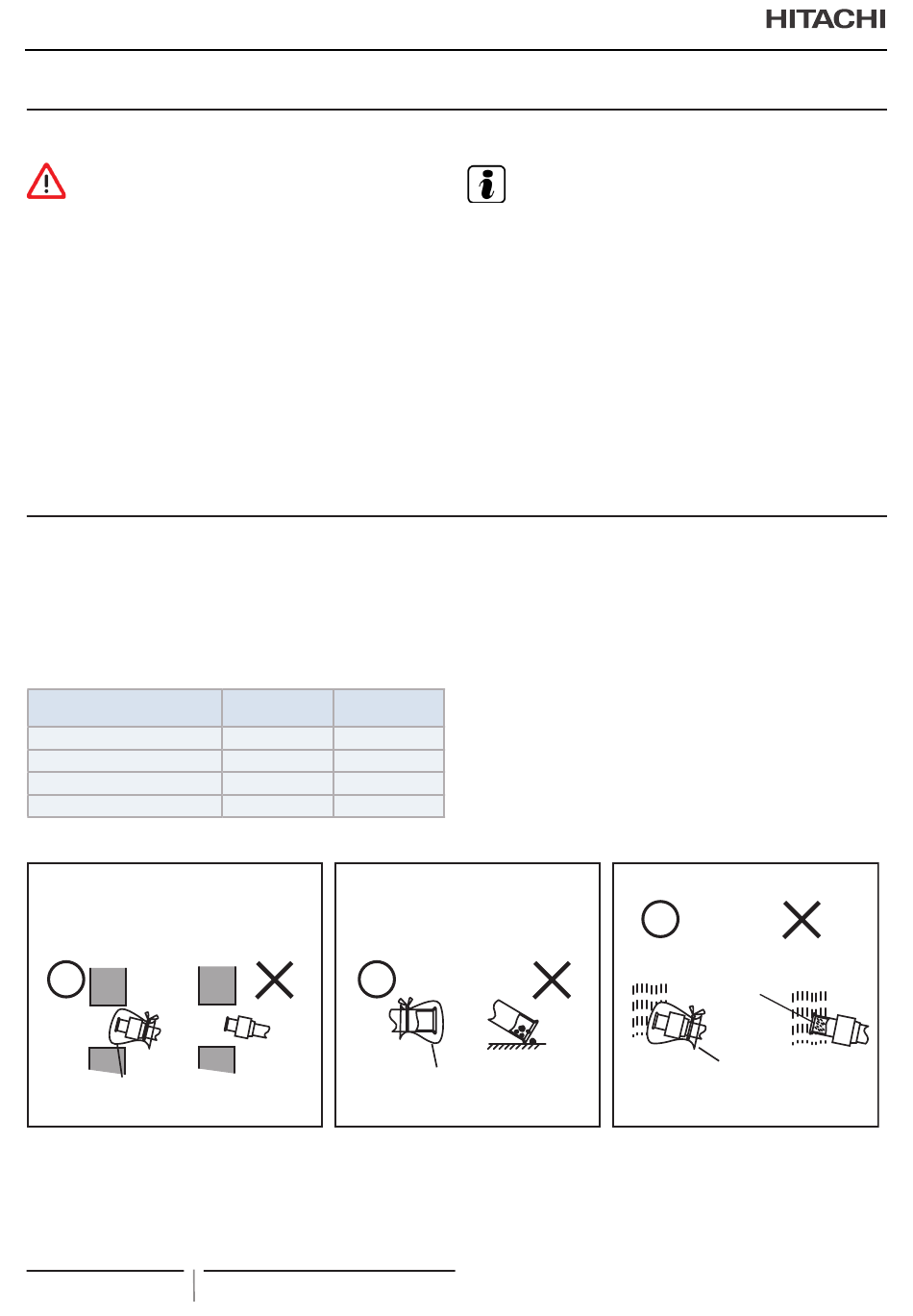

17 INSTALACIÓN DE LA TUBERÍA DE REFRIGERANTE
P E L I G R O
Utilice el refrigerante no inflamable especificado (R410A)
en el ciclo de refrigeración. No utilice productos diferentes
del R410A, como hidrocarburos refrigerantes (propano o si-
milares), oxígeno, gases inflamables (acetileno o similares)
o gases venenosos cuando instale, mantenga o traslade la
unidad. Estos productos inflamables son muy peligrosos y
pueden causar explosiones, incendios o lesiones.
17.1 MATERIALES DE LA TUBERÍA
1 La tolerancia de la longitud de tubería de refrigerante depen-
de de la combinación con la unidad exterior. Puede consultar
los detalles en el manual de instalación y funcionamiento de
la unidad exterior.
2 Seleccione el tamaño de las tuberías en la tabla siguiente.
Modelo
RPK-(0.6-1.5)FSN3M
RPK-2.0FSN3M
RPK-(2.5-4.0)FSN3M
RPK-(0.6-1.5)FSNH3M
3 Prepare las tuberías de cobre suministradas por el instalador.
Cuando pase una tubería a través
de la pared, tape el extremo de la
misma.
Correcto
Orificio
Orificio
Coloque un tapón o
una cinta de vinilo
68
Unidad: mm
Tuberías de Tuberías de
gas líquido
Ø12,7 (1/2) Ø6,35 (1/4)
Ø15,88 (5/8) Ø6,35 (1/4)
Ø15,88 (5/8) Ø9,52 (3/8)
Ø12,7 (1/2) Ø9,52 (3/8)
No coloque la tubería directamente
en el suelo
Correcto
Incorrecto
PMML0292A rev.2 - 09/2015 - P5416572
N O TA
Para RPK-(0.6-1.5)FSN(H)3M
• El kit opcional de la válvula de expansión es necesario para
la instalación de la tubería de refrigerante. Para obtener más
información sobre los procedimientos de tubería de refrigeran-
te, los tamaños de tuberías, la carga de refrigerante adicional
y el número de unidades conectables, consulte el manual de
instalación y funcionamiento del kit de la válvula de expansión.
• La temperatura de la tubería de líquido entre el kit de la válvu-
la de expansión y la unidad interior es inferior a la de las uni-
dades interiores estándar. Dependiendo de las condiciones
de funcionamiento, se debe instalar aislante adicional para la
tubería de líquido.
Para la instalación de la tubería del refrigerante, la bomba de
vacío y la carga de refrigerante, puede consultar los detalles en
el manual de instalación y funcionamiento de la unidad exterior.
4 Seleccionar tubos de cobre limpios. Asegurarse de que no
hay polvo ni humedad en el interior.
5 Al adoptar nuevo refrigerante (R410A), también cambia el
aceite de refrigerante, que tiene tendencia a ser afectado
por partículas extrañas como humedad, capa de oxidación
o grasa. Realice la instalación con cuidado para evitar la en-
trada de humedad, polvo o refrigerante antiguo en el ciclo de
refrigerante; de otro modo, algunas piezas como la válvula
de expansión atrapan partículas extrañas y pueden dejar de
funcionar.
6 Utilice un cortatubos para evitar que se creen virutas al cortar
la tubería. (No utilice sierras o muelas para cortar los tubos).
Inyecte nitrógeno o aire seco en las tuberías antes de conec-
tarlas para eliminar el polvo y las partículas que pueda haber
en su interior.
Incorrecto
Coloque un tapón o
una cinta de vinilo
Correcto Incorrecto
Posibilidad de
entrada de lluvia
Coloque tapas o bolsas
de vinilo con brida de
caucho
