Elektrisk ledningsføring
19.3 LEDNINGSTILSLUTNING

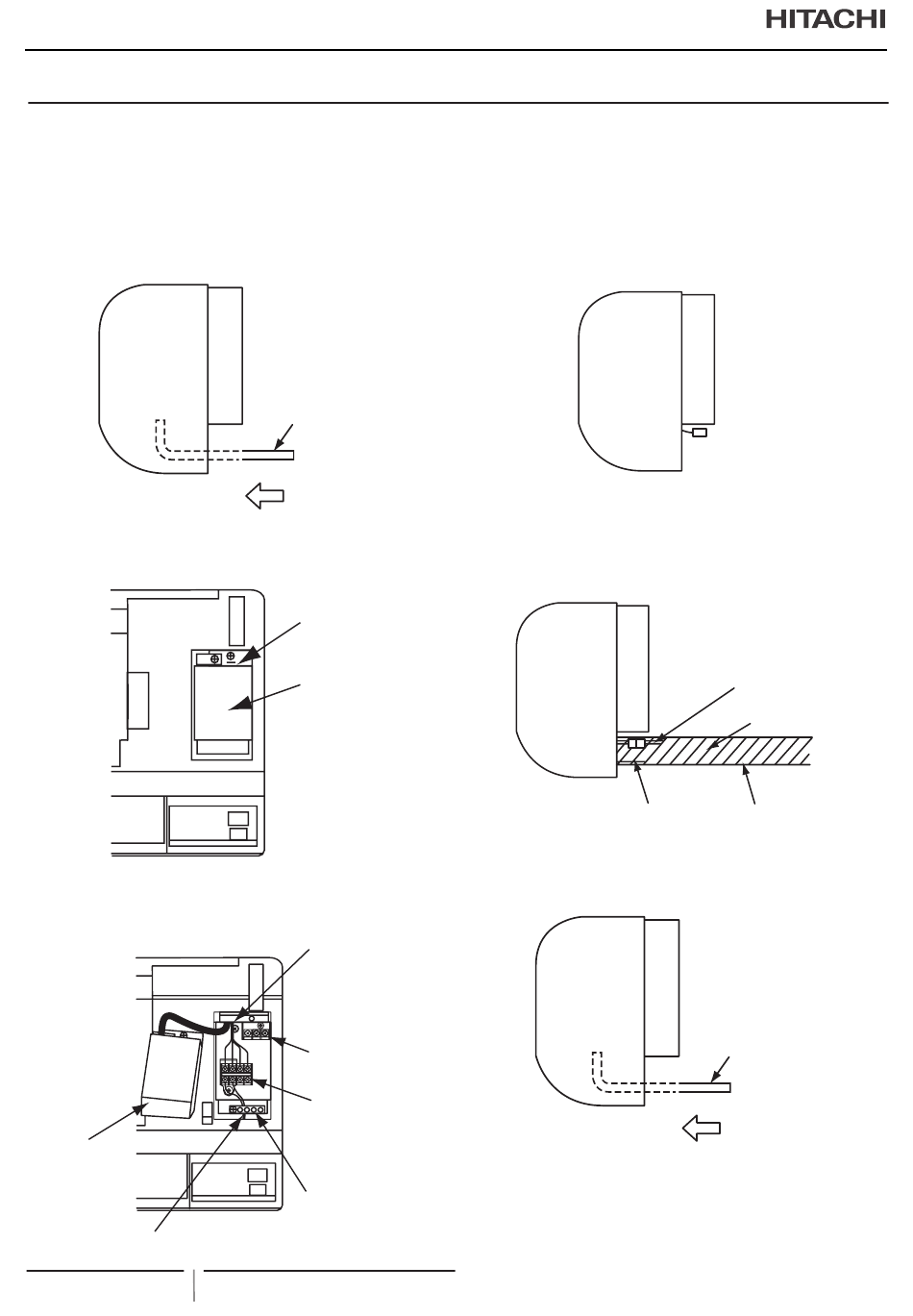

Den elektriske ledningsføring for indendørsenheden er vist
herunder.
RPK-(0.6-1.5)FSN(H)3M
  
1 Indsæt ledningerne fra bagsiden af indendørsenheden, som
vist i figuren herunder.
Placering af dæksel til elektriske boks. Figuren herunder viser at
frontpanelet er aftaget. Den elektriske boks dæksel kan åbnes
uden at aftage frontpanelet.
2 Åbn den elektriske boks dæksel og udfør det elektriske led-
ningsarbejde. Luk den elektriske boks dæksel efter at det
elektriske ledningsføringsarbejde er afsluttet.
Dæksel til
elboks
Ledning til modtagersæt
276
Indsæt ledningerne
fra bagsiden af in-
dendørsenheden.
Dæksel til
elboks
Omskifter
dæksel
Skrue til tilslutning
af jordforbindelse
Klemmebræt til
strømforsyning
A 1 2
Klemmebræt til
fjernbetjeningskabel
Fastgør ledningerne
med en lednings-
klemme
PMML0292A rev.2 - 09/2015 - P5416572
Til RPK-(0.6-1.5)FSNH3M
  
1 Proceduren til tilslutning af ledningsføring til klemmebræt er
den sammen med den standard indendørsenhed.
2 Forbindelsesstikket (CN33) til ekspansionsventilsættet er fast-
gjort på bagsiden af den elektriske kontrol med tape. Tilslut for-
længerledningen for det valgfri ekspansionsventilsæt til CN33.
3 Fastgør forlængerledningen sikkert (tilbehør til det valgfri
ekspansionsventilsæt) sammen med kølerøret med tape. På
dette tidspunkt, skal kølerøret være placeret mellem strømkil-
dens kabler og kablerne til ekspansionsventilsættet, fjernbet-
jeningskontakt og transmission for at forhindre funktionsfors-
tyrrelser, som vist i figuren herunder.
Kabel til strømkilde
RPK-(2.0-4.0)FSN3M
  
1 Indsæt ledningerne fra bagsiden af indendørsenheden, som
vist i figuren herunder.
Placering af dæksel til elektriske boks. Figuren herunder viser at
frontpanelet er aftaget. Den elektriske boks dæksel kan åbnes
uden at aftage frontpanelet.
Stik
(CN33)
Kablet til ekspansionsven-
tilsæt, fjernbetjeningskon-
takt og transmission
Bevikling
Kølerør
Indsæt ledningerne
fra bagsiden af
indendørsenheden.
