Trabalho de instalação de tubagem de refrigeração
17.2 LIGAÇÃO DA TUBAGEM
C U I D A D O
Evite fixar o refrigerante ou o óleo refrigerante à parte superior da
unidade interior. Caso contrário, poderá danificar a tampa da unida-
de interior e provocar a queda da unidade interior. Se o refrigerante
ou o óleo do refrigerante estiver aí fixado, retire-o completamente.

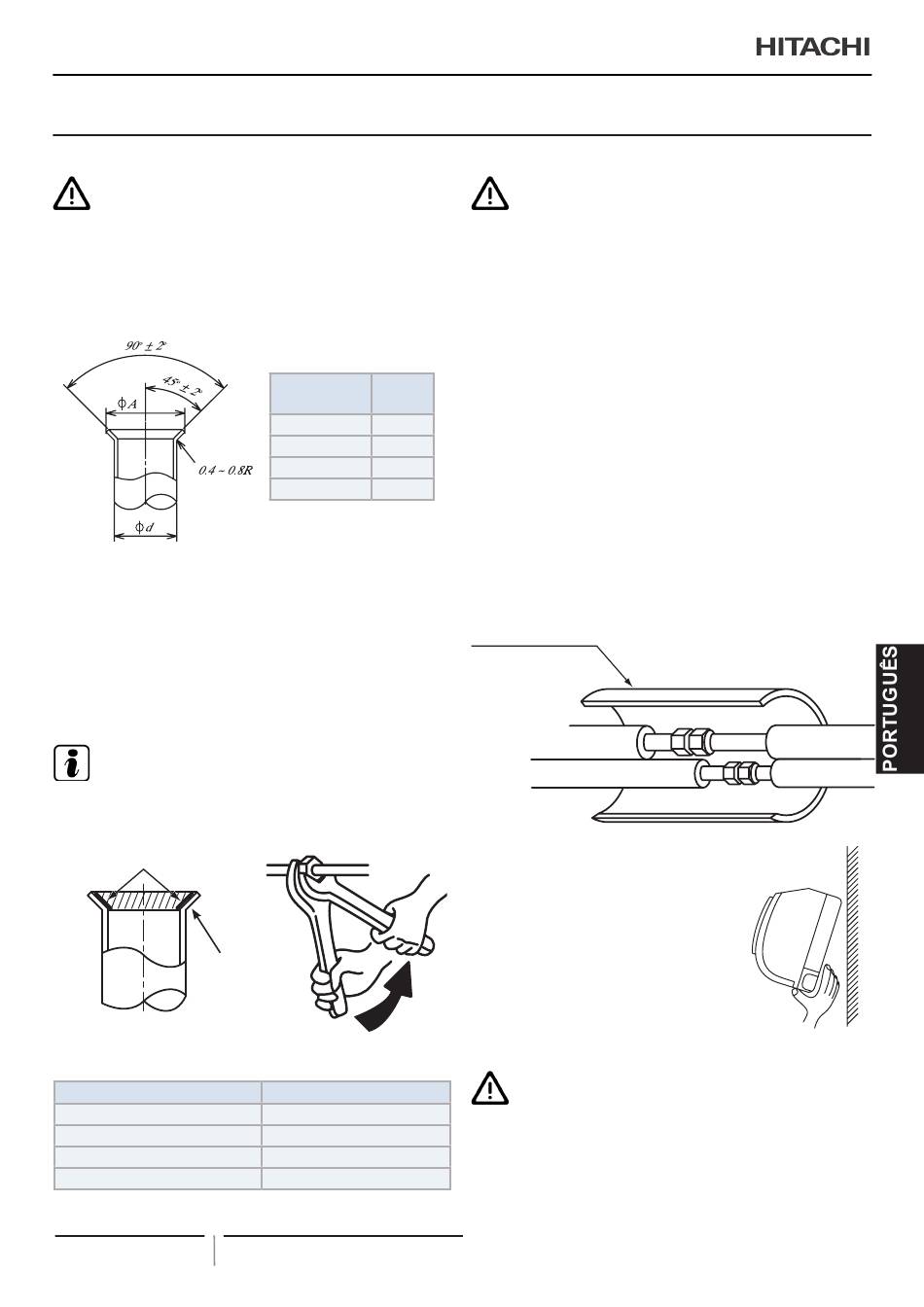

1 Execute os trabalhos de conicidade como demostrado abaixo.
2 Utilize as porcas cónicas especificadas.
3 Certifique-se de que não existem arranhadelas, aparas, de-
formações ou falhas nas peças cónicas.
4 Aplique o óleo refrigerante numa fina camada no interior da
parte cónica do tubo, antes de apertar as porcas cónicas. As
porcas cónicas devem ser apertadas utilizando duas chaves,
de acordo com o aperto binário, tal como demonstrado na
imagem abaixo. A tarefa de aperto das porcas cónicas será
mais fácil se apertar o tubo cónico, a tubagem de líquida e
a tubagem de gás. Verifique se existe fuga de refrigerante
depois da tarefa de aperto.
N O TA
O óleo refrigerante é fornecido no local.
[Ethereal Oil FVC50K, FVC68D (Idemitsu Kousan Co. Ltd.)]
Aplique o óleo de refrigeração
Não aplique o
óleo refrigerante
no exterior da
peça cónica.
Binário de aperto necessário
Diâmetro da tubagem
Ø6,35 (1/4)
Ø9,52 (3/8)
Ø12,7 (1/2)
Ø15,88 (5/8)
229 PMML0292A rev.2 - 09/2015 - P5416572
mm
(pol.)
+0
A
Diâmetro (Ød)
-0,4
6,35 (1/4) 9,1
9,52 (3/8) 13,2
12,7 (1/2) 16,6
15,88 (5/8) 19,7
(JIS B8607)
Binário de aperto
14 - 18 (N-m)
34 - 42 (N-m)
49 - 61 (N-m)
68 - 82 (N-m)
C U I D A D O
Aperte as porcas cónicas de acordo com o binário especificado.
Caso contrário, poderá ocorrer uma fuga do refrigerante.
5 Quando estiver no local a trabalhar na tubagem, providencie
uma porta de acesso de manutenção, de forma a facilitar a
verificação das peças de ligação.
6 A fim de evitar dano causado por uma força externa, proceda
à prevenção dos tubos em caso de terramoto.
7 Não aperte muito firmemente o tubo do refrigerante quando
estiver a proceder à prevenção do stress térmico.
8 Não apoie os tubos do refrigerante em paredes ou tetos de
baixa resistência. Caso contrário, poderá provocar som ou
vibração anómalos.
9 Execute o teste de pressão estanque de ar. Os procedimentos da
pressão estanque de ar devem ser executados de acordo com o
"Manual de Instalação e Funcionamento" da unidade exterior.
10 Isole cada uma das ligações cónicas sem deixar espaços, de for-
ma a prevenir a condensação de orvalho, utilizando o tubo aces-
sório de isolamento termal. Isole também o gás e a tubagem de
líquido utilizando isolamentos termais fornecidos no local.
Isolamento para ligação da tubagem
Enrole o tubo acessório de isolamento termal à volta da ligação
cónica e fixe-o com fita, tal como demonstrado na imagem abaixo:
Tubo de isolamento termal
(Acessório)
11 Para a tubagem do lado esquerdo re-
alize o seguinte trabalho de ligação
da tubagem.
a. Recomenda-se que o trabalho
de ligação da tubagem seja feito
por 2 pessoas: uma pessoa deve-
rá ocupar-se da unidade interior
enquanto a outra deverá fazer a
ligação da tubagem.
b. Prepare o tubo em forma de L
antes de a unidade interior estar
pendurada na parede.
C U I D A D O
• Preste atenção para não desenganchar a unidade interior do
esquadro de suspensão.
• Não aplique demasiada força na porca cónica quando a aper-
tar. Se aplicar, a porca cónica poderá ficar com fissuras de-
vido a deterioração pelo passar do tempo, podendo ocorrer
fuga de refrigerante. Aplique o binário de aperto especificado.
