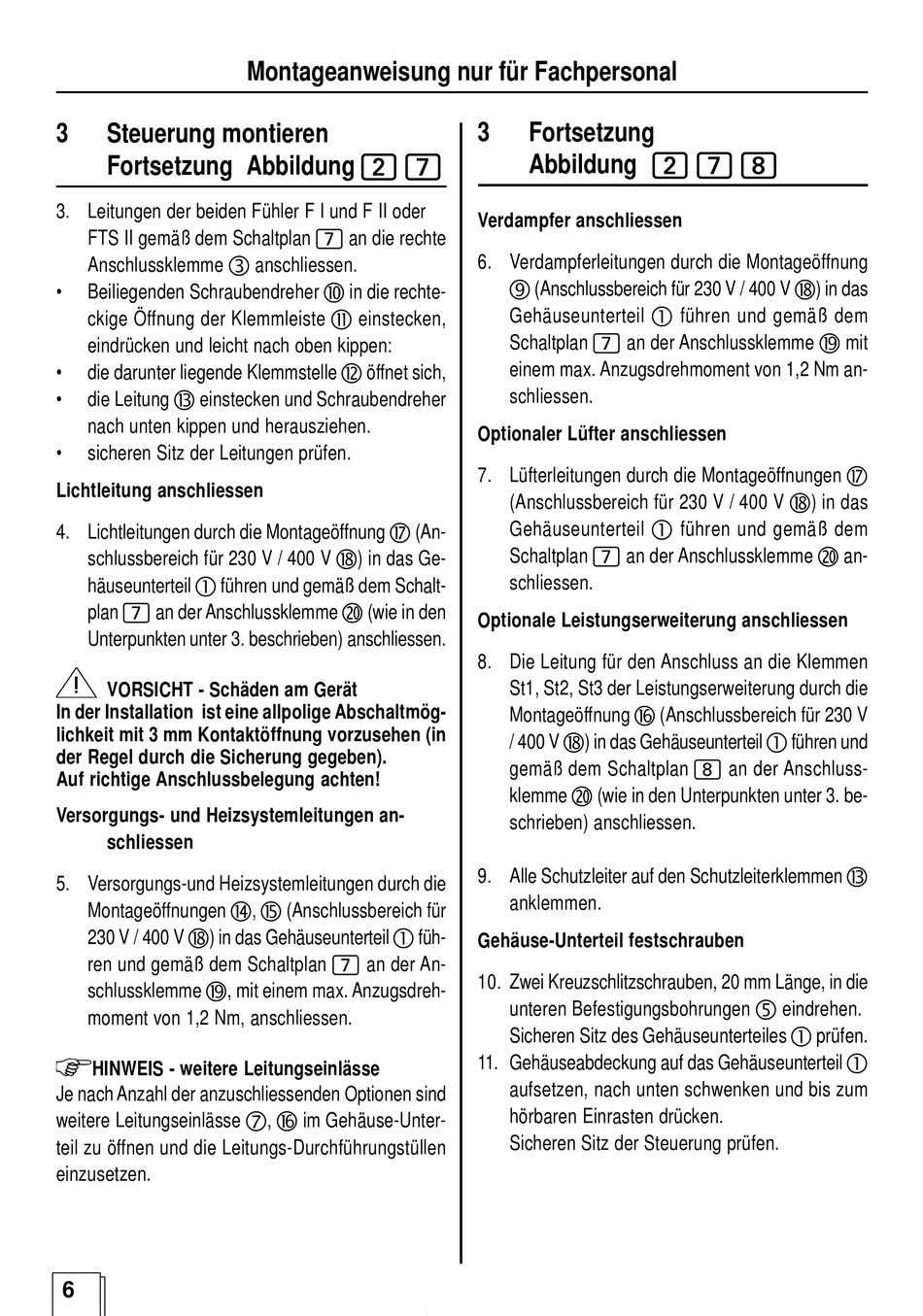

3 Steuerung montieren

Fortsetzung Abbildung 2 7

3. Leitungen der beiden Fühler F I und F II oder
FTS II gemäß dem Schaltplan 7 an die rechte
Anschlussklemme 3 anschliessen.
• Beiliegenden Schraubendreher A in die rechte-
ckige Öffnung der Klemmleiste B einstecken,
eindrücken und leicht nach oben kippen:
• die darunter liegende Klemmstelle C öffnet sich,
• die Leitung D einstecken und Schraubendreher
nach unten kippen und herausziehen.
• sicheren Sitz der Leitungen prüfen.
Lichtleitung anschliessen
4. Lichtleitungen durch die Montageöffnung H (An-
schlussbereich für 230 V / 400 V I) in das Ge-
häuseunterteil 1 führen und gemäß dem Schalt-
plan 7 an der Anschlussklemme K (wie in den
Unterpunkten unter 3. beschrieben) anschliessen.
VORSICHT - Schäden am Gerät
In der Installation ist eine allpolige Abschaltmög-
lichkeit mit 3 mm Kontaktöffnung vorzusehen (in
der Regel durch die Sicherung gegeben).
Auf richtige Anschlussbelegung achten!
Versorgungs- und Heizsystemleitungen an-
schliessen
5. Versorgungs-und Heizsystemleitungen durch die
Montageöffnungen E, F (Anschlussbereich für
230 V / 400 V I) in das Gehäuseunterteil 1 füh-
ren und gemäß dem Schaltplan 7 an der An-
schlussklemme J, mit einem max. Anzugsdreh-
moment von 1,2 Nm, anschliessen.
HINWEIS - weitere Leitungseinlässe
Je nach Anzahl der anzuschliessenden Optionen sind
weitere Leitungseinlässe 7, G im Gehäuse-Unter-
teil zu öffnen und die Leitungs-Durchführungstüllen
einzusetzen.
6
Montageanweisung nur für Fachpersonal
3 Fortsetzung
Abbildung 2 7 8
Verdampfer anschliessen
6. Verdampferleitungen durch die Montageöffnung
9 (Anschlussbereich für 230 V / 400 V I) in das
Gehäuseunterteil 1 führen und gemäß dem
Schaltplan 7 an der Anschlussklemme J mit
einem max. Anzugsdrehmoment von 1,2 Nm an-
schliessen.
Optionaler Lüfter anschliessen
7. Lüfterleitungen durch die Montageöffnungen H
(Anschlussbereich für 230 V / 400 V I) in das
Gehäuseunterteil 1 führen und gemäß dem
Schaltplan 7 an der Anschlussklemme K an-
schliessen.
Optionale Leistungserweiterung anschliessen
8. Die Leitung für den Anschluss an die Klemmen
St1, St2, St3 der Leistungserweiterung durch die
Montageöffnung G (Anschlussbereich für 230 V
/ 400 V I) in das Gehäuseunterteil 1 führen und
gemäß dem Schaltplan 8 an der Anschluss-
klemme K (wie in den Unterpunkten unter 3. be-
schrieben) anschliessen.
9. Alle Schutzleiter auf den Schutzleiterklemmen D
anklemmen.
Gehäuse-Unterteil festschrauben
10. Zwei Kreuzschlitzschrauben, 20 mm Länge, in die
unteren Befestigungsbohrungen 5 eindrehen.
Sicheren Sitz des Gehäuseunterteiles 1 prüfen.
11. Gehäuseabdeckung auf das Gehäuseunterteil 1
aufsetzen, nach unten schwenken und bis zum
hörbaren Einrasten drücken.
Sicheren Sitz der Steuerung prüfen.
