Endmontage Baugrößen 2, 3 Und - VERDER Revolution Serie Wartungshandbuch

Überprüfen Sie nach erfolgter Einstellung des vorderen Spaltmaßes das
radiale Spiel.
Siehe Kapitel 8.1 zu den Spaltmaßeinstellungen.

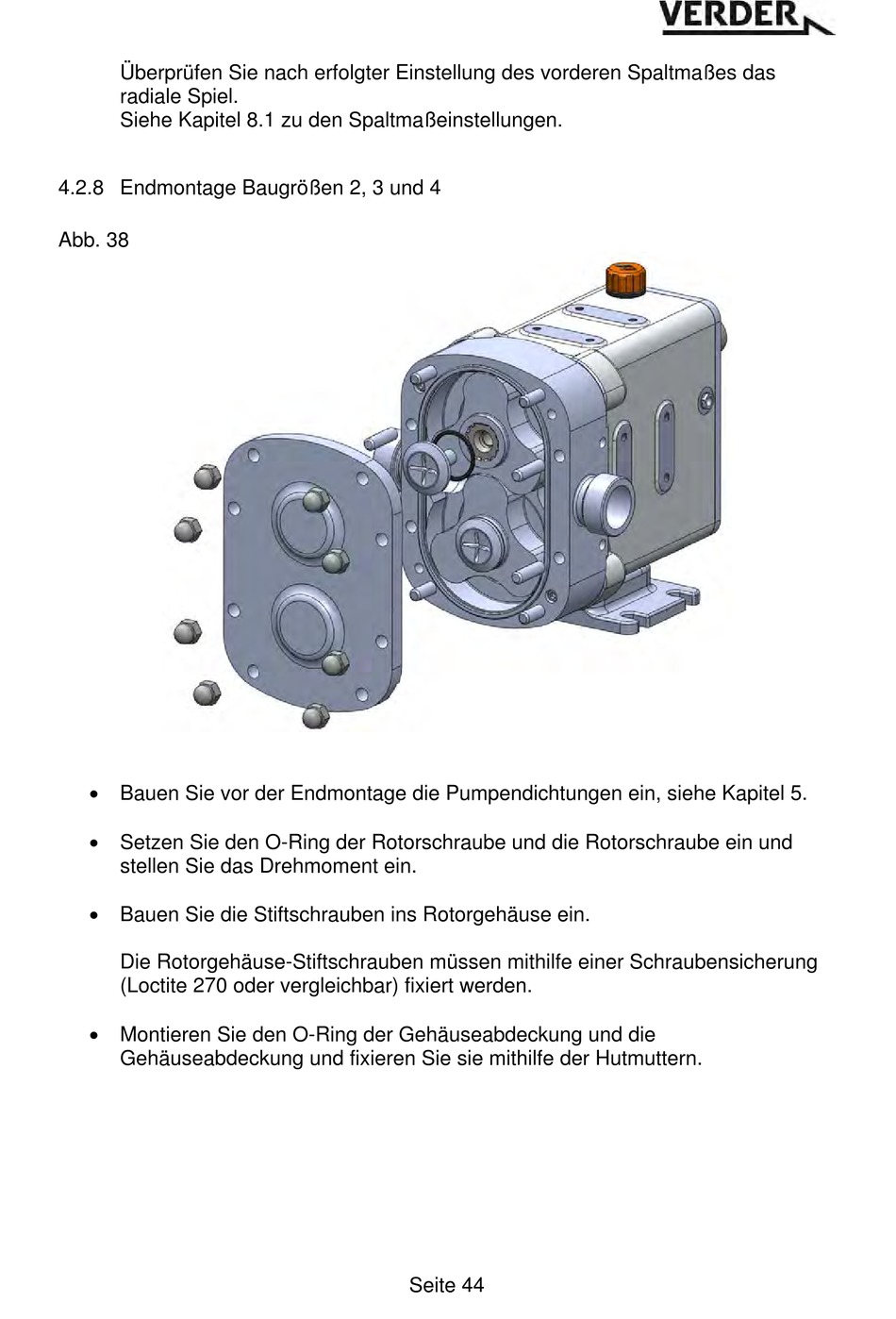

4.2.8 Endmontage Baugrößen 2, 3 und 4
Abb. 38
 Bauen Sie vor der Endmontage die Pumpendichtungen ein, siehe Kapitel 5.
 Setzen Sie den O-Ring der Rotorschraube und die Rotorschraube ein und
stellen Sie das Drehmoment ein.
 Bauen Sie die Stiftschrauben ins Rotorgehäuse ein.
Die Rotorgehäuse-Stiftschrauben müssen mithilfe einer Schraubensicherung
(Loctite 270 oder vergleichbar) fixiert werden.
 Montieren Sie den O-Ring der Gehäuseabdeckung und die
Gehäuseabdeckung und fixieren Sie sie mithilfe der Hutmuttern.
Seite 44
