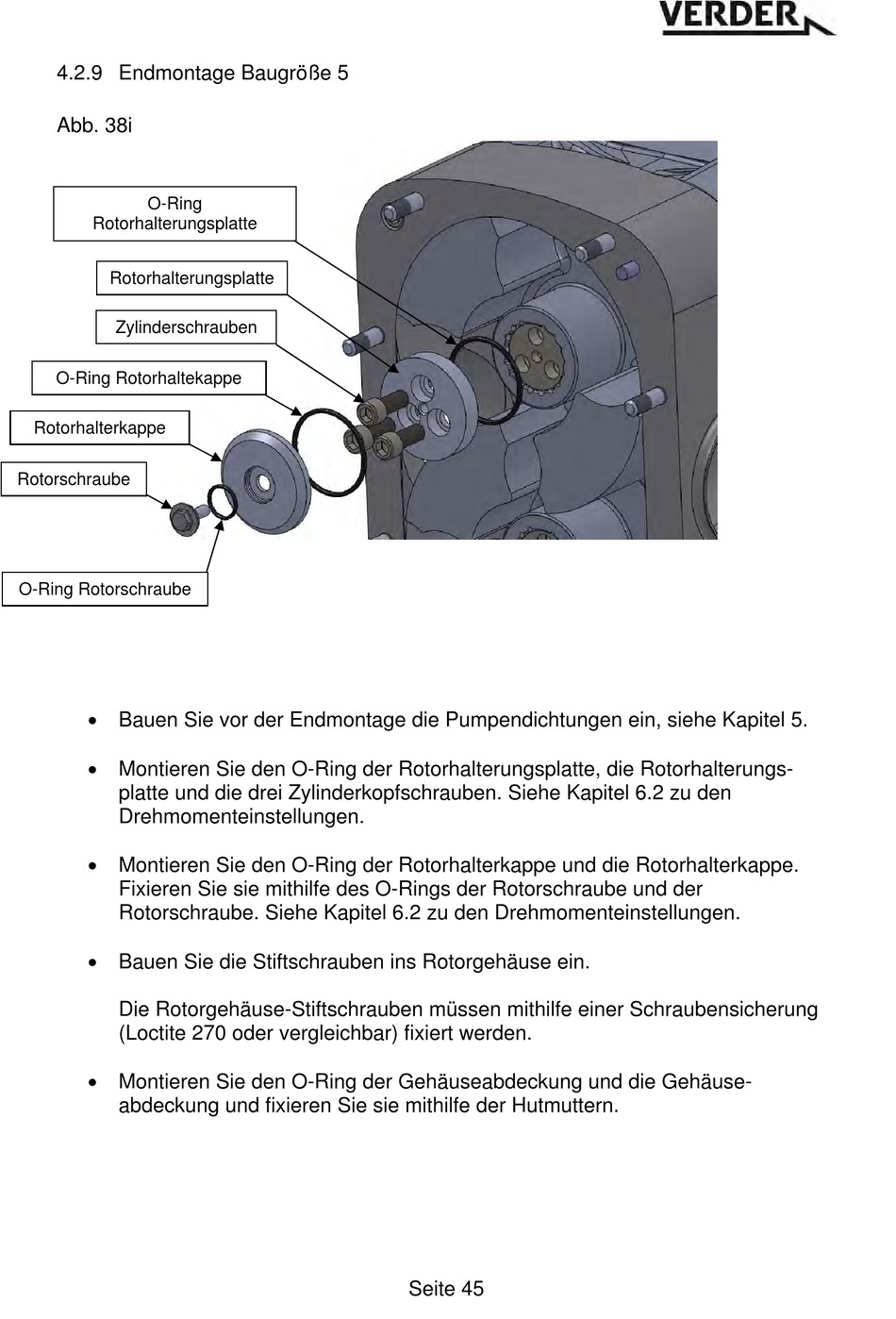

4.2.9 Endmontage Baugröße 5
Abb. 38i
O-Ring
Rotorhalterungsplatte
Rotorhalterungsplatte
Zylinderschrauben
O-Ring Rotorhaltekappe
Rotorhalterkappe
Rotorschraube
O-Ring Rotorschraube
Bauen Sie vor der Endmontage die Pumpendichtungen ein, siehe Kapitel 5.
Montieren Sie den O-Ring der Rotorhalterungsplatte, die Rotorhalterungs-
platte und die drei Zylinderkopfschrauben. Siehe Kapitel 6.2 zu den
Drehmomenteinstellungen.
Montieren Sie den O-Ring der Rotorhalterkappe und die Rotorhalterkappe.
Fixieren Sie sie mithilfe des O-Rings der Rotorschraube und der
Rotorschraube. Siehe Kapitel 6.2 zu den Drehmomenteinstellungen.
Bauen Sie die Stiftschrauben ins Rotorgehäuse ein.
Die Rotorgehäuse-Stiftschrauben müssen mithilfe einer Schraubensicherung
(Loctite 270 oder vergleichbar) fixiert werden.
Montieren Sie den O-Ring der Gehäuseabdeckung und die Gehäuse-
abdeckung und fixieren Sie sie mithilfe der Hutmuttern.
