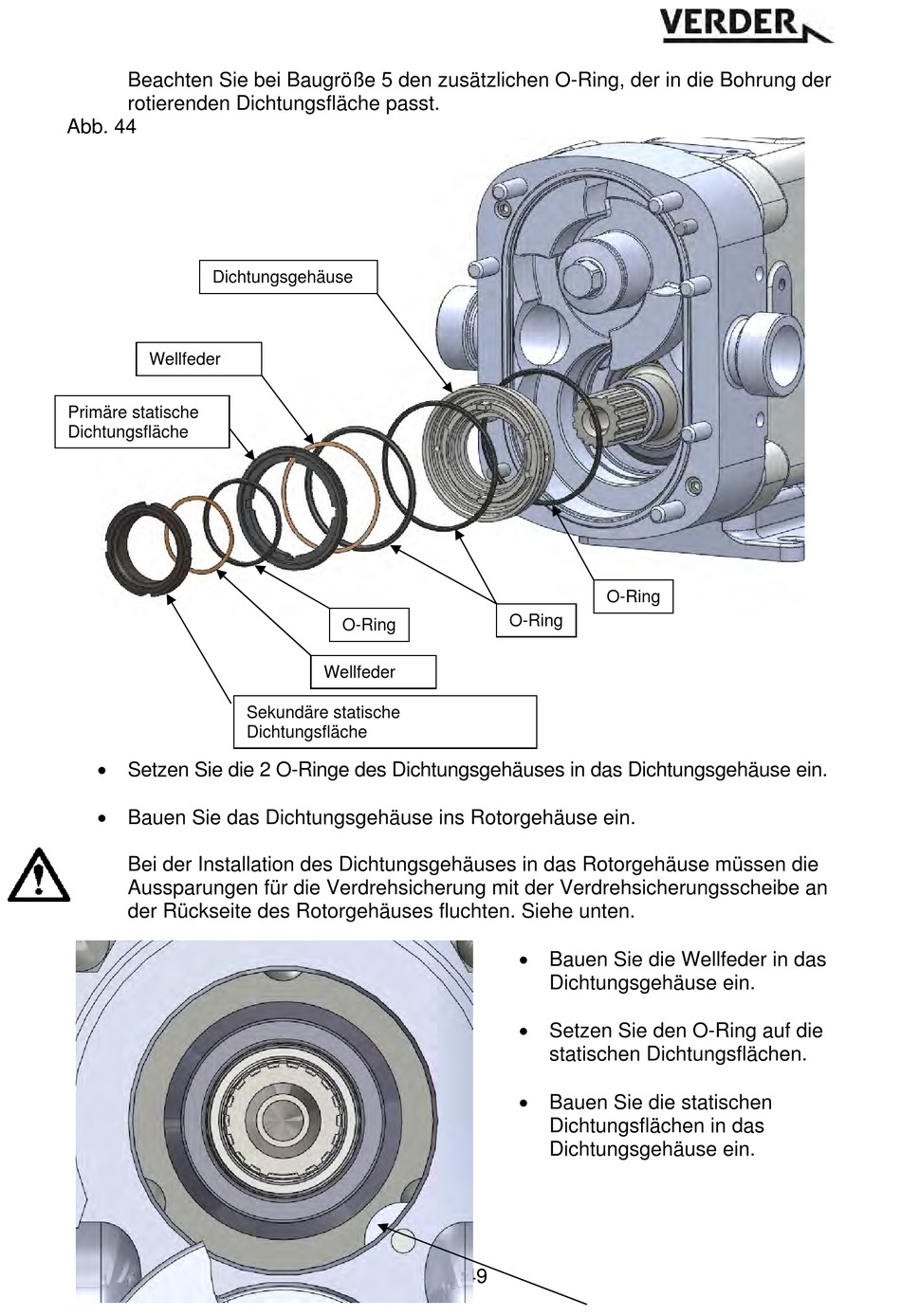

VERDER Revolution Serie Wartungshandbuch Seite 49

Inhaltsverzeichnis

Werbung

Beachten Sie bei Baugröße 5 den zusätzlichen O-Ring, der in die Bohrung der
rotierenden Dichtungsfläche passt.
Abb. 44
Dichtungsgehäuse
Wellfeder
Primäre statische
Dichtungsfläche
 Setzen Sie die 2 O-Ringe des Dichtungsgehäuses in das Dichtungsgehäuse ein.
 Bauen Sie das Dichtungsgehäuse ins Rotorgehäuse ein.
Bei der Installation des Dichtungsgehäuses in das Rotorgehäuse müssen die
Aussparungen für die Verdrehsicherung mit der Verdrehsicherungsscheibe an
der Rückseite des Rotorgehäuses fluchten. Siehe unten.
O-Ring
Wellfeder
Sekundäre statische
Dichtungsfläche
Seite 49
O-Ring
O-Ring
 Bauen Sie die Wellfeder in das
Dichtungsgehäuse ein.
 Setzen Sie den O-Ring auf die
statischen Dichtungsflächen.
 Bauen Sie die statischen
Dichtungsflächen in das
Dichtungsgehäuse ein.
