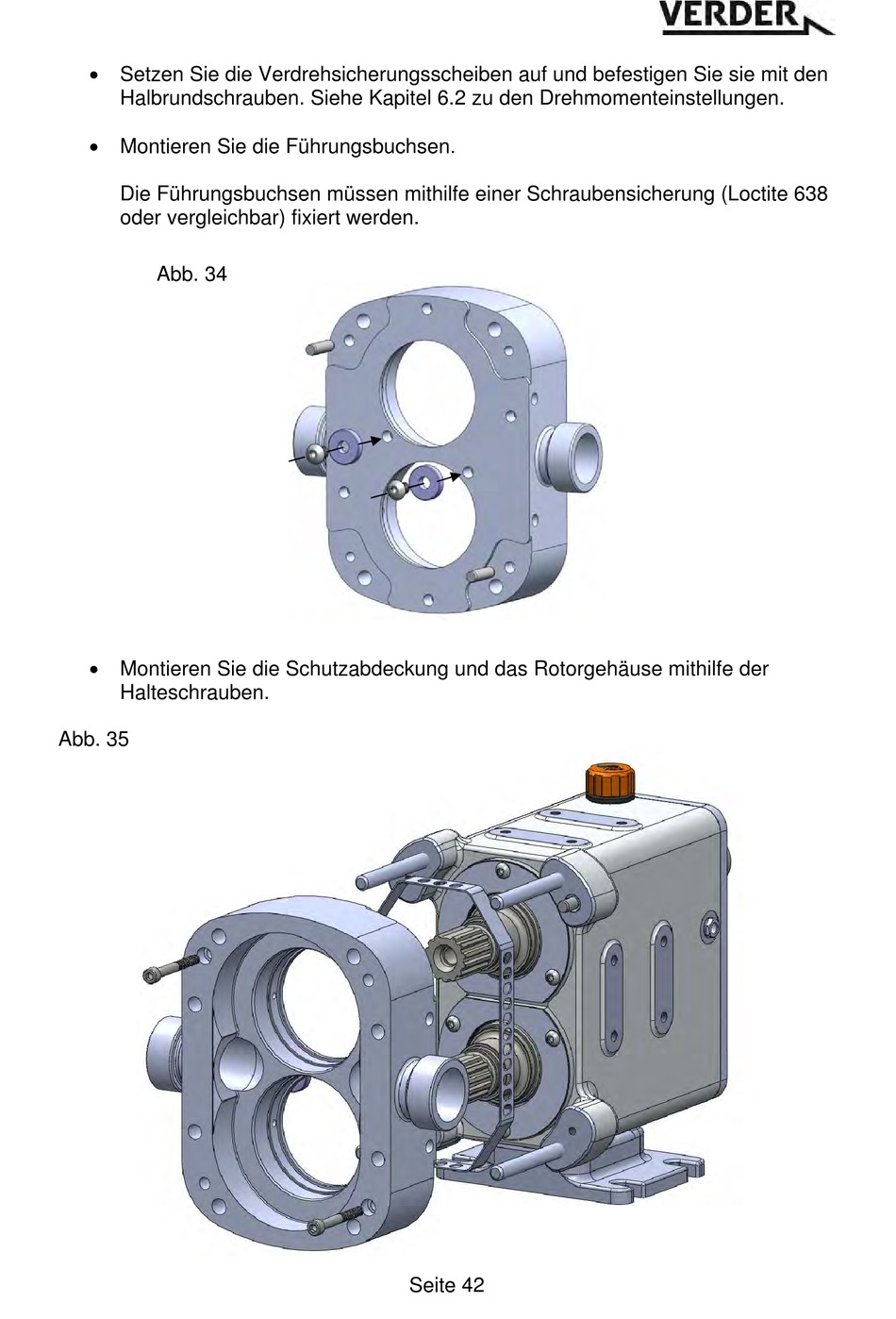

 Setzen Sie die Verdrehsicherungsscheiben auf und befestigen Sie sie mit den
Halbrundschrauben. Siehe Kapitel 6.2 zu den Drehmomenteinstellungen.
 Montieren Sie die Führungsbuchsen.
Die Führungsbuchsen müssen mithilfe einer Schraubensicherung (Loctite 638
oder vergleichbar) fixiert werden.
Abb. 34
 Montieren Sie die Schutzabdeckung und das Rotorgehäuse mithilfe der
Halteschrauben.
Abb. 35
Seite 42
