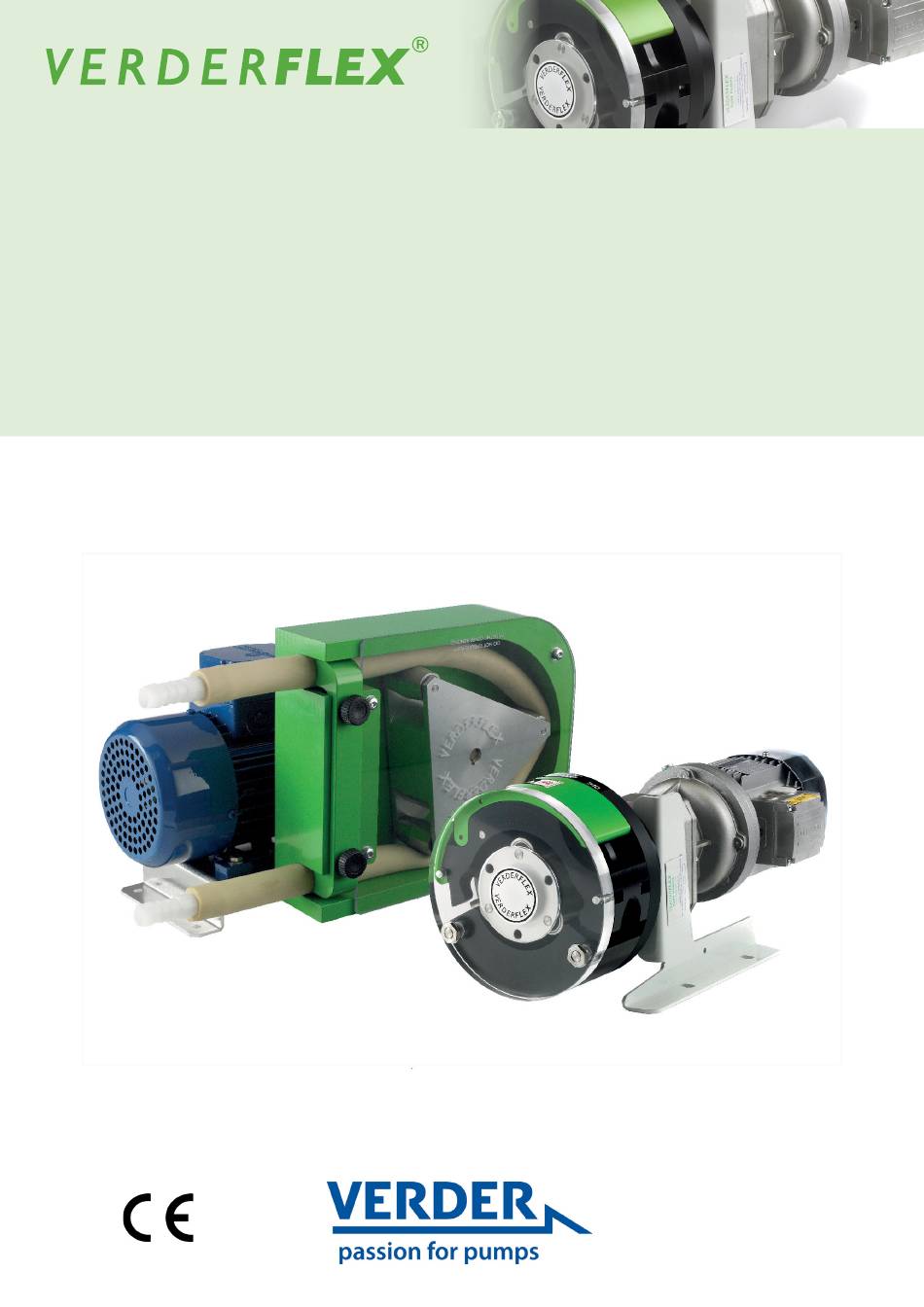

- Seite 1 Industrieschlauchpumpe Bedienungsanleitung Rapide Version 1.1v-05/2017 Druck Nr.
- Seite 2 Rapide Version 1.1v-05/2017 Druck Nr. Die Informationen in diesem Dokument sind für den sicheren Betrieb und die Wartung der Verderflex® Rapide Pumpenreihe äußerst wichtig. Dieses Dokument muss vor dem Einbau, dem elektrischen Anschluss und der Inbetriebnahme des Geräts sorgfältig gelesen und verstanden werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Über dieses Dokument Betrieb Zielgruppen Starten der Pumpe Warnhinweise und Symbole 6.1.1 Einschalten 6.1.2 Ausschalten Sicherheit Betrieb Bestimmungsgemäße Verwendung 6.2.1 Einschalten Allgemeine Sicherheitshinweise 6.2.2 Ausschalten (Siehe → 6.1.2) 2.2.1 Produktsicherheit Betrieb einer Pumpe im Stand-by 2.2.2 Pflichten des Betreibers 2.2.3 Pflichten des Personals Wartung Inspektionen... -
Seite 4: Über Dieses Dokument
1. Über dieses Dokument Die Verderflex Rapide Schlauchpumpe wurde nach dem neuesten Stand der Technik entwickelt und unterliegt einer ständigen Qualitätskontrolle. Diese Bedienungsanleitung soll den Benutzer mit der Pumpe und ihrer bestimmungsgemäßen Verwendung vertraut machen. Die wichtigen Informationen dienen als Richtlinie für den Betrieb der Pumpe. Alternative Maßnahmen sind ebenfalls beschrieben, falls Sie die zuerst beschriebenen Verfahren aus irgendeinem Grund nicht anwenden können. -
Seite 5: Sicherheit
2. Sicherheit Der Hersteller übernimmt keine Garantie für Schäden, Pumpe nur bestimmungsgemäß, unter Beachtung der die aufgrund von Missachtung dieser Dokumentation auftretenden Sicherheits- und Risikofaktoren und gemäß entstanden sind. den Anweisungen in dieser Bedienungsanleitung ver- wenden. 2.1 Bestimmungsgemäße Sorgen Sie dafür, dass diese Bedienungsanleitung und Verwendung alle anderen relevanten Dokumente vollständig, lesbar und für das Personal jederzeit zugänglich bleiben. -
Seite 6: Pflichten Des Personals
Gesetzliche Sicherheitsvorschiften für den Umgang mit und Warnhinweise in diesem Dokument nicht in vollem Fördermedien (z.B. heißen, brennbaren, giftigen oder Umfang berücksichtigt. Verder hat versucht das (die) potentiell gefährlichen Substanzen) einhalten. Produkt(e) in diesem Dokument so treffend wie möglich Bei Arbeiten an der Pumpe geeignete persönliche darzustellen und zu beschreiben. -
Seite 7: Aufbau Und Funktion
3. Aufbau und Funktion Die Industrieschlauchpumpe Verderflex Rapide ist einfach konstruiert und einfach zu bedienen. Das Fördermedium kommt nicht mit beweglichen Teilen in Kontakt und ist komplett von einem Schlauch umschlossen. Ein Rotor gleitet am Schlauch entlang und drückt ihn zusammen. Diese Bewegung führt dazu, dass der Inhalt des Schlauches vom Rotor in einer peristaltischen ‚Verdrängungsbewegung‘... -
Seite 8: Aufbau - Rapide
3.3 Aufbau – Rapide Abbildung 2 Aufbau Verbinder Rotorbaugruppe Antriebswelle Frontabdeckung Motor Schneckengetriebe Schlauchelement Pumpenkörper Schlauchklemmenbaugruppe Spannhülse Rapide 1.1v-05.2017 8 | Seite... -
Seite 9: Aufbau - Rapide S
3.4 Aufbau – Rapide ‚S‘ Abbildung 3 Aufbau Baugruppe Frontabdeckung mit Lager Sattel Anschlussflansch Baugruppe Rolle und Rotor Rückplatte Getriebe Baugruppe Klemme Rahmen Motor Rapide 1.1v-05.2017 9 | Seite... -
Seite 10: Transport, Lagerung Und Entsorgung
4. Transport, Lagerung und 4.4 Entsorgung Entsorgung Bei längerer Nutzung können Teile der Pumpe durch 4.1 Transport giftige oder radioaktive Fördermedien so sehr kontaminiert werden, dass eine Reinigung nicht Gerät immer in aufrechter Position transportieren und ausreicht. dafür sorgen, dass das Gerät sicher an der Palette bef- estigt ist. -
Seite 11: Einbau Und Anschluss
5. Einbau und Anschluss 5.2 Einbau der Rapide HINWEIS 5.2.1 Hauptmerkmale Robuste Bauweise mit dickwandigem Schlauch für Materialschäden aufgrund nicht genehmigter Veränderungen an der Pumpeinheit! Saug- und Druckanwendungen. 1. Durchflussraten von bis zu 840 l/h (222 US GPH) KEINE strukturellen Veränderungen an der Pumpein 2. -
Seite 12: Einsetzendes Schlauches
5.2.3 Einsetzendes Schlauches Schlauchmarkierungen Schützende Schlauch ausrichten Frontabdeckung vorsichtig von der Klemme entfernen, Frontabdeckung in bleibt in Position Einführöffnung aus Position belassen einschieben Pumpe bei geringer Drehzahl laufen lassen und den Schlauch vorsichtig durch die Eintrittsöffnung schieben Wenn der Schlauch die Austrittsöffnung erreicht, den Schlauch mit einem Stab mit Stab mit stump- stumpfem Ende nach außen führen... -
Seite 13: Explosionsansicht Des Rapide S
5.3.3 Explosionsansicht des Rapide ‚S‘ Pumpenkopfes Abbildung 6 Explosionsansicht des Rapide S Pumpenkopfes Passstifte Skischuhschnalle Klemmenbasis Rückplatte Sattel 10 Rotor Antriebskupplungsbuchse Verbindungsstift 11 Frontabdeckung Schnappverschluss der Antriebswelle 12 Sicherungsmutter Skischuhschnalle Rapide 1.1v-05.2017 13 | Seite... -
Seite 14: Beschreibung Des Pumpenkopfes
5.3.4 Beschreibung des Pumpenkopfes Spannschrauben für die Schlauchklemme Der Pumpenkopf der Rapide ‚S‘ besteht aus drei Teilen: Kreuzschlitzschraube mit Schraubendreher drehen. Dadurch können die Schlauchklemmen entweder Rotor mit Rollen, die für die peristaltische Bewegung der festgezogen oder gelockert werden. Alternativ können Pumpe sorgen die Flügelschrauben verwendet werden, um die Transparente Frontabdeckung, durch die der Bediener... -
Seite 15: Einbau Eines Mehrkanalpumpenkopfes
5.4.1 Einbau des Motorgetriebes in eine 5.3.7 Einbau eines Mehrkanalpumpenkopfes Pumpe mit freier Welle Der Einbau eines Mehrkanalpumpenkopfes funktioniert 1. Motor und Getriebe mit geeigneter Hebeausrüstung ähnlich wie der Einbau eines Standardpumpenkopfes. hochheben. Folgendes ist jedoch zu beachten: 2. Anti Seize-Schmierfett auf die Getriebewelle auftragen. -
Seite 16: Einschalten
6.1.1 Einschalten 6.2.2 Ausschalten (Siehe → 6.1.2) 1. Motor einschalten und überprüfen, ob er HINWEIS ordnungsgemäß läuft. 2. Pumpe laufen lassen. Zuerst mit Wasser spülen Schäden am Schlauch aufgrund von Ablagerungen! (Kaltinbetriebnahme) um auf Lecks zu überprüfen. Wenn das Fördermedium kristallisiert, polymerisiert oder 3. -
Seite 17: Wartung
Wartung Reinigung der Pumpe 7.2.1 HINWEIS Die Pumpen sind im Allgemeinen wartungsfrei. Es sollten lediglich Inspektionen nötig sein. Diese müssen Motorschaden durch hohen Wasserdruck oder in staubiger und/oder warmer Umgebung möglicherweise Spritzwasser! häufiger durchgeführt werden. GEFAHR Motoren NICHT mit Wasser oder Dampfstrahl reinigen. 1. -
Seite 18: Reparatur
7.3 Reparatur 7.3.3 Wiederaufbau / Reparatur GEFAHR Pumpenkomponenten anhand der angebrachten Markierungen wieder einbauen. Lebensgefahr durch Stromschlag! HINWEIS Arbeiten an der Elektrik nur von professionellen Materialschäden aufgrund von nicht geeigneten Elektrikern durchführen lassen Komponenten! 7.3.1 Vorbereitung für die Demontage Verloren gegangene oder beschädigte Schrauben immer durch Schrauben gleicher Festigkeit und gleichen Pumpe vollständig entleert, gespült und dekontaminiert Materials ersetzen. -
Seite 19: Aufbewahrung Von Pumpen Und Schläuchen
8. Aufbewahrung von Pumpen und Schläuchen Verderflex-Pumpen sind für den dauerhaften Einsatz ausgelegt. Es kann jedoch vorkommen, dass Pumpen außer Betrieb genommen werden und für längere Zeit gelagert werden müssen. Wir empfehlen vor der Lagerung für die Zeit, in der die Pumpen und die zugehörigen Komponenten nicht verwendet werden, bestimmte vorbeugende Maßnahmen zu treffen. -
Seite 20: Störungsbehebung
9. Störungsbehebung 9.1 Störungen der Pumpe Bei Störungen, die nicht in der folgenden Tabelle genannt sind oder nicht auf die angegebenen Ursachen zurückzuführen sind, an den Hersteller wenden. In der folgenden Tabelle sind mögliche Störungen, die entsprechenden Ursachen und Gegenmaßnahmen aufgeführt. PROBLEM URSACHE LÖSUNG... -
Seite 21: Anhang
10. Anhang 10.1.3 Schlauchvarianten Aus Sicherheitsgründen empfehlen wir keine 10.1 Technische Daten Fördermedien mit einer Temperatur über 85°C (185°F) zu verwenden. Die folgenden Kriterien sind für 10.1.1 Pumpenspezifikationen – Rapide die Schlauchwahl entscheidend: Chemikalienbeständigkeit Größe Wert Lebensmittelqualität Max. Förderdruck 2 bar Lebensdauer des Schlauches Physikalische Kompatibilität Temperatur des Förder- Siehe Datenblatt für... -
Seite 22: Verdrahtung Nur Für Einphasige Ausführung
10.2 Verdrahtung nur für einphasige Ausführung EINZELPHASE KAPAZITOR START / KAPAZITOR RUN MOTOR TYPE: AMAS SR 63G4 Rapide 1.1v-05.2017 22 | Seite... -
Seite 23: Wartungsplan
Abbildungs- und Tabellenverzeichnis 11.1 Abbildungsverzeichnis Abbildung 1 Typenschild 3.2.1 Abbildung 2 Aufbau – Rapide (Allgemein) Abbildung 3 Aufbau – Rapide ‚S‘ (Allgemein) Abbildung 4 Einsetzen eines Schlauches bei Rapide 5.2.3 Abbildung 5 Einsetzen eines Schlauches bei Rapide ‚S‘ 5.3.2 Abbildung 6 Explosionsansicht des Rapide ‚S‘ Pumpenkopfes 5.3.3 Abbildung 7 Spannschraube für die Schlauchklemme 5.3.6... -
Seite 24: Konformitätserklärung Gemäß Der Eg-Maschinenrichtline
12 Konformitätserklärung gemäß der EG-Maschinenrichtline EG-Konformitätserklärung gemäß der Maschinenrichtlinie, Anhang II A Wir, VERDER Ltd., Unit 3 California Drive, Castleford, erklären hiermit, dass das folgende Gerät den entsprechenden, unten aufgefüh- rten EG-Richtlinien entspricht Bezeichnung Verderflex Rapide Verderflex Rapide ‘S’ EG-Richtlinien: Maschinenrichtlinie (2006/42/EG) ...
