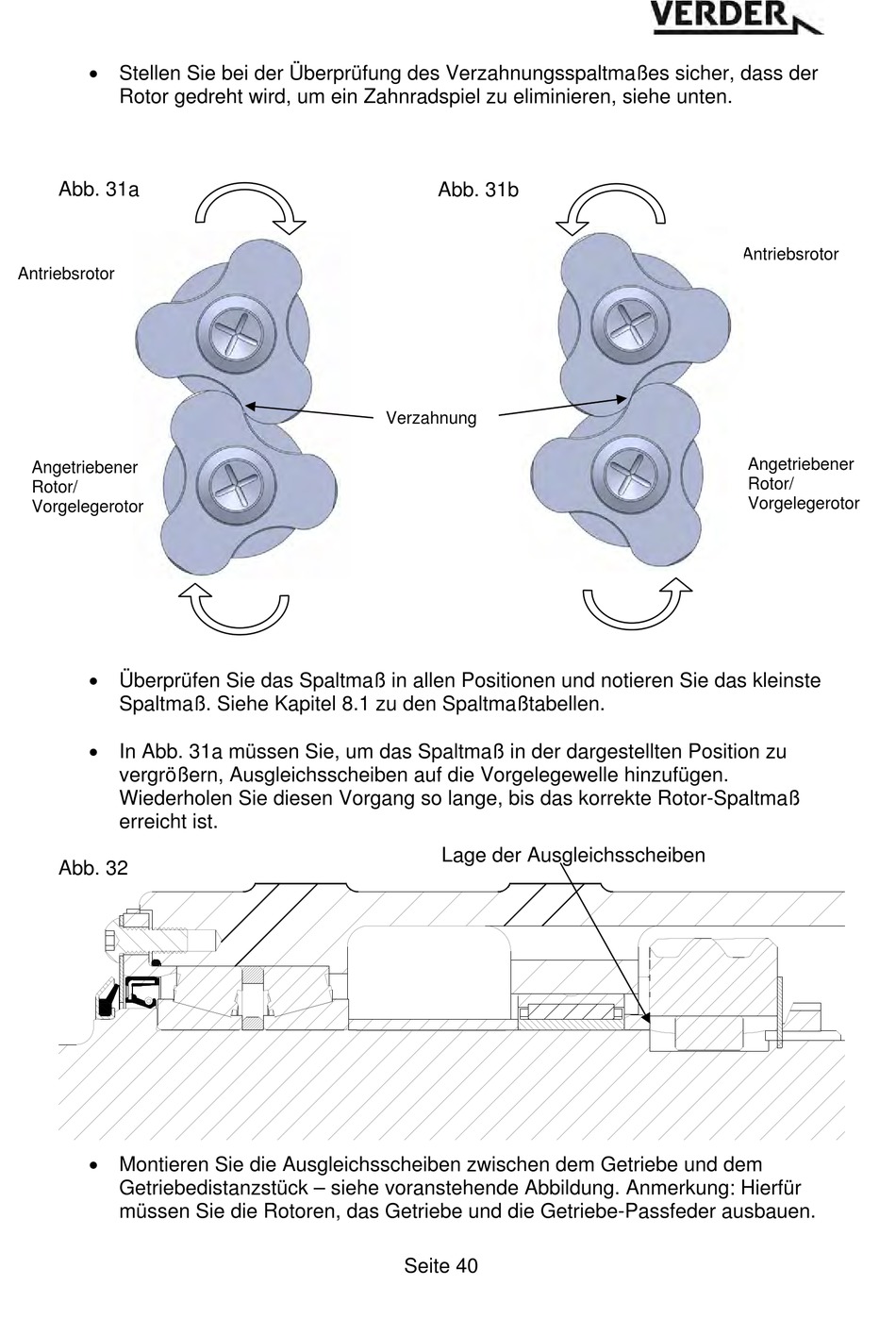

Stellen Sie bei der Überprüfung des Verzahnungsspaltmaßes sicher, dass der
Rotor gedreht wird, um ein Zahnradspiel zu eliminieren, siehe unten.
Abb. 31a
Antriebsrotor
Angetriebener
Rotor/
Vorgelegerotor
Überprüfen Sie das Spaltmaß in allen Positionen und notieren Sie das kleinste
Spaltmaß. Siehe Kapitel 8.1 zu den Spaltmaßtabellen.
In Abb. 31a müssen Sie, um das Spaltmaß in der dargestellten Position zu
vergrößern, Ausgleichsscheiben auf die Vorgelegewelle hinzufügen.
Wiederholen Sie diesen Vorgang so lange, bis das korrekte Rotor-Spaltmaß
erreicht ist.
Abb. 32
Montieren Sie die Ausgleichsscheiben zwischen dem Getriebe und dem
Getriebedistanzstück – siehe voranstehende Abbildung. Anmerkung: Hierfür
müssen Sie die Rotoren, das Getriebe und die Getriebe-Passfeder ausbauen.
Abb. 31b
Verzahnung
Lage der Ausgleichsscheiben
Seite 40
Antriebsrotor
Angetriebener
Rotor/
Vorgelegerotor
