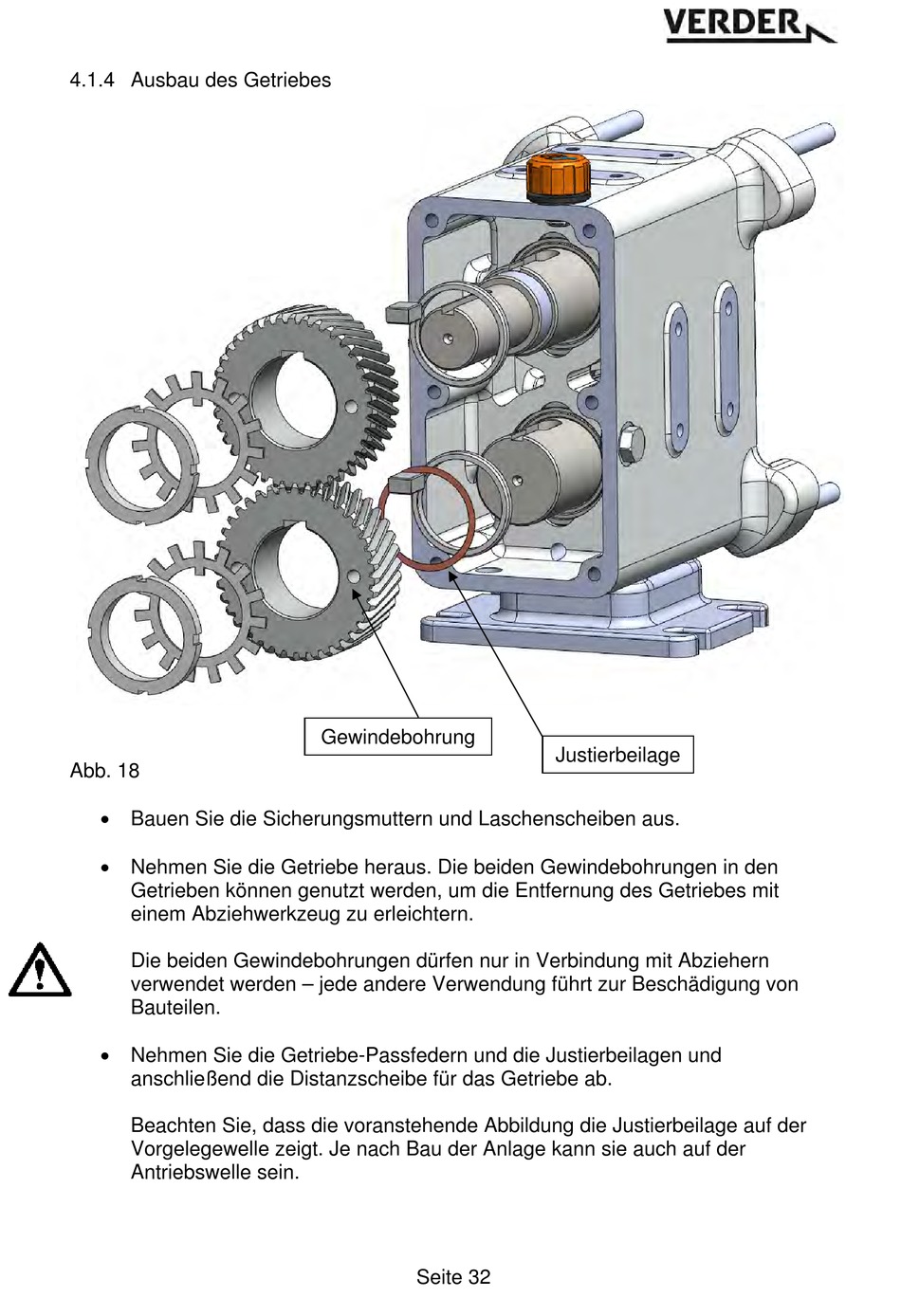

4.1.4 Ausbau des Getriebes

Abb. 18
 Bauen Sie die Sicherungsmuttern und Laschenscheiben aus.
 Nehmen Sie die Getriebe heraus. Die beiden Gewindebohrungen in den
Getrieben können genutzt werden, um die Entfernung des Getriebes mit
einem Abziehwerkzeug zu erleichtern.
Die beiden Gewindebohrungen dürfen nur in Verbindung mit Abziehern
verwendet werden – jede andere Verwendung führt zur Beschädigung von
Bauteilen.
 Nehmen Sie die Getriebe-Passfedern und die Justierbeilagen und
anschließend die Distanzscheibe für das Getriebe ab.
Beachten Sie, dass die voranstehende Abbildung die Justierbeilage auf der
Vorgelegewelle zeigt. Je nach Bau der Anlage kann sie auch auf der
Antriebswelle sein.
Gewindebohrung
Seite 32
Justierbeilage
