5.0
Dichtungen

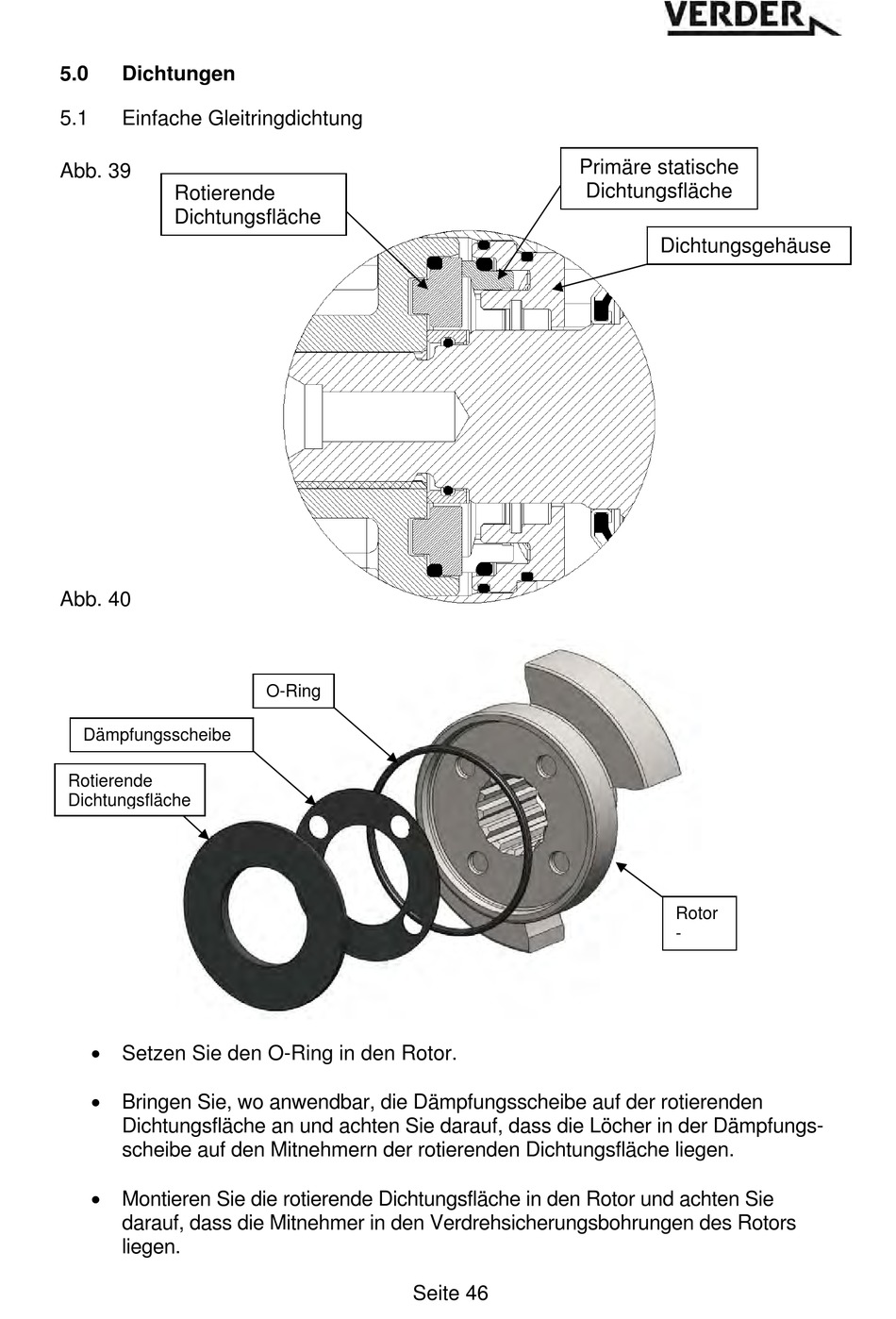

5.1
Einfache Gleitringdichtung
Abb. 39
Rotierende
Dichtungsfläche
Abb. 40
Dämpfungsscheibe
Rotierende
Dichtungsfläche
Setzen Sie den O-Ring in den Rotor.
Bringen Sie, wo anwendbar, die Dämpfungsscheibe auf der rotierenden
Dichtungsfläche an und achten Sie darauf, dass die Löcher in der Dämpfungs-
scheibe auf den Mitnehmern der rotierenden Dichtungsfläche liegen.
Montieren Sie die rotierende Dichtungsfläche in den Rotor und achten Sie
darauf, dass die Mitnehmer in den Verdrehsicherungsbohrungen des Rotors
liegen.
O-Ring
Seite 46
Primäre statische
Dichtungsfläche
Dichtungsgehäuse
Rotor
-
