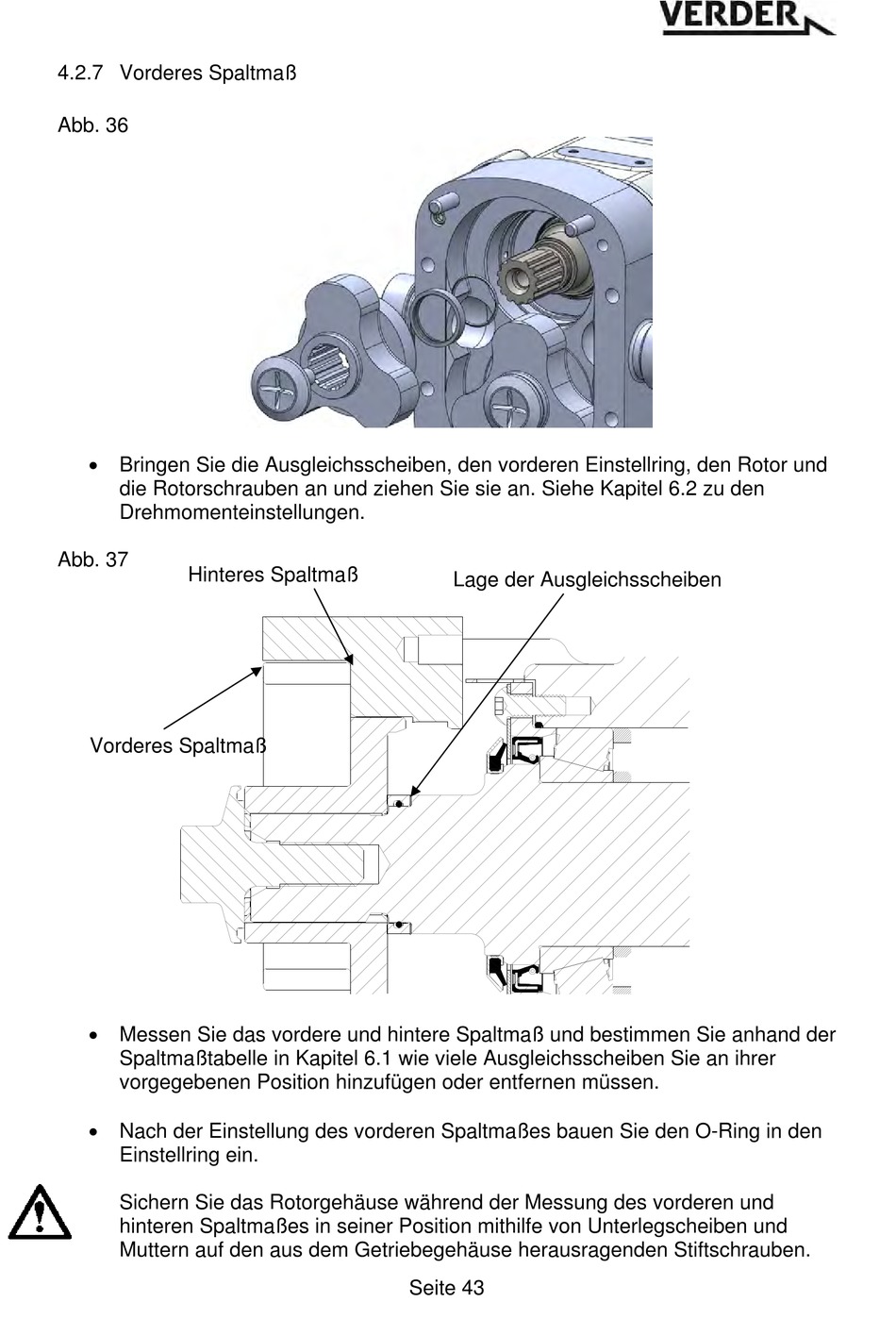

4.2.7 Vorderes Spaltmaß
Abb. 36
Bringen Sie die Ausgleichsscheiben, den vorderen Einstellring, den Rotor und
die Rotorschrauben an und ziehen Sie sie an. Siehe Kapitel 6.2 zu den
Drehmomenteinstellungen.
Abb. 37
Hinteres Spaltmaß
Vorderes Spaltmaß
Messen Sie das vordere und hintere Spaltmaß und bestimmen Sie anhand der
Spaltmaßtabelle in Kapitel 6.1 wie viele Ausgleichsscheiben Sie an ihrer
vorgegebenen Position hinzufügen oder entfernen müssen.
Nach der Einstellung des vorderen Spaltmaßes bauen Sie den O-Ring in den
Einstellring ein.
Sichern Sie das Rotorgehäuse während der Messung des vorderen und
hinteren Spaltmaßes in seiner Position mithilfe von Unterlegscheiben und
Muttern auf den aus dem Getriebegehäuse herausragenden Stiftschrauben.
Lage der Ausgleichsscheiben
Seite 43
