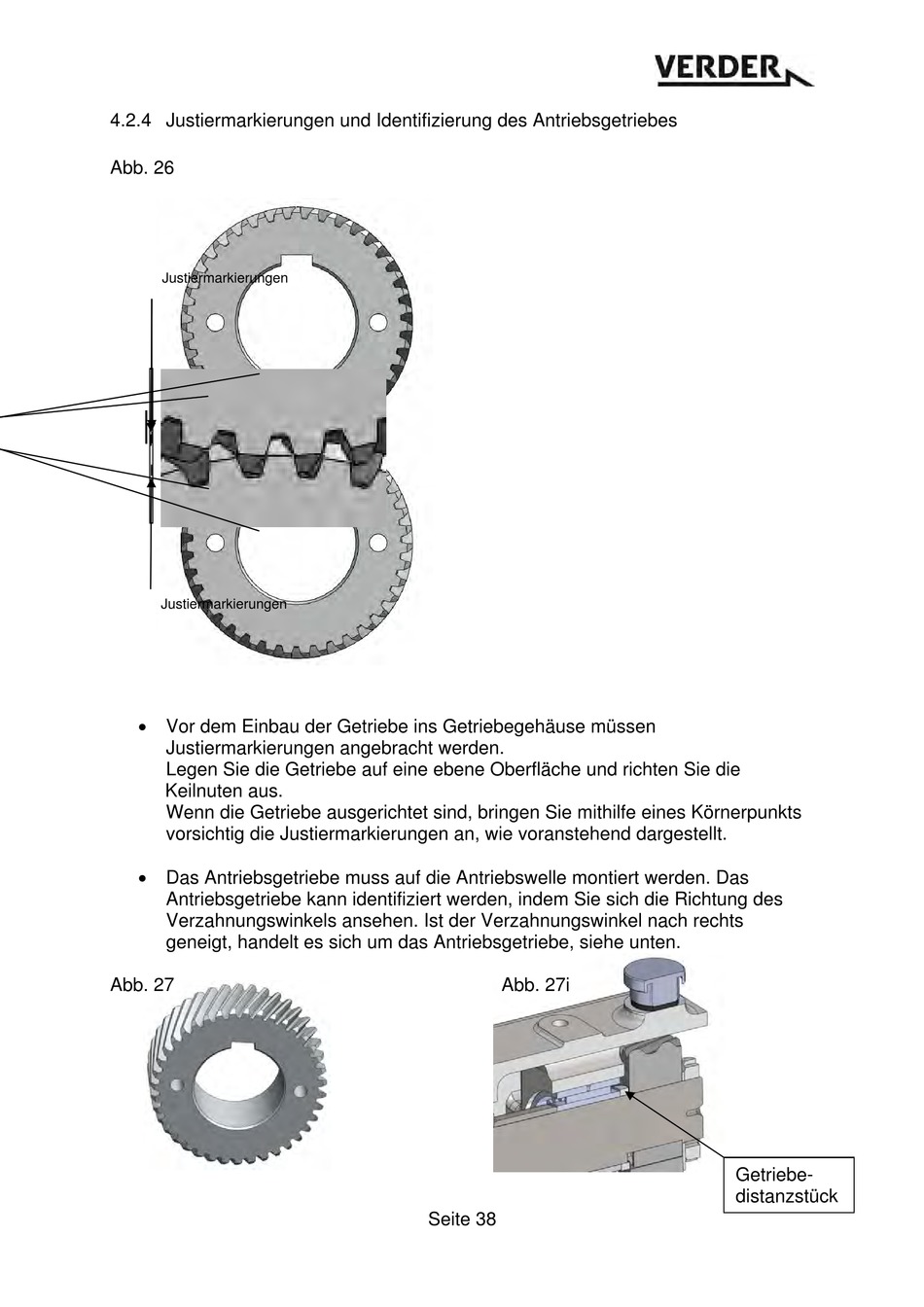

4.2.4 Justiermarkierungen und Identifizierung des Antriebsgetriebes
Abb. 26
Justiermarkierungen
Justiermarkierungen
Vor dem Einbau der Getriebe ins Getriebegehäuse müssen
Justiermarkierungen angebracht werden.
Legen Sie die Getriebe auf eine ebene Oberfläche und richten Sie die
Keilnuten aus.
Wenn die Getriebe ausgerichtet sind, bringen Sie mithilfe eines Körnerpunkts
vorsichtig die Justiermarkierungen an, wie voranstehend dargestellt.
Das Antriebsgetriebe muss auf die Antriebswelle montiert werden. Das
Antriebsgetriebe kann identifiziert werden, indem Sie sich die Richtung des
Verzahnungswinkels ansehen. Ist der Verzahnungswinkel nach rechts
geneigt, handelt es sich um das Antriebsgetriebe, siehe unten.
Abb. 27
Abb. 27i
Seite 38
Getriebe-
distanzstück
