Beschreibung Der Merkmale Und Der Funktionsweise; Beschreibung Des Vorderen Bedienfelds; Allgemeine Funktionen - VERDER VP2-HT TIMER Programmieranweisungen

BESCHREIBUNG DER MERKMALE UND DER FUNKTIONSWEISE

Die Dosierungspumpen der Serie „VP2-HT TIMER" eignen sich ideal für verschiedenste Anwendungsbereiche.
Sie ermöglichen einen Betrieb in dem Modi Manuell, Menge, Timer-Dosierung und Timer, und die Durchflussrate kann
auf einen Wert von 10 % bis 100 % der maximalen Flussrate eingestellt werden. Die Durchflussrate lässt sich über
die Rotationsgeschwindigkeit des Rollenhalters anpassen.
Optional können diese Pumpen können mit einer Defektsensor für den Peristaltikschlauch ausgestattet werden, der die
Dosierung bei einem Austreten der Chemikalie blockiert. Zudem kann eine Relaisausgabe hinzugefügt werden, die eine
Wiederholung des aufgetretenen Alarms (z. B. Durchflussalarm, Füllstandalarm, Schlauchdefektalarm usw.) ermöglicht.
WENN SIE DIE MODI „QUANTITY" (MENGE), „TIMER DOS" (TIMER-DOSIERUNG) ODER „TIMER" VERWENDEN
MÖCHTEN, KALIBRIEREN SIE ZUNÄCHST DIE DURCHFLUSSRATE. Siehe Seite 10.

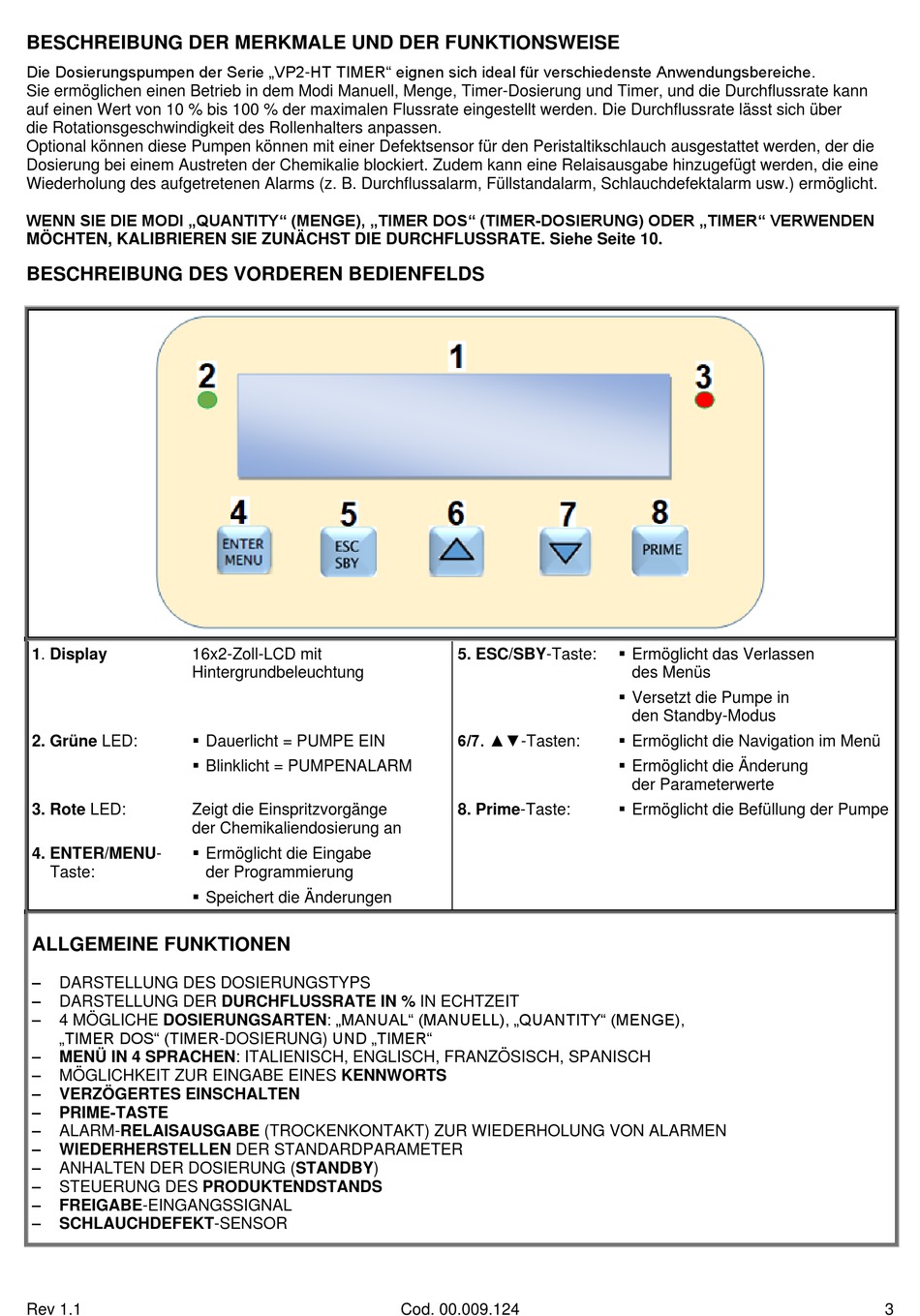

BESCHREIBUNG DES VORDEREN BEDIENFELDS

1. Display 16x2-Zoll-LCD mit
Hintergrundbeleuchtung
 Dauerlicht = PUMPE EIN
2. Grüne LED:
 Blinklicht = PUMPENALARM
3. Rote LED: Zeigt die Einspritzvorgänge
der Chemikaliendosierung an
 Ermöglicht die Eingabe
4. ENTER/MENU-
Taste:
 Speichert die Änderungen

ALLGEMEINE FUNKTIONEN

–
DARSTELLUNG DES DOSIERUNGSTYPS
–
DARSTELLUNG DER DURCHFLUSSRATE IN % IN ECHTZEIT
– 4 MÖGLICHE DOSIERUNGSARTEN: „MANUAL" (MANUELL), „QUANTITY" (MENGE),
„TIMER DOS" (TIMER-DOSIERUNG) UND „TIMER"
–
MENÜ IN 4 SPRACHEN: ITALIENISCH, ENGLISCH, FRANZÖSISCH, SPANISCH
–
MÖGLICHKEIT ZUR EINGABE EINES KENNWORTS
–
VERZÖGERTES EINSCHALTEN
–
PRIME-TASTE
–
ALARM-RELAISAUSGABE (TROCKENKONTAKT) ZUR WIEDERHOLUNG VON ALARMEN
–
WIEDERHERSTELLEN DER STANDARDPARAMETER
–
ANHALTEN DER DOSIERUNG (STANDBY)
–
STEUERUNG DES PRODUKTENDSTANDS
–
FREIGABE-EINGANGSSIGNAL
–
SCHLAUCHDEFEKT-SENSOR
Rev 1.1
der Programmierung
5. ESC/SBY-Taste:
6/7. ▲▼-Tasten:
8. Prime-Taste:
Cod. 00.009.124
 Ermöglicht das Verlassen
des Menüs
 Versetzt die Pumpe in
den Standby-Modus
 Ermöglicht die Navigation im Menü
 Ermöglicht die Änderung
der Parameterwerte
 Ermöglicht die Befüllung der Pumpe
3
