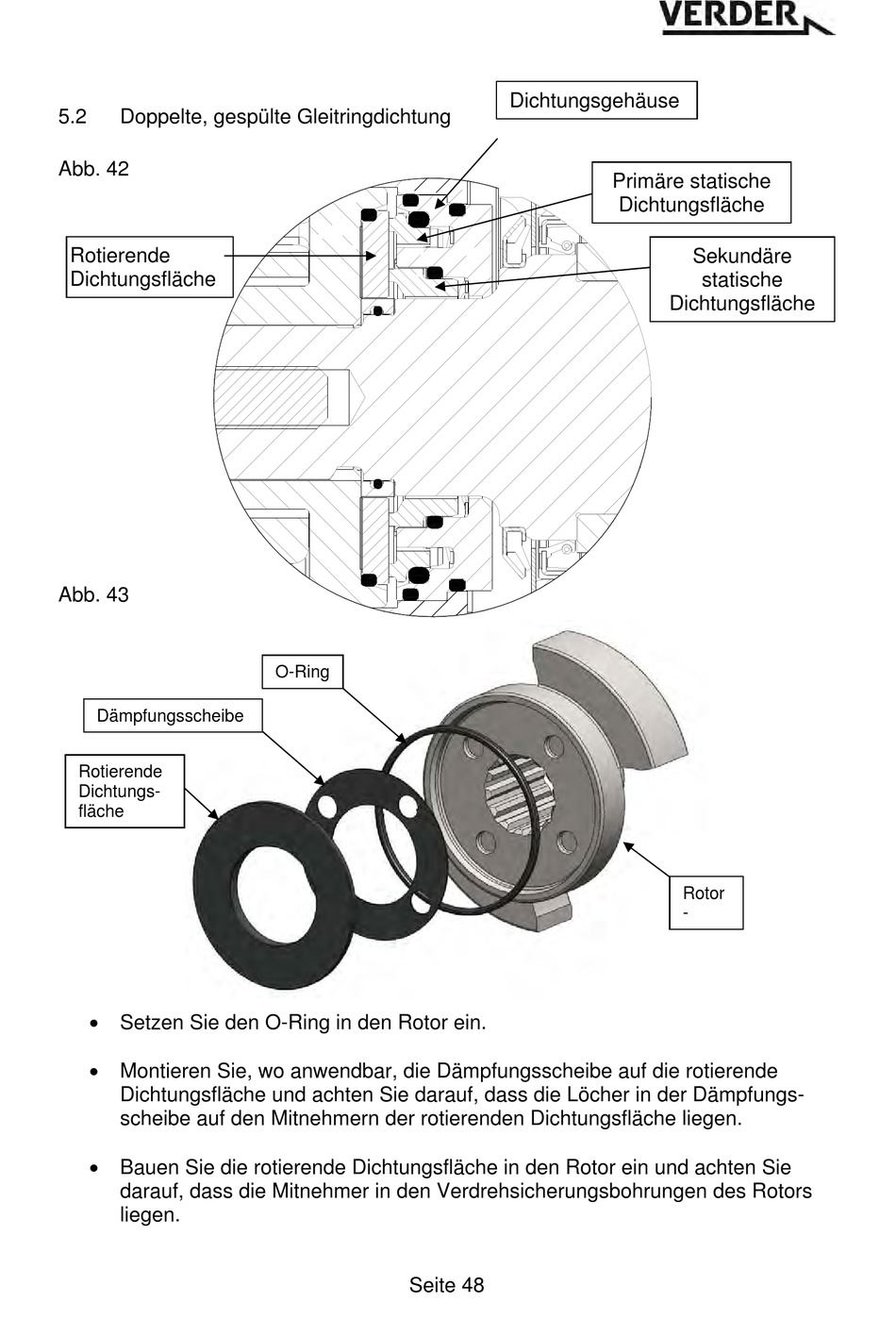

5.2
Doppelte, gespülte Gleitringdichtung
Abb. 42
Rotierende
Dichtungsfläche
Abb. 43
Dämpfungsscheibe
Rotierende
Dichtungs-
fläche
Setzen Sie den O-Ring in den Rotor ein.
Montieren Sie, wo anwendbar, die Dämpfungsscheibe auf die rotierende
Dichtungsfläche und achten Sie darauf, dass die Löcher in der Dämpfungs-
scheibe auf den Mitnehmern der rotierenden Dichtungsfläche liegen.
Bauen Sie die rotierende Dichtungsfläche in den Rotor ein und achten Sie
darauf, dass die Mitnehmer in den Verdrehsicherungsbohrungen des Rotors
liegen.
O-Ring
Seite 48
Dichtungsgehäuse
Primäre statische
Dichtungsfläche
Dichtungsfläche
Sekundäre
statische
Rotor
-
