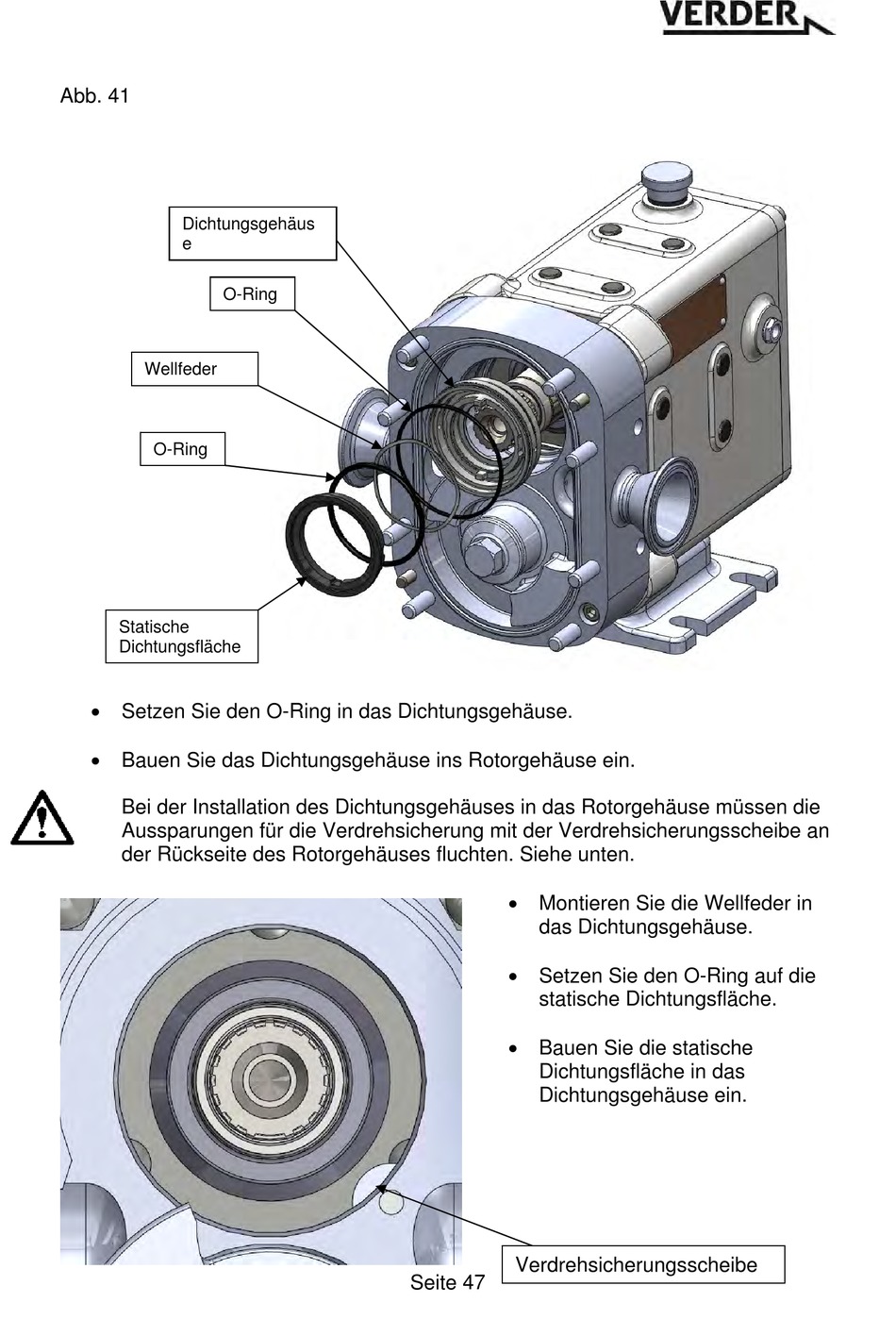

Abb. 41
Dichtungsgehäus
e
O-Ring
Wellfeder
O-Ring
Statische
Dichtungsfläche
 Setzen Sie den O-Ring in das Dichtungsgehäuse.
 Bauen Sie das Dichtungsgehäuse ins Rotorgehäuse ein.
Bei der Installation des Dichtungsgehäuses in das Rotorgehäuse müssen die
Aussparungen für die Verdrehsicherung mit der Verdrehsicherungsscheibe an
der Rückseite des Rotorgehäuses fluchten. Siehe unten.
 Montieren Sie die Wellfeder in
das Dichtungsgehäuse.
 Setzen Sie den O-Ring auf die
statische Dichtungsfläche.
 Bauen Sie die statische
Dichtungsfläche in das
Dichtungsgehäuse ein.
Verdrehsicherungsscheibe
