U
MSCHALTEN DES

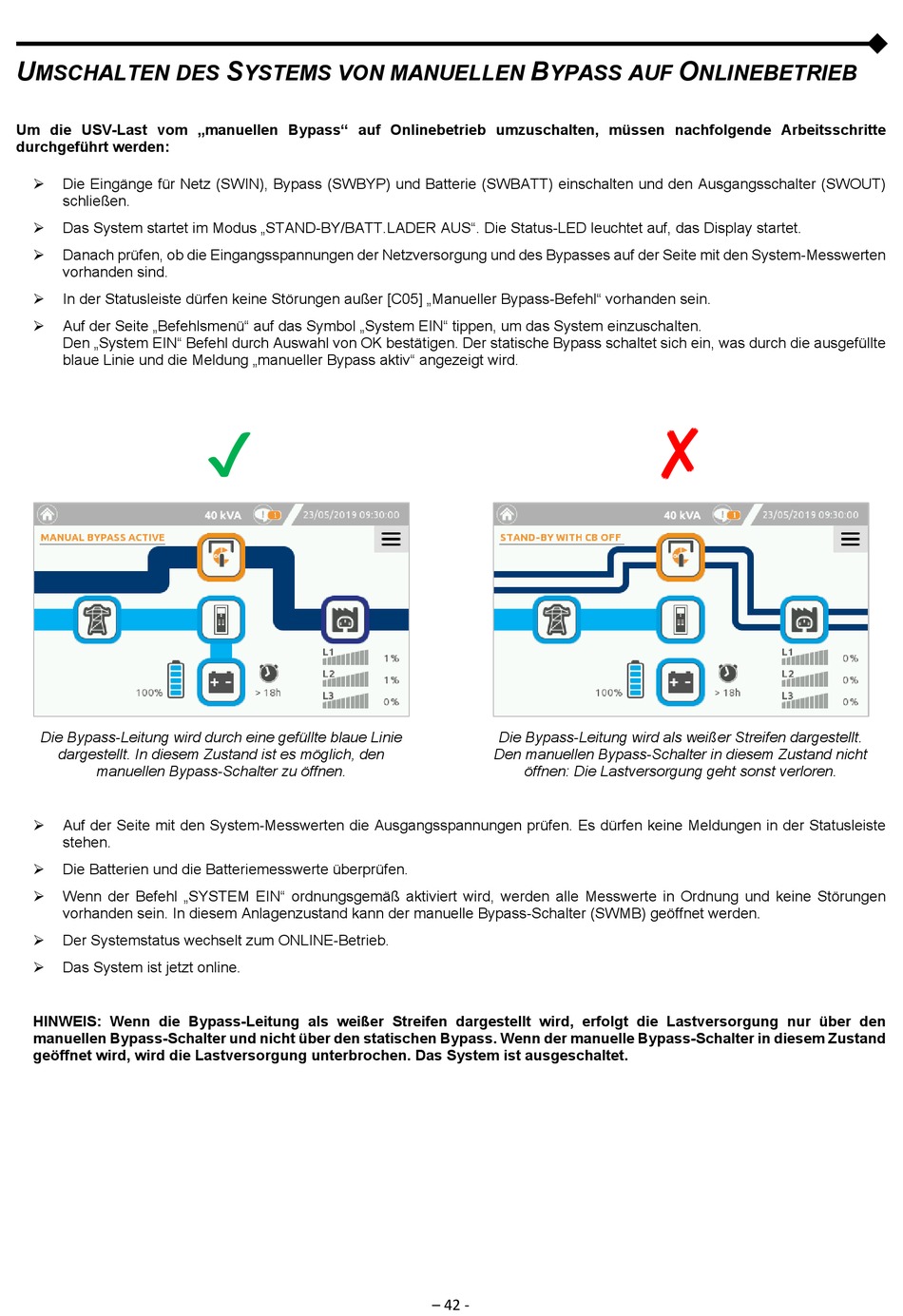

Um die USV-Last vom „manuellen Bypass" auf Onlinebetrieb umzuschalten, müssen nachfolgende Arbeitsschritte
durchgeführt werden:
Die Eingänge für Netz (SWIN), Bypass (SWBYP) und Batterie (SWBATT) einschalten und den Ausgangsschalter (SWOUT)
schließen.
Das System startet im Modus „STAND-BY/BATT.LADER AUS". Die Status-LED leuchtet auf, das Display startet.
Danach prüfen, ob die Eingangsspannungen der Netzversorgung und des Bypasses auf der Seite mit den System-Messwerten
vorhanden sind.
In der Statusleiste dürfen keine Störungen außer [C05] „Manueller Bypass-Befehl" vorhanden sein.
Auf der Seite „Befehlsmenü" auf das Symbol „System EIN" tippen, um das System einzuschalten.
Den „System EIN" Befehl durch Auswahl von OK bestätigen. Der statische Bypass schaltet sich ein, was durch die ausgefüllte
blaue Linie und die Meldung „manueller Bypass aktiv" angezeigt wird.
Die Bypass-Leitung wird durch eine gefüllte blaue Linie
dargestellt. In diesem Zustand ist es möglich, den
manuellen Bypass-Schalter zu öffnen.
Auf der Seite mit den System-Messwerten die Ausgangsspannungen prüfen. Es dürfen keine Meldungen in der Statusleiste
stehen.
Die Batterien und die Batteriemesswerte überprüfen.
Wenn der Befehl „SYSTEM EIN" ordnungsgemäß aktiviert wird, werden alle Messwerte in Ordnung und keine Störungen
vorhanden sein. In diesem Anlagenzustand kann der manuelle Bypass-Schalter (SWMB) geöffnet werden.
Der Systemstatus wechselt zum ONLINE-Betrieb.
Das System ist jetzt online.
HINWEIS: Wenn die Bypass-Leitung als weißer Streifen dargestellt wird, erfolgt die Lastversorgung nur über den
manuellen Bypass-Schalter und nicht über den statischen Bypass. Wenn der manuelle Bypass-Schalter in diesem Zustand
geöffnet wird, wird die Lastversorgung unterbrochen. Das System ist ausgeschaltet.
S
YSTEMS VON MANUELLEN
✔
B
YPASS AUF
Die Bypass-Leitung wird als weißer Streifen dargestellt.
Den manuellen Bypass-Schalter in diesem Zustand nicht
öffnen: Die Lastversorgung geht sonst verloren.
– 42 -
O
NLINEBETRIEB
✘
