O
S
B
-E
MD-XSerie 60-80-100
PTIONALER
EPARATER
YPASS
INGANG FÜR
BEI DER AUSFÜHRUNG DIESER USV SERIE MIT SEPARATER BYPASSEINSPEISUNG IST DIE BYPASS ZULEITUNG
VON DER GLEICHRICHTER ZULEITUNG GETRENNT. DIE USV ANLAGE MUSS AN 2 EINGANGSLEITUNGEN
ANGESCHLOSSEN WERDEN.
Bei der USV Baureihe mit getrenntem Bypass ist die Gleichrichter Zuleitung und die Bypass-Leitung separat ausgeführt.
Der USV-Ausgang wird mit der Bypass-Leitung synchronisiert, so dass eine asynchrone Verbindung, bei einem automatischen
Umschalten auf die
Bypassversorgung oder bei einem manuellen Schließen der Bypass-Leitung (SWMB), zwischen
Bypassleitung und Wechselrichterleitung verhindert wird.
BEI DER MD-XSerie 125 IST DER ANSCHLUß DER EINGANGSLEITUNGEN ENTWEDER MIT EINER ZULEITUNG
ODER MIT ZWEI SEPARATEN ZULEITUNGEN MÖGLICH, IN DEM DIE BRÜCKEN ENTFERNT WERDEN.

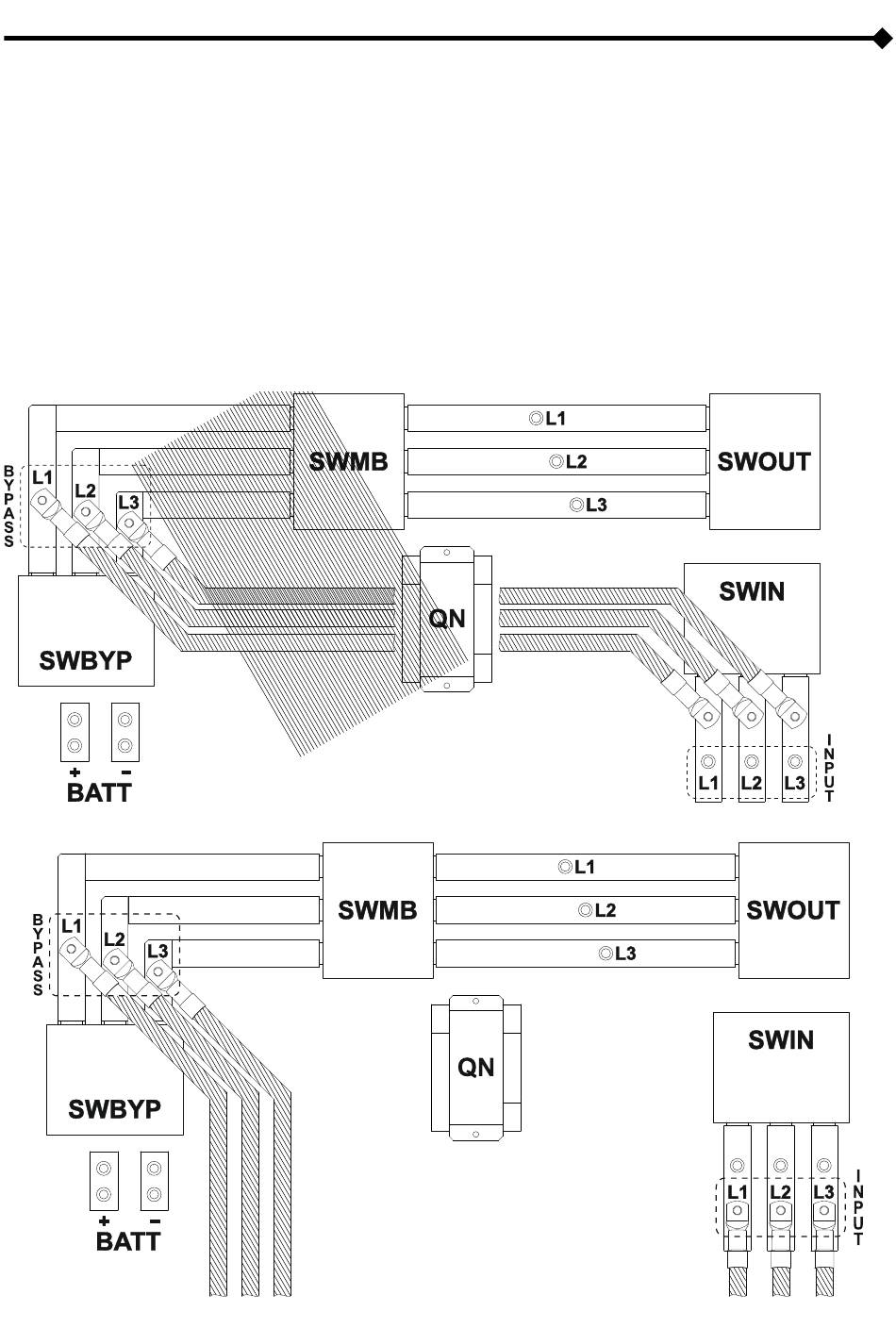

In den Abbildungen ist das Entfernen der Brücken dargestellt:
MD-XSerie 125 - ANSCHLUSS AN 1 ZULEITUNG
MD-XSerie 125 - ANSCHLUSS AN 2 SEPARATE ZULEITUNGEN
14
