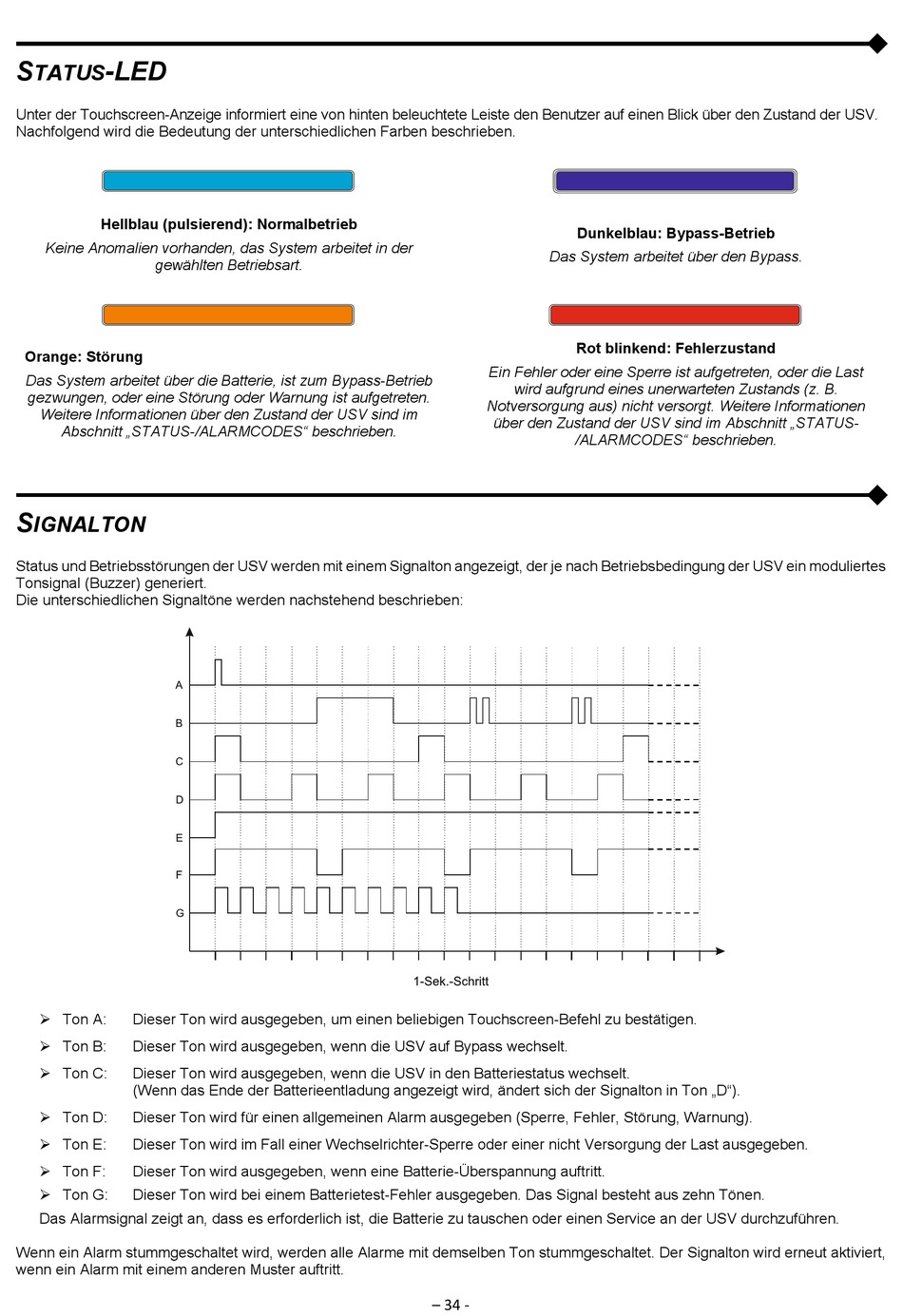

S
-LED
TATUS
Unter der Touchscreen-Anzeige informiert eine von hinten beleuchtete Leiste den Benutzer auf einen Blick über den Zustand der USV.
Nachfolgend wird die Bedeutung der unterschiedlichen Farben beschrieben.
Hellblau (pulsierend): Normalbetrieb
Keine Anomalien vorhanden, das System arbeitet in der
gewählten Betriebsart.
Orange: Störung
Das System arbeitet über die Batterie, ist zum Bypass-Betrieb
gezwungen, oder eine Störung oder Warnung ist aufgetreten.
Weitere Informationen über den Zustand der USV sind im
Abschnitt „STATUS-/ALARMCODES" beschrieben.
S
IGNALTON
Status und Betriebsstörungen der USV werden mit einem Signalton angezeigt, der je nach Betriebsbedingung der USV ein moduliertes
Tonsignal (Buzzer) generiert.
Die unterschiedlichen Signaltöne werden nachstehend beschrieben:
Ton A:
Dieser Ton wird ausgegeben, um einen beliebigen Touchscreen-Befehl zu bestätigen.
Ton B:
Dieser Ton wird ausgegeben, wenn die USV auf Bypass wechselt.
Ton C:
Dieser Ton wird ausgegeben, wenn die USV in den Batteriestatus wechselt.
(Wenn das Ende der Batterieentladung angezeigt wird, ändert sich der Signalton in Ton „D").
Ton D:
Dieser Ton wird für einen allgemeinen Alarm ausgegeben (Sperre, Fehler, Störung, Warnung).
Ton E:
Dieser Ton wird im Fall einer Wechselrichter-Sperre oder einer nicht Versorgung der Last ausgegeben.
Ton F:
Dieser Ton wird ausgegeben, wenn eine Batterie-Überspannung auftritt.
Ton G:
Dieser Ton wird bei einem Batterietest-Fehler ausgegeben. Das Signal besteht aus zehn Tönen.
Das Alarmsignal zeigt an, dass es erforderlich ist, die Batterie zu tauschen oder einen Service an der USV durchzuführen.
Wenn ein Alarm stummgeschaltet wird, werden alle Alarme mit demselben Ton stummgeschaltet. Der Signalton wird erneut aktiviert,
wenn ein Alarm mit einem anderen Muster auftritt.
Dunkelblau: Bypass-Betrieb
Das System arbeitet über den Bypass.
Rot blinkend: Fehlerzustand
Ein Fehler oder eine Sperre ist aufgetreten, oder die Last
wird aufgrund eines unerwarteten Zustands (z. B.
Notversorgung aus) nicht versorgt. Weitere Informationen
über den Zustand der USV sind im Abschnitt „STATUS-
/ALARMCODES" beschrieben.
– 34 -
