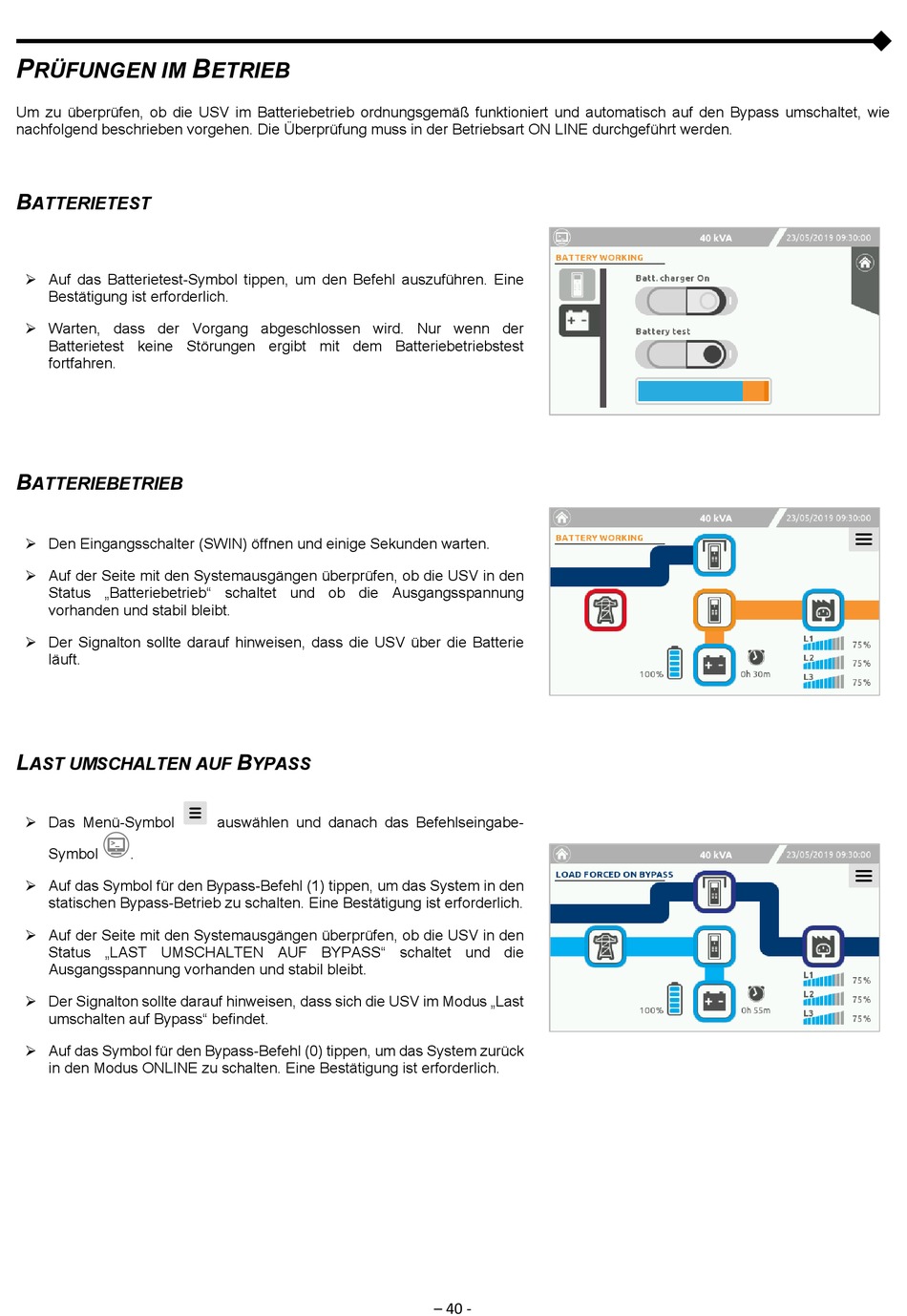

P
RÜFUNGEN IM
Um zu überprüfen, ob die USV im Batteriebetrieb ordnungsgemäß funktioniert und automatisch auf den Bypass umschaltet, wie
nachfolgend beschrieben vorgehen. Die Überprüfung muss in der Betriebsart ON LINE durchgeführt werden.
B
ATTERIETEST
Auf das Batterietest-Symbol tippen, um den Befehl auszuführen. Eine
Bestätigung ist erforderlich.
Warten, dass der Vorgang abgeschlossen wird. Nur wenn der
Batterietest keine Störungen ergibt mit dem Batteriebetriebstest
fortfahren.
B
ATTERIEBETRIEB
Den Eingangsschalter (SWIN) öffnen und einige Sekunden warten.
Auf der Seite mit den Systemausgängen überprüfen, ob die USV in den
Status „Batteriebetrieb" schaltet und ob die Ausgangsspannung
vorhanden und stabil bleibt.
Der Signalton sollte darauf hinweisen, dass die USV über die Batterie
läuft.
L
AST UMSCHALTEN AUF
Das Menü-Symbol
Symbol
.
Auf das Symbol für den Bypass-Befehl (1) tippen, um das System in den
statischen Bypass-Betrieb zu schalten. Eine Bestätigung ist erforderlich.
Auf der Seite mit den Systemausgängen überprüfen, ob die USV in den
Status „LAST UMSCHALTEN AUF BYPASS" schaltet und die
Ausgangsspannung vorhanden und stabil bleibt.
Der Signalton sollte darauf hinweisen, dass sich die USV im Modus „Last
umschalten auf Bypass" befindet.
Auf das Symbol für den Bypass-Befehl (0) tippen, um das System zurück
in den Modus ONLINE zu schalten. Eine Bestätigung ist erforderlich.
B
ETRIEB
B
YPASS
auswählen und danach das Befehlseingabe-
– 40 -
