E W
XTERNER ARTUNGSBYPASS
Ein zusätzlicher, externer Wartungs-Bypass kann parallel zur USV-Anlage installiert werden, um die USV ohne Unterbrechung der
Lastversorgung ersetzen zu können.
Die Anschlussklemme „SERVICE BYPASS" (siehe „Installationshandbuch", Abschnitt „Programmierbare
EINGANGS-/AUSGANGS-Signale")
BYPASSTRENNSCHALTERS (3) angeschlossen werden. Durch Schließen dieses Trennschalters muss der
Hilfskontakt geöffnet werden, wodurch der USV das Schließen des Bypass-Schalters angezeigt wird. Wird
dieser Anschluss nicht ausgeführt, kann es bei einer Fehlbedienung zur Lastunterbrechung und zu Schäden
an der USV kommen.
• Externer Bypass und Leistungskabel müssen der USV Leistung entsprechen.
• Ein geschirmtes Kabel mit 1 mm² Querschnitt an die entsprechenden Klemmen für die Eingangsbefehle und am
Hilfskontakt (3) des externen Bypass-Schalters und des Ausgangsschalters (2) anschließen.
Ist die USV mit einem internen Trenntransformator ausgestattet, ist die Kompatibilität des externen Wartungsbypasses
und des Neutralleiters der elektrischen Anlage überprüfen.

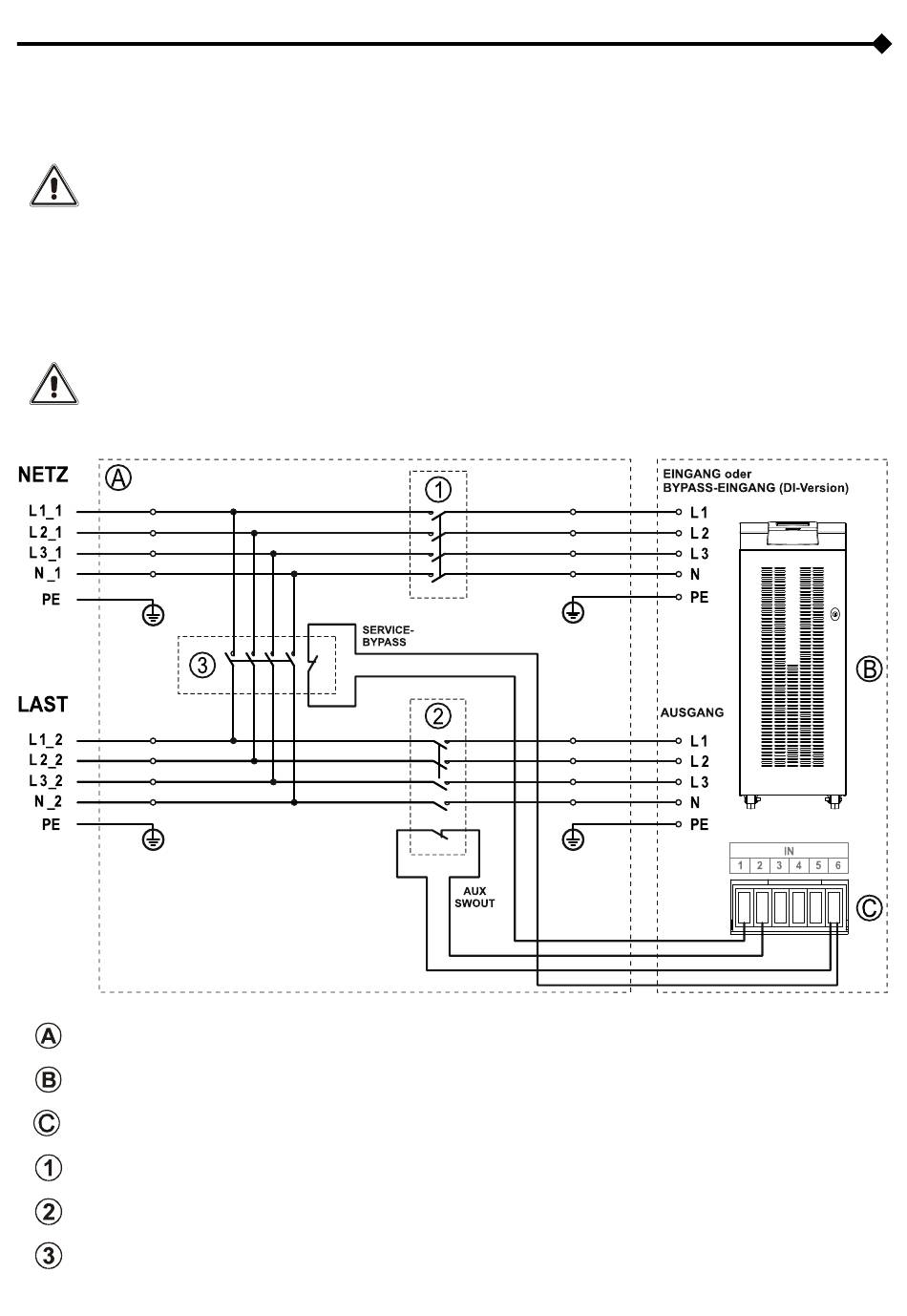

SCHALTPLAN INSTALLATION WARTUNGS-BYPASS (mit USV MODELL MD-X33)

Externer Bypass-Schrank
Interne Anschlüsse der USV
Klemmen für die Eingangsbefehle. Einstellbar über die Servicesoftware.
EINGANGSSCHALTER des externen Bypasses
AUSGANGSSCHALTER des externen Bypasses: Mit NC Hilfskontakt
BYPASSSCHALTER des externen Bypasses: Mit NC Hilfskontakt
muss am voreilenden
– 47 -
Hilfskontakt des externen
