B
ESCHREIBUNG

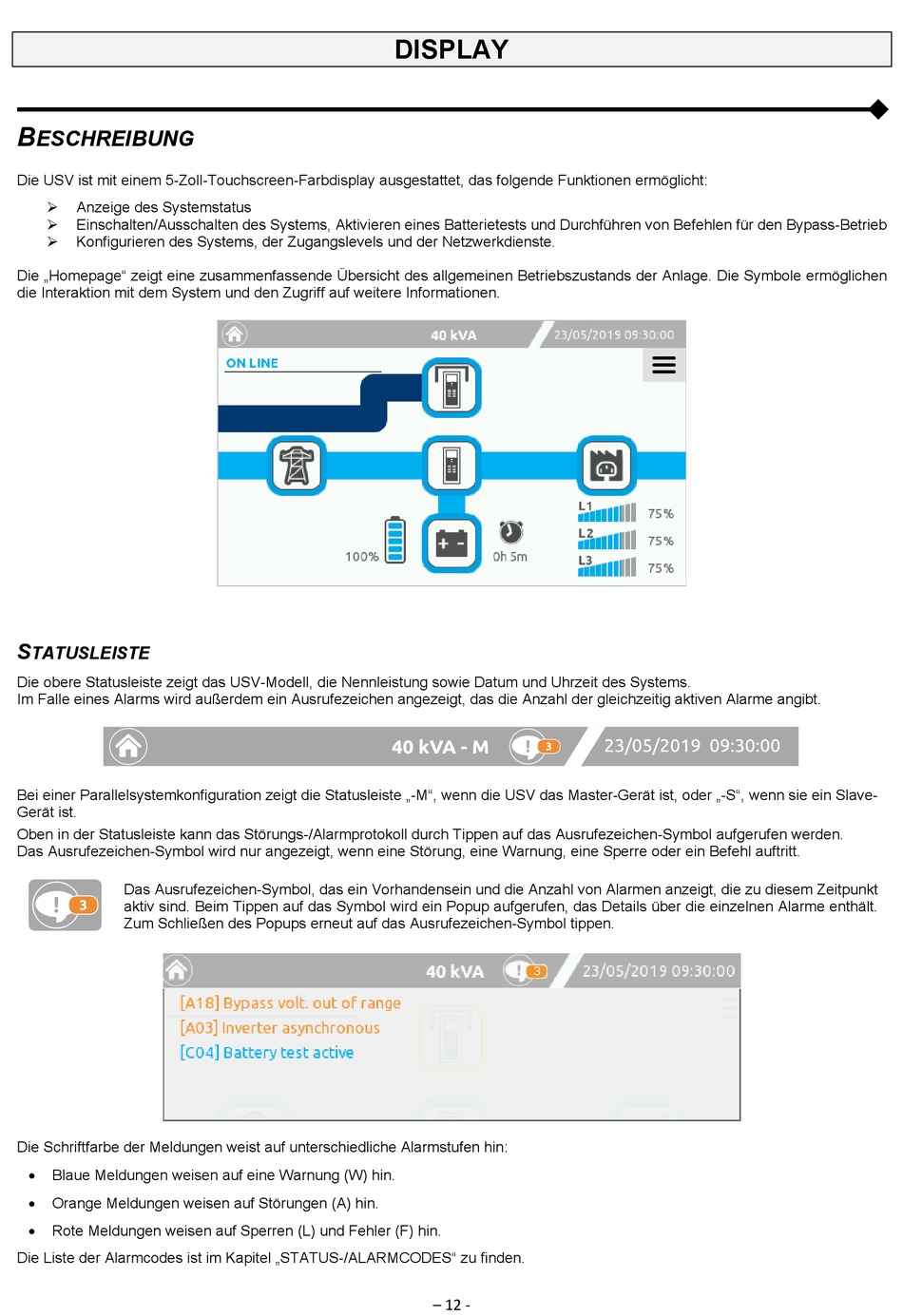

Die USV ist mit einem 5-Zoll-Touchscreen-Farbdisplay ausgestattet, das folgende Funktionen ermöglicht:
Anzeige des Systemstatus
Einschalten/Ausschalten des Systems, Aktivieren eines Batterietests und Durchführen von Befehlen für den Bypass-Betrieb
Konfigurieren des Systems, der Zugangslevels und der Netzwerkdienste.
Die „Homepage" zeigt eine zusammenfassende Übersicht des allgemeinen Betriebszustands der Anlage. Die Symbole ermöglichen
die Interaktion mit dem System und den Zugriff auf weitere Informationen.
S
TATUSLEISTE
Die obere Statusleiste zeigt das USV-Modell, die Nennleistung sowie Datum und Uhrzeit des Systems.
Im Falle eines Alarms wird außerdem ein Ausrufezeichen angezeigt, das die Anzahl der gleichzeitig aktiven Alarme angibt.
Bei einer Parallelsystemkonfiguration zeigt die Statusleiste „-M", wenn die USV das Master-Gerät ist, oder „-S", wenn sie ein Slave-
Gerät ist.
Oben in der Statusleiste kann das Störungs-/Alarmprotokoll durch Tippen auf das Ausrufezeichen-Symbol aufgerufen werden.
Das Ausrufezeichen-Symbol wird nur angezeigt, wenn eine Störung, eine Warnung, eine Sperre oder ein Befehl auftritt.
Das Ausrufezeichen-Symbol, das ein Vorhandensein und die Anzahl von Alarmen anzeigt, die zu diesem Zeitpunkt
aktiv sind. Beim Tippen auf das Symbol wird ein Popup aufgerufen, das Details über die einzelnen Alarme enthält.
Zum Schließen des Popups erneut auf das Ausrufezeichen-Symbol tippen.
Die Schriftfarbe der Meldungen weist auf unterschiedliche Alarmstufen hin:
•
Blaue Meldungen weisen auf eine Warnung (W) hin.
Orange Meldungen weisen auf Störungen (A) hin.
•
•
Rote Meldungen weisen auf Sperren (L) und Fehler (F) hin.
Die Liste der Alarmcodes ist im Kapitel „STATUS-/ALARMCODES" zu finden.
DISPLAY
