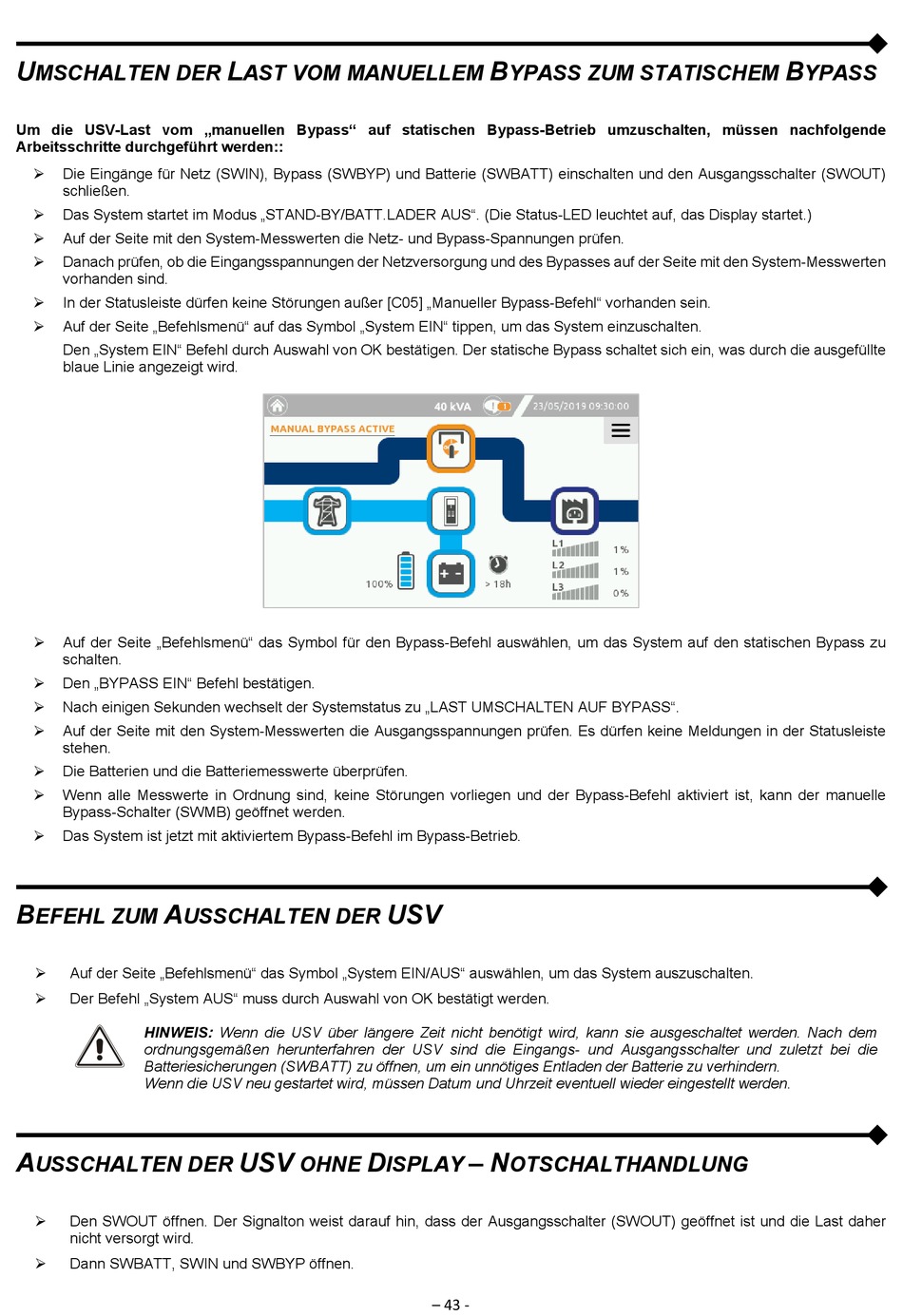

U
MSCHALTEN DER
Um die USV-Last vom „manuellen Bypass" auf statischen Bypass-Betrieb umzuschalten, müssen nachfolgende
Arbeitsschritte durchgeführt werden::
Die Eingänge für Netz (SWIN), Bypass (SWBYP) und Batterie (SWBATT) einschalten und den Ausgangsschalter (SWOUT)
schließen.
Das System startet im Modus „STAND-BY/BATT.LADER AUS". (Die Status-LED leuchtet auf, das Display startet.)
Auf der Seite mit den System-Messwerten die Netz- und Bypass-Spannungen prüfen.
Danach prüfen, ob die Eingangsspannungen der Netzversorgung und des Bypasses auf der Seite mit den System-Messwerten
vorhanden sind.
In der Statusleiste dürfen keine Störungen außer [C05] „Manueller Bypass-Befehl" vorhanden sein.
Auf der Seite „Befehlsmenü" auf das Symbol „System EIN" tippen, um das System einzuschalten.
Den „System EIN" Befehl durch Auswahl von OK bestätigen. Der statische Bypass schaltet sich ein, was durch die ausgefüllte
blaue Linie angezeigt wird.
Auf der Seite „Befehlsmenü" das Symbol für den Bypass-Befehl auswählen, um das System auf den statischen Bypass zu
schalten.
Den „BYPASS EIN" Befehl bestätigen.
Nach einigen Sekunden wechselt der Systemstatus zu „LAST UMSCHALTEN AUF BYPASS".
Auf der Seite mit den System-Messwerten die Ausgangsspannungen prüfen. Es dürfen keine Meldungen in der Statusleiste
stehen.
Die Batterien und die Batteriemesswerte überprüfen.
Wenn alle Messwerte in Ordnung sind, keine Störungen vorliegen und der Bypass-Befehl aktiviert ist, kann der manuelle
Bypass-Schalter (SWMB) geöffnet werden.
Das System ist jetzt mit aktiviertem Bypass-Befehl im Bypass-Betrieb.
B
A
EFEHL ZUM
USSCHALTEN DER
Auf der Seite „Befehlsmenü" das Symbol „System EIN/AUS" auswählen, um das System auszuschalten.
Der Befehl „System AUS" muss durch Auswahl von OK bestätigt werden.
HINWEIS: Wenn die USV über längere Zeit nicht benötigt wird, kann sie ausgeschaltet werden. Nach dem
ordnungsgemäßen herunterfahren der USV sind die Eingangs- und Ausgangsschalter und zuletzt bei die
Batteriesicherungen (SWBATT) zu öffnen, um ein unnötiges Entladen der Batterie zu verhindern.
Wenn die USV neu gestartet wird, müssen Datum und Uhrzeit eventuell wieder eingestellt werden.
A
USSCHALTEN DER
Den SWOUT öffnen. Der Signalton weist darauf hin, dass der Ausgangsschalter (SWOUT) geöffnet ist und die Last daher
nicht versorgt wird.
Dann SWBATT, SWIN und SWBYP öffnen.
L
AST VOM MANUELLEM
USV
USV
D
OHNE
ISPLAY
B
YPASS ZUM STATISCHEM
– N
OTSCHALTHANDLUNG
– 43 -
B
YPASS
