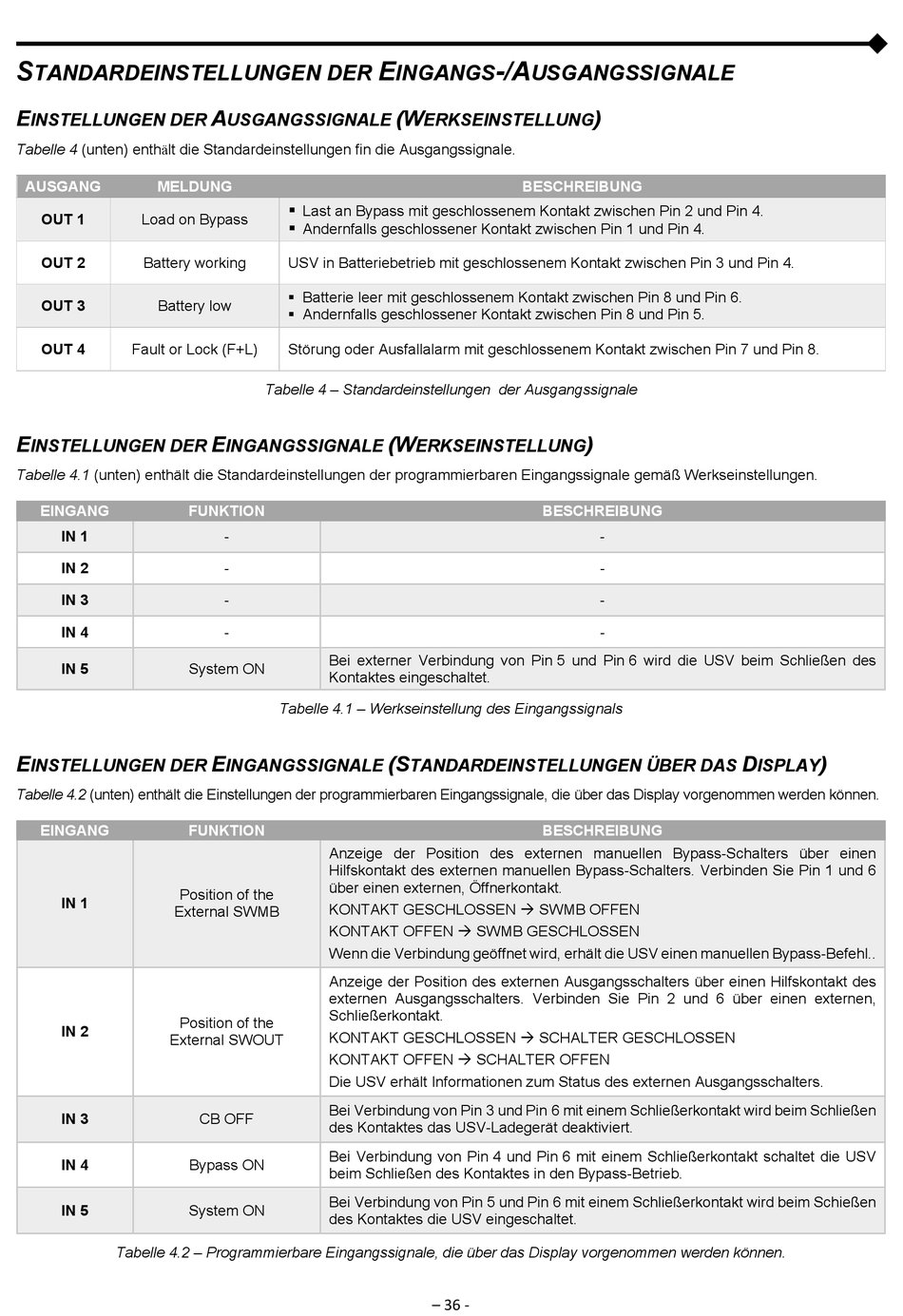

S
TANDARDEINSTELLUNGEN DER
E
INSTELLUNGEN DER
Tabelle 4 (unten) enthält die Standardeinstellungen fin die Ausgangssignale.
AUSGANG
MELDUNG
OUT 1
Load on Bypass
OUT 2
Battery working
OUT 3
Battery low
OUT 4
Fault or Lock (F+L)
E
INSTELLUNGEN DER
Tabelle 4.1 (unten) enthält die Standardeinstellungen der programmierbaren Eingangssignale gemäß Werkseinstellungen.
EINGANG
IN 1
IN 2
IN 3
IN 4
IN 5
E
INSTELLUNGEN DER
Tabelle 4.2 (unten) enthält die Einstellungen der programmierbaren Eingangssignale, die über das Display vorgenommen werden können.
EINGANG
Position of the
IN 1
External SWMB
Position of the
IN 2
External SWOUT
IN 3
IN 4
IN 5
Tabelle 4.2 – Programmierbare Eingangssignale, die über das Display vorgenommen werden können.
A
USGANGSSIGNALE
Last an Bypass mit geschlossenem Kontakt zwischen Pin 2 und Pin 4.
Andernfalls geschlossener Kontakt zwischen Pin 1 und Pin 4.
USV in Batteriebetrieb mit geschlossenem Kontakt zwischen Pin 3 und Pin 4.
Batterie leer mit geschlossenem Kontakt zwischen Pin 8 und Pin 6.
Andernfalls geschlossener Kontakt zwischen Pin 8 und Pin 5.
Störung oder Ausfallalarm mit geschlossenem Kontakt zwischen Pin 7 und Pin 8.
Tabelle 4 – Standardeinstellungen der Ausgangssignale
E
INGANGSSIGNALE
FUNKTION
-
-
-
-
Bei externer Verbindung von Pin 5 und Pin 6 wird die USV beim Schließen des
System ON
Kontaktes eingeschaltet.
Tabelle 4.1 – Werkseinstellung des Eingangssignals
E
INGANGSSIGNALE
FUNKTION
Anzeige der Position des externen manuellen Bypass-Schalters über einen
Hilfskontakt des externen manuellen Bypass-Schalters. Verbinden Sie Pin 1 und 6
über einen externen, Öffnerkontakt.
KONTAKT GESCHLOSSEN SWMB OFFEN
KONTAKT OFFEN SWMB GESCHLOSSEN
Wenn die Verbindung geöffnet wird, erhält die USV einen manuellen Bypass-Befehl..
Anzeige der Position des externen Ausgangsschalters über einen Hilfskontakt des
externen Ausgangsschalters. Verbinden Sie Pin 2 und 6 über einen externen,
Schließerkontakt.
KONTAKT GESCHLOSSEN SCHALTER GESCHLOSSEN
KONTAKT OFFEN SCHALTER OFFEN
Die USV erhält Informationen zum Status des externen Ausgangsschalters.
Bei Verbindung von Pin 3 und Pin 6 mit einem Schließerkontakt wird beim Schließen
CB OFF
des Kontaktes das USV-Ladegerät deaktiviert.
Bei Verbindung von Pin 4 und Pin 6 mit einem Schließerkontakt schaltet die USV
Bypass ON
beim Schließen des Kontaktes in den Bypass-Betrieb.
Bei Verbindung von Pin 5 und Pin 6 mit einem Schließerkontakt wird beim Schießen
System ON
des Kontaktes die USV eingeschaltet.
E
-/A
INGANGS
USGANGSSIGNALE
(W
ERKSEINSTELLUNG
BESCHREIBUNG
(W
ERKSEINSTELLUNG
BESCHREIBUNG
(S
TANDARDEINSTELLUNGEN ÜBER DAS
BESCHREIBUNG
– 36 -
)
)
-
-
-
-
D
)
ISPLAY
