Proline Prosonic Flow G 300 HART
Impulsausgang
Navigation
Voraussetzung
Beschreibung
Anzeige
Zusätzliche Information
Zuordnung Frequenzausgang
Navigation
Voraussetzung
Beschreibung
Auswahl
Endress+Hauser
HINWEIS! Ein Gerätealarm ist eine ernstzunehmende Störung des Messgeräts. Die Mess-
qualität kann beeinflusst und gegebenfalls nicht mehr gewährleistet werden. Die Option
Aktueller Wert wird nur empfohlen, wenn sichergestellt ist, dass alle möglichen Alarmzu-
stände die Messqualität nicht beeinflussen.
 Experte → Ausgang → PFS-Ausgang 1 ... n → Impulsausgang (0456–1 ... n)
In Parameter Betriebsart (0469) (→  124) ist die Option Impuls ausgewählt.
Anzeige der aktuell ausgegebenen Impulsfrequenz.
Positive Gleitkommazahl
Beschreibung

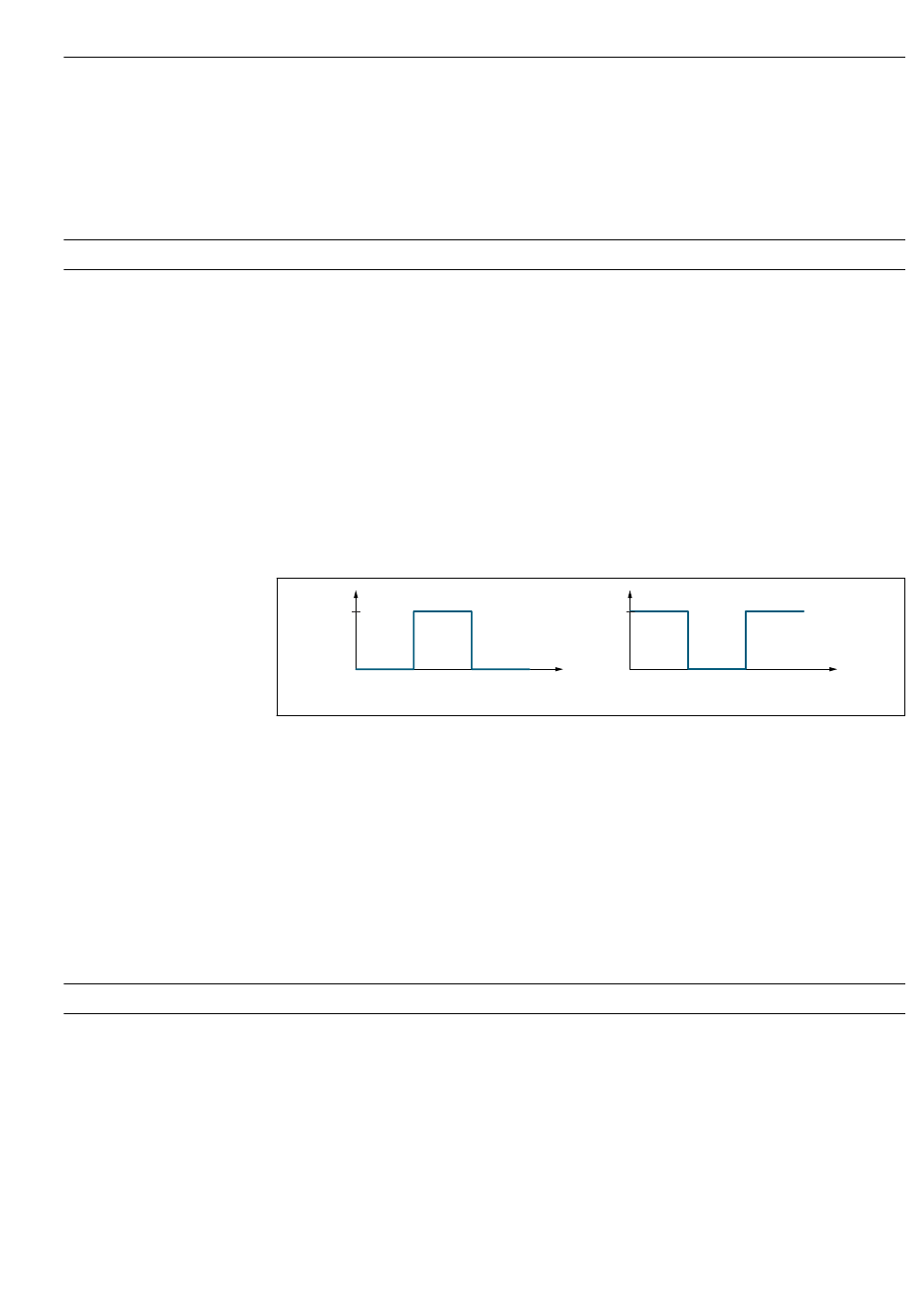

• Beim Impulsausgang handelt es sich um einen Open-Collector-Ausgang.
• Werksseitig ist dieser so eingestellt, dass der Transistor für die Dauer des Impulses leitet
(Schließer) und sicherheitsgerichtet ist.
1
0
NC
0 Nicht leitend
1 Leitend
NC Öffner (Normally Closed)
NO Schließer (Normally Opened)
Das Ausgangsverhalten kann über den Parameter Invertiertes Ausgangssignal (0470)
(→  142) umgekehrt werden, d.h. der Transistor leitet für die Dauer des Impulses nicht.
Zusätzlich kann das Verhalten des Ausgangs bei Gerätealarm (Parameter Fehlerverhalten
(0480) (→  128)) konfiguriert werden.
 Experte → Ausgang → PFS-Ausgang 1 ... n → Zuord. Frequenz (0478–1 ... n)
In Parameter Betriebsart (0469) (→  124) ist die Option Frequenz ausgewählt.
Auswahl der Prozessgröße für den Frequenzausgang.
• Aus
• Volumenfluss
• Normvolumenfluss
• Massefluss
Beschreibung der Geräteparameter
1
t
0
NO
t
A0028726

