TI01386D/06/DE/03.24-00
71607452
2024-01-31

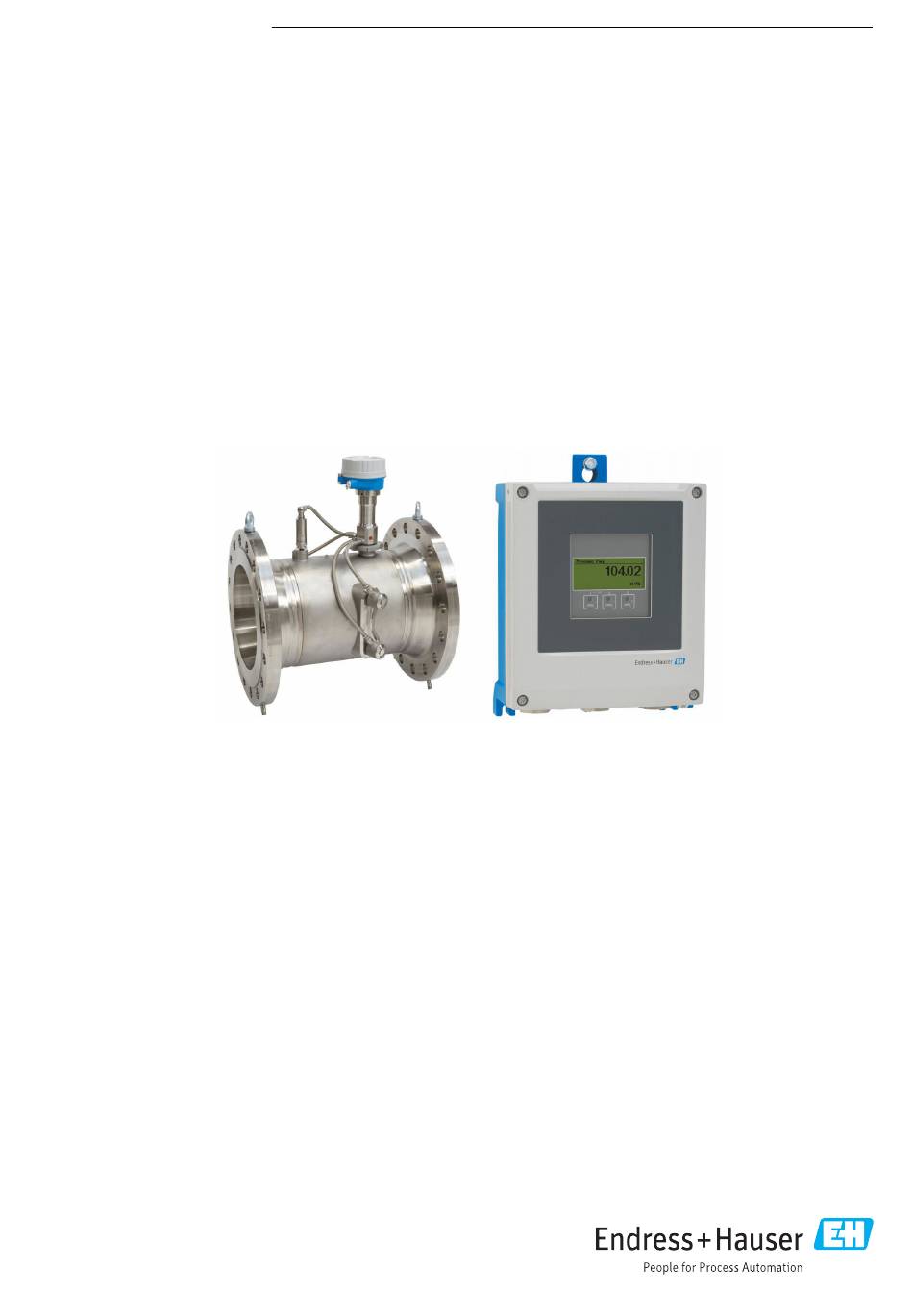

Höchst robuster Gasspezialist für wechselhafte Bedingungen als Getrenntaus-
führung mit bis zu 4 I/Os
Anwendungsbereich
• Das Messprinzip wird nicht von der Gaszusammensetzung
beeinflusst
• Genaue Messung von Erdgas und Prozessgas in der chemi-
schen sowie Öl- und Gasindustrie
Geräteeigenschaften
• Direkte Messung: Durchfluss, Druck & Temperatur
• Messstoffberührende Teile: Titan / 316L
• Maximale Messgenauigkeit: 0,5 %
• Getrenntausführung mit bis zu 4 Ein-/Ausgängen
• Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
• Standardkabel zwischen Messaufnehmer und -umformer
Products
Technische Information
Proline Prosonic Flow G 500
Ultraschalllaufzeit-Durchflussmessgerät
Solutions
Ihre Vorteile
• Flexibles Gerät mit beliebig definierbaren Gasgemischen für
anspruchsvolle Messaufgaben
• Maximale Zuverlässigkeit sogar bei feuchtem oder nassem
Gas – kondensatunempfindliches Sensordesign
• Leistungsstarke Prozesskontrolle – druck- und temperatur-
kompensierte Werte in Echtzeit
• Effiziente Lösung – multivariabel, kein Druckverlust
• Voller Zugriff auf Prozess- und Diagnoseinformationen –
zahlreiche, frei kombinierbare I/Os
• Reduzierte Komplexität und Varianz – frei konfigurierbare
I/O-Funktionalität
• Verifikation ohne Ausbau – Heartbeat Technology
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Proline Prosonic Flow G 500

Inhaltszusammenfassung für Endress+Hauser Proline Prosonic Flow G 500

  • Seite 1 Products Solutions Services TI01386D/06/DE/03.24-00 71607452 2024-01-31 Technische Information Proline Prosonic Flow G 500 Ultraschalllaufzeit-Durchflussmessgerät Höchst robuster Gasspezialist für wechselhafte Bedingungen als Getrenntaus- führung mit bis zu 4 I/Os Anwendungsbereich Ihre Vorteile • Das Messprinzip wird nicht von der Gaszusammensetzung • Flexibles Gerät mit beliebig definierbaren Gasgemischen für...
