Proline Prosonic Flow G 300 HART
Impulsbreite
Navigation
Voraussetzung
Beschreibung
Eingabe
Werkseinstellung
Zusätzliche Information
Messmodus
Navigation
Voraussetzung
Endress+Hauser
 Experte → Ausgang → PFS-Ausgang 1 ... n → Impulsbreite (0452–1 ... n)
In Parameter Betriebsart (0469) (→  124) ist die Option Impuls und in Parameter
Zuordnung Impulsausgang (0460) (→  126) ist eine Prozessgröße ausgewählt.
Eingabe der Zeitdauer des Ausgangsimpulses.
0,05 ... 2 000 ms
100 ms
Beschreibung
• Festlegen der Dauer, wie lange ein Impuls ist.
• Die maximale Impulsrate wird bestimmt durch f
• Die Pause zwischen zwei Impulsen dauert mindestens so lange wie die eingestellte
Impulsbreite.
• Die maximale Durchflussmenge wird bestimmt durch Q
• Wenn die Durchflussmenge diese Grenzwerte überschreitet, zeigt das Messgerät die
Diagnosemeldung 443 Impulsausgang 1 ... n an.

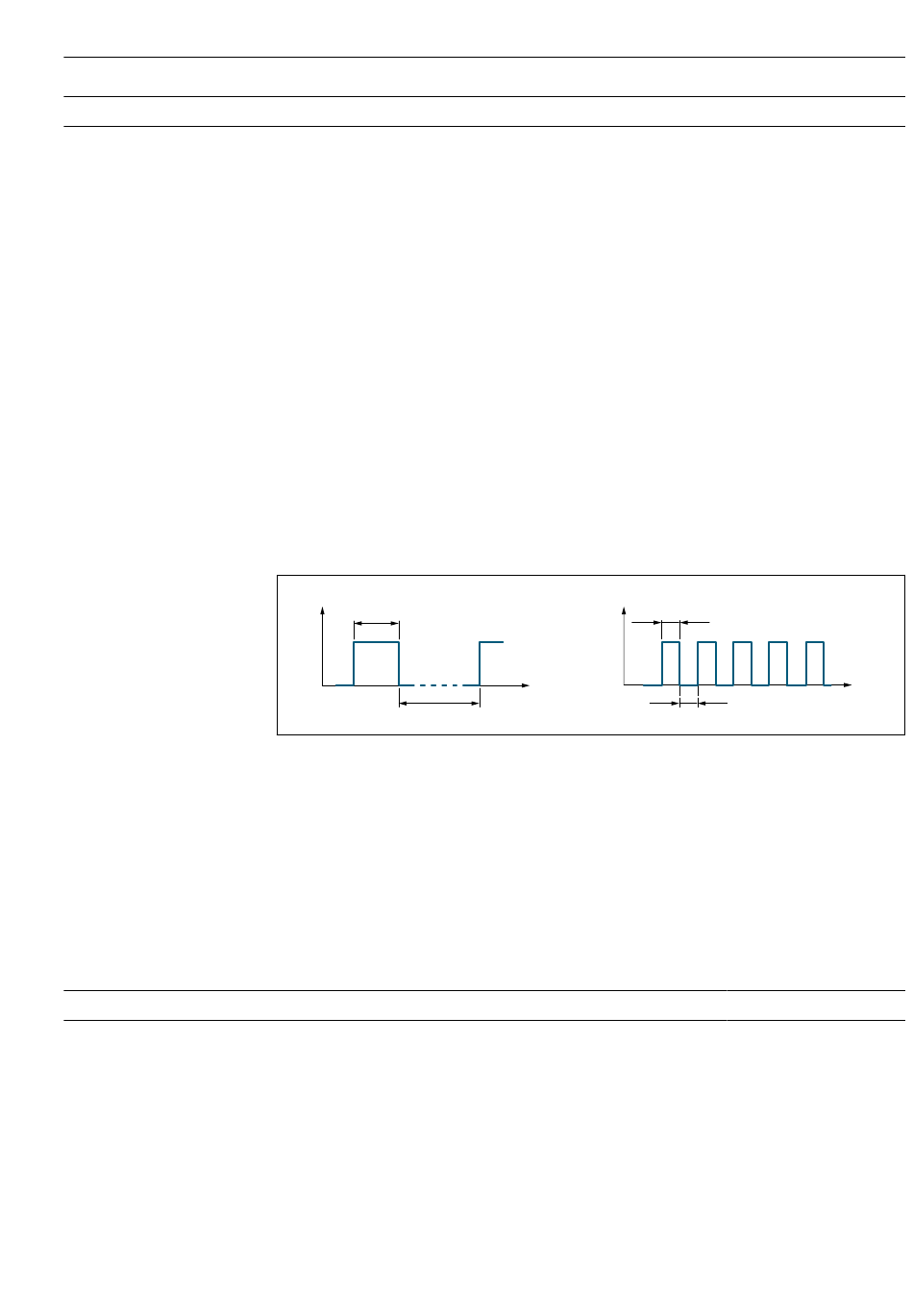

U[V]
B < P
B
P
B Eingegebene Impulsbreite
P Pausen zwischen den einzelnen Impulsen
Beipiel
• Impulswertigkeit: 0,1 g
• Impulsbreite: 0,1 ms
• f : 1 / (2 × 0,1 ms) = 5 kHz
max
• Q : 5 kHz × 0,1 g = 0,5 kg/s
max
 Experte → Ausgang → PFS-Ausgang 1 ... n → Messmodus (0457–1 ... n)
In Parameter "Betriebsart" (0469) ist die Option "Impuls" und in Parameter "Zuordnung
Impulsausgang" (0460) ist eine der folgenden Optionen ausgewählt:
• Volumenfluss
• Normvolumenfluss
• Massefluss
• Energiefluss
Beschreibung der Geräteparameter
= 1 / (2 × Impulsbreite).
max
= f
max
U[V]
B
t
P

× Impulswertigkeit.
max
B = P
t
A0026882

