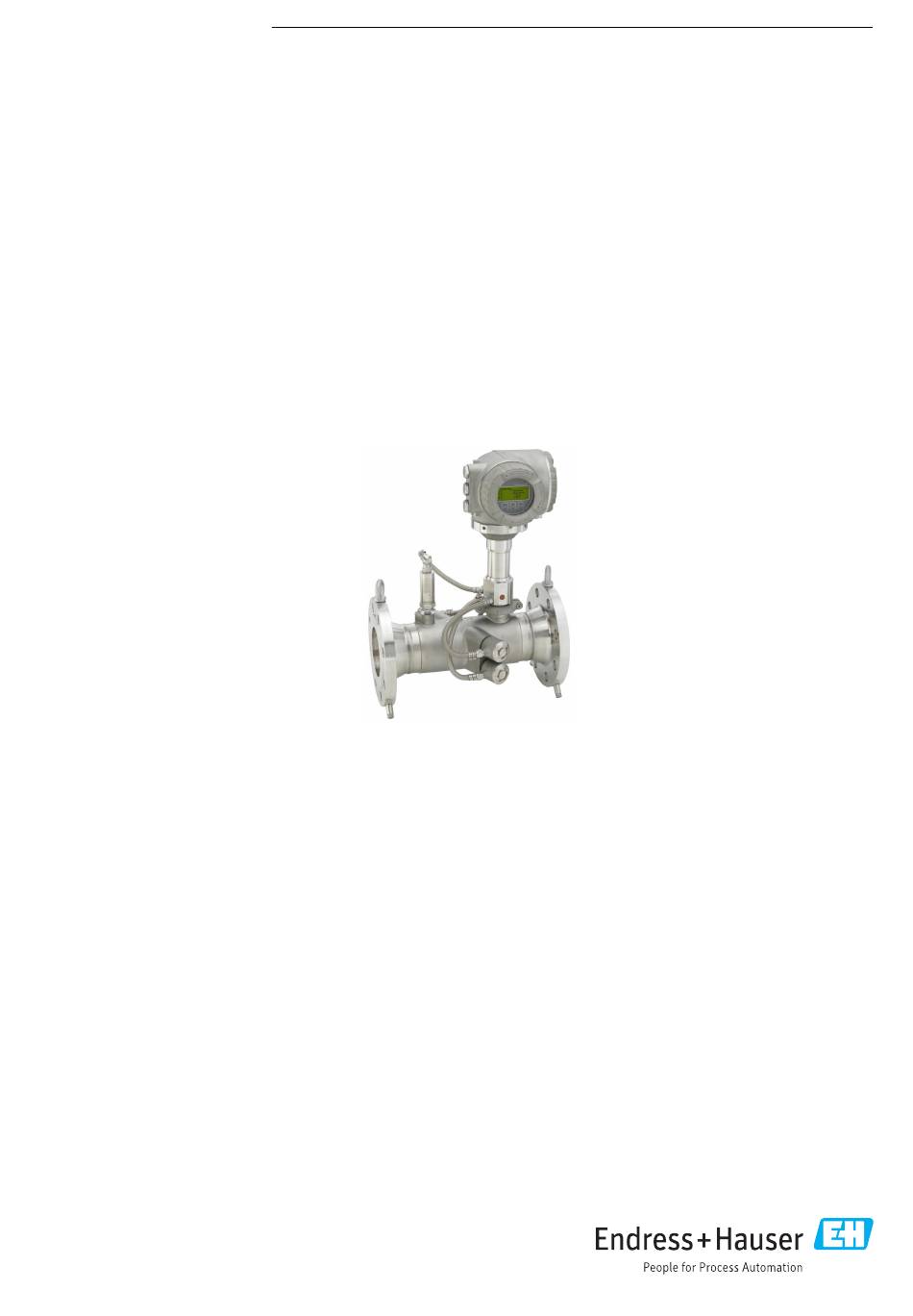

TI01385D/06/DE/03.24-00

71607451

2024-01-31

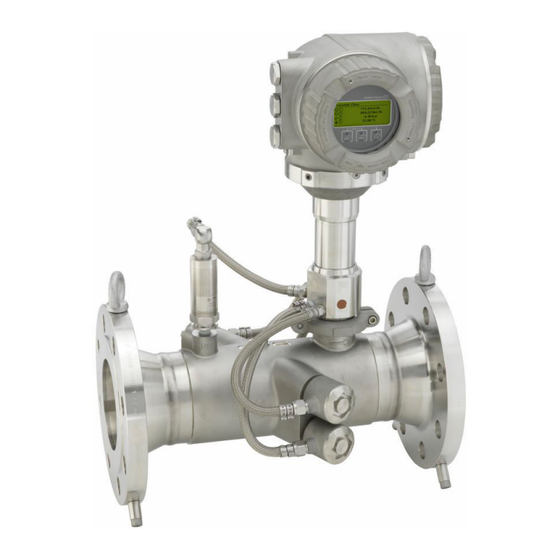

Höchst robuster Gasspezialist für wechselhafte Bedingungen mit kompaktem,

zugangsoptimiertem Messumformer

Anwendungsbereich

• Das Messprinzip wird nicht von der Gaszusammensetzung

beeinflusst

• Genaue Messung von Erdgas und Prozessgas in der chemi-

schen sowie Öl- und Gasindustrie

Geräteeigenschaften

• Direkte Messung: Durchfluss, Druck & Temperatur

• Messstoffberührende Teile: Titan / 316L

• Maximale Messgenauigkeit: 0,5 %

• Kompaktes Zweikammergehäuse mit bis zu 3 Ein-/Ausgän-

gen

• Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff

• Abgesetzte Anzeige erhältlich

Products

Technische Information

Proline Prosonic Flow G 300

Ultraschalllaufzeit-Durchflussmessgerät

Solutions

Ihre Vorteile

• Flexibles Gerät mit beliebig definierbaren Gasgemischen für

anspruchsvolle Messaufgaben

• Maximale Zuverlässigkeit sogar bei feuchtem oder nassem

Gas – kondensatunempfindliches Sensordesign

• Leistungsstarke Prozesskontrolle – druck- und temperatur-

kompensierte Werte in Echtzeit

• Effiziente Lösung – multivariabel, kein Druckverlust

• Voller Zugriff auf Prozess- und Diagnoseinformationen –

zahlreiche, frei kombinierbare I/Os

• Reduzierte Komplexität und Varianz – frei konfigurierbare

I/O-Funktionalität

• Verifikation ohne Ausbau – Heartbeat Technology

Services

Inhaltszusammenfassung für Endress+Hauser Proline Prosonic Flow G 300

Seite 1 Products Solutions Services TI01385D/06/DE/03.24-00 71607451 2024-01-31 Technische Information Proline Prosonic Flow G 300 Ultraschalllaufzeit-Durchflussmessgerät Höchst robuster Gasspezialist für wechselhafte Bedingungen mit kompaktem, zugangsoptimiertem Messumformer Anwendungsbereich Ihre Vorteile • Das Messprinzip wird nicht von der Gaszusammensetzung • Flexibles Gerät mit beliebig definierbaren Gasgemischen für...
Seite 2 Proline Prosonic Flow G 300 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Betriebshöhe .......
Seite 3 Proline Prosonic Flow G 300 Ergänzende Dokumentation ....75 Standarddokumentation ......75 Geräteabhängige Zusatzdokumentation .
Seite 4 Proline Prosonic Flow G 300 Hinweise zum Dokument Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
Seite 5 Proline Prosonic Flow G 300 Symbole in Grafiken Symbol Bedeutung 1, 2, 3, ... Positionsnummern , … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Das Messgerät misst die Durchflussgeschwindigkeit im Messrohr mittels einer flussabwärts versetz-...
Seite 6 Proline Prosonic Flow G 300 Mit der direkten Erfassung der Gaseigenschaften ist eine Überwachung von Gasdurchfluss und Gas- qualität rund um die Uhr möglich. Anlagenbetreiber können so auf Störungen im Prozessverlauf schnell und gezielt reagieren. Nachfolgend die Berechnung des Brennwerts eines Erdgases anhand der Schallgeschwindigkeit [m/s (ft/s)], bei einer bestimmten konstanten Temperatur T und einem bestimmten konstantem Druck p.
Seite 7 Proline Prosonic Flow G 300 Messeinrichtung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Messumformer Proline 300 Gehäuseausführungen und Werkstoffe: • Messumformergehäuse • Alu, beschichtet: Aluminium, AlSi10Mg, beschichtet •...
Seite 8 Proline Prosonic Flow G 300 Gerätearchitektur A0027512  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) Anschlusskabel (0/4…20 mA HART etc.) Feldbus Koppler Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1 Verlässlichkeit...
Seite 9 Proline Prosonic Flow G 300 Zugriff via Hardwareschreibschutz schützen Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann über einen Verriegelungsschalter (DIP-Schalter auf dem Hauptel- ektronikmodul) deaktiviert werden. Bei aktiviertem Hardwareschreibschutz ist nur Lesezugriff auf die Parameter möglich.
Seite 10 Proline Prosonic Flow G 300 Es wird empfohlen die einschlägigen Industrienormen und Richtlinien anzuwenden, die von nationa- len und internationalen Sicherheitsausschüssen verfasst wurden wie zum Beispiel IEC/ISA62443 oder IEEE. Hierzu zählen organisatorische Sicherheitsmaßnahmen wie die Vergabe von Zutrittsbe- rechtigungen und auch technische Maßnahmen wie zum Beispiel eine Netzwerksegmentierung.
Seite 11 Proline Prosonic Flow G 300 Eingang Messgröße Direkte Messgrößen • Durchflussgeschwindigkeit • Schallgeschwindigkeit • Prozesstemperatur (optional): Basierend auf Pt1000 Klasse A Platin-Messwiderstand • Prozessdruck (optional): Basierend auf Druckmesszelle zur Messung des Absolutdrucks Berechnete Messgrößen • Volumenfluss • Normvolumenfluss (Norm-/Standardvolumenfluss) • Massefluss •...
Seite 12 • Digitaleingänge (via HART-Eingang oder Modbus) Druckwerte können als Absolut- oder Relativdruck übertragen werden. Für Relativdruck muss der atmosphärische Druck durch den Kunden spezifiziert werden. Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  74 HART-Protokoll Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über das HART- Protokoll.
Seite 13 Proline Prosonic Flow G 300 Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv) Strombereich • 4…20 mA (aktiv) • 0/4…20 mA (passiv) Auflösung 1 µA Spannungsabfall Typisch: 0,6 … 2 V bei 3,6 … 22 mA (passiv) Maximale Eingangsspan- ≤ 30 V (passiv)
Seite 14 Proline Prosonic Flow G 300 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1 …3 kann jeweils nur eine Option ausgewählt werden. Die folgenden Tabellen sind vertikal (↓) zu lesen.
Seite 15 Proline Prosonic Flow G 300 Aus-/Eingang 1 und Optionen für Aus-/Eingang 3 Optionen für Aus-/Eingang 2 →  14 Bestellmerkmal "Ausgang; Eingang 1" (020) → Mögliche Optionen Stromausgang 4…20 mA HART Stromausgang 4…20 mA HART Ex i passiv Stromausgang 4…20 mA HART Ex i aktiv Modbus RS485 Bestellmerkmal "Ausgang;...
Seite 16 Proline Prosonic Flow G 300 Ausgangssignal Stromausgang 4…20 mA HART Bestellmerkmal "Ausgang; Eingang 1" (20): Option BA: Stromausgang 4 … 20 mA HART Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US •...
Seite 17 Proline Prosonic Flow G 300 Auflösung 0,38 µA Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Volumenfluss • Normvolumenfluss • Massefluss • Energiefluss • Schallgeschwindigkeit • Durchflussgeschwindigkeit • Elektroniktemperatur • Methananteil • Molare Masse • Dichte • Dynamische Viskosität •...
Seite 18 Proline Prosonic Flow G 300 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Volumenfluss • Normvolumenfluss • Massefluss • Energiefluss • Schallgeschwindigkeit • Durchflussgeschwindigkeit • Elektroniktemperatur • Methananteil • Molare Masse • Dichte • Dynamische Viskosität • Brennwert • Wobbe-Index •...
Seite 19 Proline Prosonic Flow G 300 Impuls-/Frequenz-/Schaltausgang Funktion Als Impuls-, Frequenz- oder Schaltausgang wahlweise einstellbar Ausführung Open-Collector Wahlweise einstellbar: • Aktiv • Passiv  Ex-i, passiv Maximale Eingangswerte DC 30 V, 250 mA (passiv) Leerlaufspannung DC 28,8 V (aktiv) Spannungsabfall Bei 22,5 mA: ≤ DC 2 V...
Seite 20 Proline Prosonic Flow G 300 Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Volumenfluss • Normvolumenfluss • Massefluss • Energiefluss • Durchflussgeschwindigkeit • Elektroniktemperatur • Schallgeschwindigkeit • Methananteil • Molare Masse • Dichte • Dynamische Viskosität •...
Seite 21 Proline Prosonic Flow G 300 Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Volumenfluss • Normvolumenfluss • Massefluss • Energiefluss • Durchflussgeschwindigkeit •...
Seite 22 Proline Prosonic Flow G 300 Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4 … 20 mA gemäß NAMUR-Empfehlung NE 43 • 4 … 20 mA gemäß US • Min. Wert: 3,59 mA • Max. Wert: 22,5 mA • Definierbarer Wert zwischen: 3,59 … 22,5 mA •...
Seite 23 Proline Prosonic Flow G 300 Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Weitere Informationen zur Fernbedienung →  62 Webbrowser Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: •...
Seite 24 Proline Prosonic Flow G 300 Eigensichere Werte Bestellmerkmal Ausgangstyp Eigensichere Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option CA Stromausgang 4…20 mA = 30 V HART Ex i passiv = 100 mA = 1,25 W = 0 µH...
Seite 25 Proline Prosonic Flow G 300 Bürde HART Min. 250 Ω Systemintegration Informationen zur Systemintegration: Betriebsanleitung →  75. • Messgrößen via HART-Protokoll • Burst Mode Funktionalität Modbus RS485 Protokoll Modbus Applications Protocol Specification V1.1 Antwortzeiten • Direkter Datenzugriff: Typisch 25 … 50 ms •...
Seite 26 Proline Prosonic Flow G 300 Energieversorgung Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge HART Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) 26 (+) 27 (–) 24 (+) 25 (–) 22 (+) 23 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig .
Seite 27 Proline Prosonic Flow G 300 Elektrischer Anschluss Anschluss Messumformer • Klemmenbelegung →  26 • Verfügbare Gerätestecker →  26 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne oder Anschluss abgesetztes Anzeige- und...
Seite 28 Proline Prosonic Flow G 300 Anschlussbeispiele Stromausgang 4 … 20 mA HART 4...20 mA A0029055  2 Anschlussbeispiel für Stromausgang 4 … 20 mA HART (aktiv) Automatisierungssystem mit Stromeingang (z. B. SPS) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen;...
Seite 29 Proline Prosonic Flow G 300 HART-Eingang 4...20 mA A0028763  4 Anschlussbeispiel für HART-Eingang mit gemeinsamen "Minus" (passiv) Automatisierungssystem mit HART-Ausgang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen;...
Seite 30 Proline Prosonic Flow G 300 Stromausgang 4-20 mA 4...20 mA A0028758  6 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Analoges Anzeigeinstrument: Maximale Bürde beachten →  16 Messumformer 4...20 mA A0028759  7 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B.
Seite 31 Proline Prosonic Flow G 300 Schaltausgang A0028760  9 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  19 Doppelimpulsausgang A0029280  10 Anschlussbeispiel für Doppelimpulsausgang (aktiv) Automatisierungssystem mit Doppelimpulseingang (z.B.
Seite 32 Proline Prosonic Flow G 300 Relaisausgang A0028760  12 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  20 Stromeingang A0028915  13 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
Seite 33 Proline Prosonic Flow G 300 Potenzialausgleich Anforderungen Beim Potenzialausgleich: • Betriebsinterne Erdungskonzepte beachten • Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen • Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen • Für die Potenzialausgleichsverbindungen ein Erdungskabel mit dem Mindestquerschnitt von...
Seite 34 Proline Prosonic Flow G 300 Kabeltyp Wellenwiderstand 135 … 165 Ω bei einer Messfrequenz von 3 … 20 MHz Kabelkapazität < 30 pF/m Aderquerschnitt > 0,34 mm (22 AWG) Kabeltyp Paarweise verdrillt Schleifenwiderstand ≤ 110 Ω/km Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm.
Seite 35 Proline Prosonic Flow G 300 Optional lieferbares Verbindungskabel Standardkabel 2 × 2 × 0,34 mm (22 AWG) PVC-Kabel mit gemeinsamem Schirm (2 Paare, paarverseilt) Flammwidrigkeit Nach DIN EN 60332-1-2 Ölbeständigkeit Nach DIN EN 60811-2-1 Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Kapazität Ader/Schirm...
Seite 36 Proline Prosonic Flow G 300 [m/s] [ft/s] A0037649  15 Maximale Messabweichung (Volumenfluss) in % v.M. Standard (Bestellmerkmal "Kalibration Durchfluss", Option A "1%") Optional (Bestellmerkmal "Kalibration Durchfluss", Option C "0.50%") Optional (Bestellmerkmal "Kalibration Durchfluss", Option D "0.50%, rückführbar ISO/IEC 17025"...
Seite 37 Proline Prosonic Flow G 300 Bestellmerkmal "Druckkompo- Nennwert absolut Druckbereiche und Messabweichungen nente" [bar (psi)] Druckbereich absolut Messabweichung absolut [bar (psi)] Option B "Druckmesszelle 2 bar (30 psi) 0,01 (0,1) ≤ p ≤ 0,4 (5,8) ±0,5 % von 0,4 bar (5,8 psi) 2bar/29psi abs"...
Seite 38 Proline Prosonic Flow G 300 Bestellmerkmal "Druckkompo- Nennwert absolut Druckbereiche und Messabweichungen nente" [bar (psi)] Druckbereich absolut Messabweichung absolut [bar (psi)] Option D "Druckmesszelle 10 bar (150 psi) 0,01 (0,1) ≤ p ≤ 2 (29) ±0,1 % von 2 bar (29 psi) 10bar/145psi abs"...
Seite 39 Proline Prosonic Flow G 300 Einbaulage Kompaktausführung Vertikale Einbaulage A0015545 Horizontale Einbaulage Messumfor- merkopf oben A0015589 Horizontale Einbaulage Messumfor- merkopf unten A0015590 Horizontale Einbaulage Messumfor- merkopf seitlich A0015592 Die horizontale Ausrichtung der Wandler darf nur um max. ±5° abweichen, insbesondere wenn eine Flüs- sigkeit im Messstoff vorhanden ist (nasses Gas).
Seite 40 Proline Prosonic Flow G 300 Zweipfadausführung: DN 50…300 (2…12") ≥ × DN ≥ × DN A0052513  17 Zweipfadausführung: Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen. Bei Bestellmerkmal "Kalibration Durchfluss", Option A "1 %" ". ≥ × DN ≥ × DN A0052512 ...
Seite 41 4 … 95 % geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 42 Proline Prosonic Flow G 300 Vibrations- und Schockfes- Schwingen sinusförmig in Anlehnung an IEC 60068-2-6 tigkeit • 2 … 8,4 Hz, 3,5 mm peak • 8,4 … 2 000 Hz, 1 g peak Schwingen Breitbandrauschen in Anlehnung an IEC 60068-2-64 •...
Seite 43 Proline Prosonic Flow G 300 Druckmesszelle Maximaler Sensormessbereich Untere (LRL) Obere (URL) [bar (psi)] [bar (psi)] [bar (psi)] [bar (psi)] 2 bar (30 psi) 0 (0) +2 (+30) 6,7 (100,5) 10 (150) 4 bar (60 psi) 0 (0) +4 (+60)
Seite 44 Proline Prosonic Flow G 300 Vorschweißflansch in Anlehnung an ASME B16.5 , Class 150/300/600 [psi] [bar] 1400 Class 600 1200 1000 Class 300 Class 150 40 60 80 100 [°C] [°F] A0037652-DE  21 Mit Flanschwerkstoff 1.4404 (316, 316L) Berstscheibe Der Messgerätehals wird immer mit einer Berstscheibe mit einem Auslösedruck von...
Seite 45 Proline Prosonic Flow G 300 A0037676  22 Wärmeisolation mit freiem Halsrohr und Druckmesszelle Druckmesszelle Konstruktiver Aufbau Abmessungen in SI-Einhei- Kompaktausführung A0038134 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]...
Seite 46 Proline Prosonic Flow G 300 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet"; Ex d [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 24,3 49,2 73,7 97,2 146,3 193,7 242,9 288,9 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Version ohne Vor-Ort-Anzeige: Werte - 40 mm Abhängig vom jeweiligen Prozessanschluss →...
Seite 47 Proline Prosonic Flow G 300 Bestellmerkmal "Druckkomponente": Optionen B/C/D/E/F "Druckmesszelle 2/4/10/40/100 bar absolut" [mm] [mm] [mm] Flanschanschlüsse Vorschweißflansch EN 1092-1-B1, ASME B16.5 A0015621 Längentoleranz Maß L in mm: • DN 25…150: +0 / –3 • DN 200…300: +1 / –2 Flansch in Anlehnung an EN 1092-1-B1: PN 16 1.4404 (316, 316L): Bestellmerkmal "Prozessanschluss", Option D1S...
Seite 48 Proline Prosonic Flow G 300 Flansch in Anlehnung an EN 1092-1-B1: PN 40 1.4404 (316, 316L): Bestellmerkmal "Prozessanschluss", Option D2S [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × ⌀14 28,5 4 × ⌀18 54,5 8 × ⌀18 82,5 8 × ⌀22 107,1 8 ×...
Seite 49 Proline Prosonic Flow G 300 Flansch in Anlehnung an ASME B16.5: Class 150 RF Schedule 40 1.4404 (316, 316L): Bestellmerkmal "Prozessanschluss", Option AAS [mm] [mm] [mm] [mm] [mm] [mm] [mm] 79,2 4 × ⌀15,7 14,2 26,7 152,4 120,7 4 × ⌀19,1...
Seite 50 Proline Prosonic Flow G 300 Flansch in Anlehnung an ASME B16.5: Class 600 RF Schedule 80 1.4404 (316, 316L): Bestellmerkmal "Prozessanschluss", Option ACS [mm] [mm] [mm] [mm] [mm] [mm] [mm] 88,9 4 × ⌀19,1 24,5 24,3 8 × ⌀19,1 32,4...
Seite 51 Proline Prosonic Flow G 300 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  25 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
Seite 52 Proline Prosonic Flow G 300 Abmessungen in US-Einhei- Kompaktausführung A0038134 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 6,65 2,68 3,98 0,79 15,2 16,0 7,87 2,32 5,55 0,96...
Seite 53 Proline Prosonic Flow G 300 [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 7,40 3,35 4,06 5,43 19,7 25,1 8,11 2,28 6,26 9,56 15,4 3,31 7,40 3,35 4,06 6,42 20,7 27,1 8,11 2,28 6,26...
Seite 54 Proline Prosonic Flow G 300 Bestellmerkmal "Druckkomponente": Optionen B/C/D/E/F "Druckmesszelle 29/58/145/580/1450 psia" [in] [in] [in] 3,43 10,6 4,02 11,8 4,33 12,8 Flanschanschlüsse Vorschweißflansch ASME B16.5 A0015621 Längentoleranz Maß L in inch: • DN 1…6": +0 / –0,11 • DN 8…12": +0,04 / –0,08 Flansch in Anlehnung an ASME B16.5: Class 150 RF Schedule 40...
Seite 55 Proline Prosonic Flow G 300 Flansch in Anlehnung an ASME B16.5: Class 300 RF Schedule 40 1.4404 (316, 316L): Bestellmerkmal "Prozessanschluss", Option ABS [in] [in] [in] [in] [in] [in] [in] 10,0 7,88 8 × ⌀0,88 1,25 4,03 15,8 12,5 10,6 12 ×...
Seite 56 Proline Prosonic Flow G 300 Zubehör Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  27 Maßeinheit mm (in) Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921 ...
Seite 57 Proline Prosonic Flow G 300 Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden. 70 (2.8) A0033597  30 Maßeinheit mm (in) Gewicht Gewichtsangaben (ohne Verpackungsmaterial) inklusive Messumformer gemäß Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet".
Seite 58 Proline Prosonic Flow G 300 Nennweite ASME [kg] Druckstufe [mm] [in] Class 150 RF Sch.40 Class 300 RF Sch.40 Class 300 RF Sch.80 Class 600 RF Sch.80 Gewicht in US-Einheiten Nennweite ASME [lbs] Druckstufe [mm] [in] Class 150 RF Sch.40 Class 300 RF Sch.40...
Seite 59 Proline Prosonic Flow G 300 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsge- fährdeten Bereich geeignet. Kabeleinführung/-verschraubung Werkstoff Non-Ex: Kunststoff Verschraubung M20 × 1,5 Z2, D2, Ex d/de: Messing mit Kunststoff Adapter für Kabeleinführung mit Innengewinde G ½"...
Seite 60 Proline Prosonic Flow G 300 Dichtung Temperatursensor Dichtungsfrei (selbstdichtendes NPT-Gewinde mit Dichtmittel) Druckmesszelle Rostfreier Stahl: 1.4404 (316, 316L) Dichtung Druckmesszelle Dichtungsfrei (selbstdichtendes NPT-Gewinde mit Dichtmittel) Zubehör Wetterschutzhaube Rostfreier Stahl, 1.4404 (316L) Externe WLAN-Antenne • Antenne: Kunststoff ASA (Acrylnitril-Styrol-Acrylester) und Messing vernickelt •...
Seite 61 Proline Prosonic Flow G 300 Anzeige und Bedienoberfläche Bedienkonzept Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben • Inbetriebnahme • Betrieb • Diagnose • Expertenebene Schnelle und sichere Inbetriebnahme • Geführte Menüs ("Make-it-run" Assistenten) für Anwendungen • Menüführung mit kurzen Erläuterungen der einzelnen Parameterfunktionen •...
Seite 62 Proline Prosonic Flow G 300 Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , ,  • Bedienelemente auch in den verschiedenen Zonen des explosionsgefährdeten Bereichs zugänglich Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →...
Seite 63 Proline Prosonic Flow G 300 A0028747  34 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder Computer mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) mit COM DTM "CDI Commu- nication TCP/IP"...
Seite 64 Proline Prosonic Flow G 300 A0029437  36 Möglichkeiten der Fernbedienung via Modbus-RS485-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Computer mit Webbrowser (z.B. Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B. FieldCare, DeviceCare) mit COM DTM "CDI Communication TCP/IP" oder Modbus DTM...
Seite 65 Proline Prosonic Flow G 300 A0034570 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 66 Proline Prosonic Flow G 300 Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools FieldCare SFE500 Notebook, PC oder Tab- • Serviceschnittstelle →  74 let mit Microsoft Wind- CDI-RJ45 ows-System • WLAN-Schnittstelle • Feldbus-Protokoll Field Xpert SMT70/77/50 • Alle Feldbus-Proto- Betriebsanleitung BA01202S kolle Gerätebeschreibungsdateien:...
Seite 67 Proline Prosonic Flow G 300 Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: HistoROM Backup T-DAT S-DAT Verfügbare • Ereignis-Logbuch z. B. Diagnose- • Messwertspeicherung (Bestelloption „Exten- • Messaufnehmerdaten: z. B. Nennweite Daten ereignisse ded HistoROM“) •...
Seite 68 UKCA-Kennzeichnung tory Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA-Kennzeich- nung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbrin- gung der UKCA-Kennzeichnung. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd.
Seite 69 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) PESR/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundle- genden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 70 Proline Prosonic Flow G 300 Tests und Zeugnisse • EN10204-3.1 Materialnachweis, mediumberührte Teile und Messaufnehmergehäuse (Bestell- merkmal "Test, Zeugnis", Option JA) • Druckprüfung, internes Verfahren, Prüfbericht (Bestellmerkmal "Test, Zeugnis", Option JB) • Umgebungstemperatur –50 °C (–58 °F) (Bestellmerkmal "Test, Zeugnis", Option JP) •...
Seite 71 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 72 • Anwenderspezifisches Gas (generisches Gas oder Gasgemisch ohne Kenntnis der Zusammenset- zung) Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
Seite 73 Proline Prosonic Flow G 300 Abgesetztes Anzeige- und • Bei direkter Bestellung mit dem Messgerät: Bedienmodul DKX001 Bestellmerkmal "Anzeige; Bedienung", Option O "Getrennte Anzeige 4-zeilig beleuchtet; 10 m (30 ft) Kabel; Touch Control" • Bei separater Bestellung: • Messgerät: Bestellmerkmal „Anzeige; Bedienung“, Option M "Ohne, Vorberei- tet für getrennte Anzeige"...
Seite 74 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 75 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Ergänzende Informationen zu Semistandard-Optionen sind in der zugehörigen Sonderdoku- mentation in der TSP-Datenbank verfügbar.
Seite 76 Proline Prosonic Flow G 300 Inhalt Dokumentationscode NEPSI Ex nA XA02044D UKEX Ex Ex d / Ex de XA02574D UKEX Ex ec XA02575D Abgesetztes Anzeige- und Bedienmodul DKX001 Inhalt Dokumentationscode ATEX/IECEx Ex i XA01494D ATEX/IECEx Ex ec XA01498D cCSAus IS...
Seite 77 Proline Prosonic Flow G 300 Modbus® Eingetragene Marke der SCHNEIDER AUTOMATION, INC. Endress+Hauser...
