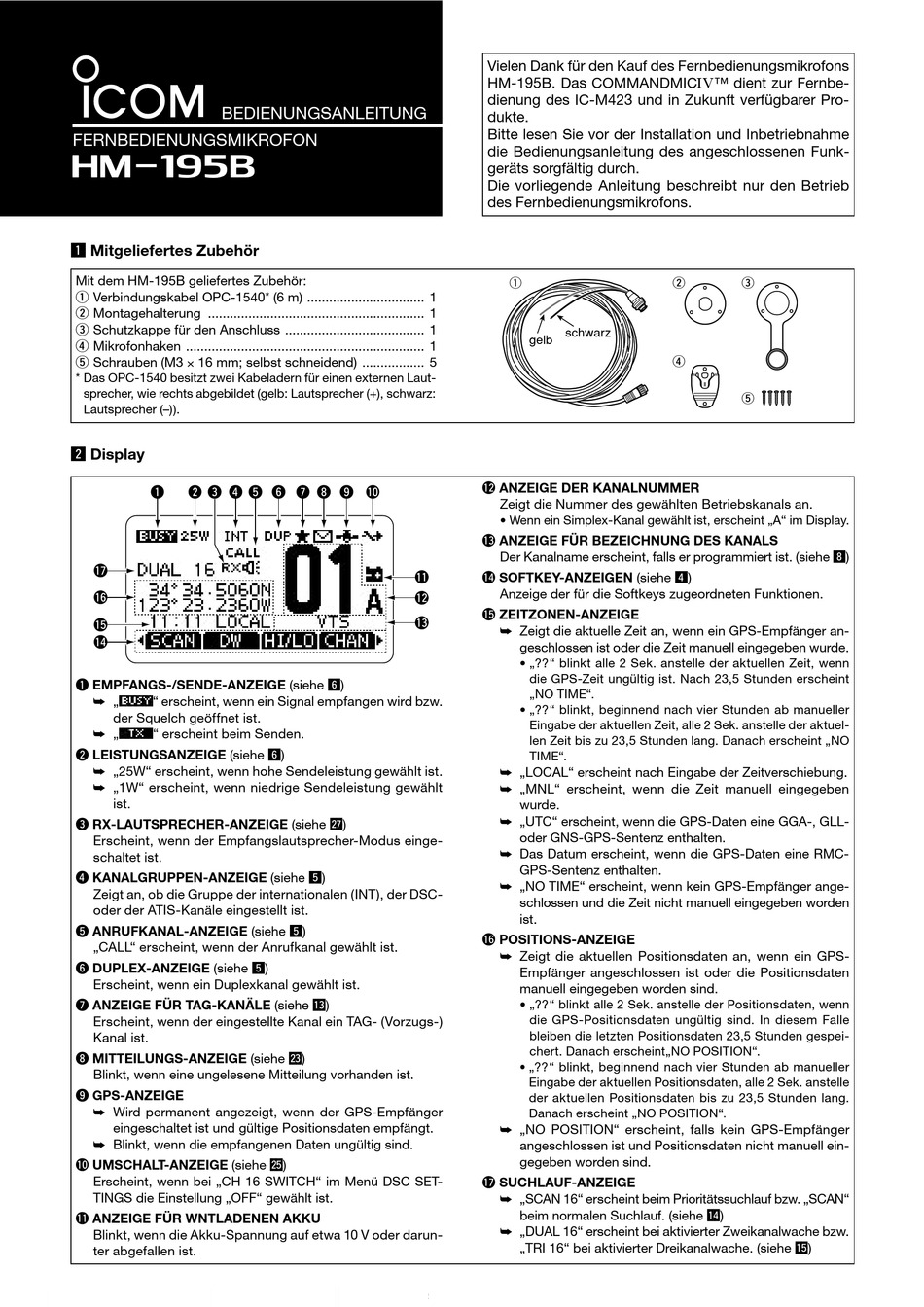

Icom HM-195B Bedienungsanleitung

BEDIENUNGSANLEITUNG
FERNBEDIENUNGSMIKROFON
HM-195B
z Mitgeliefertes Zubehör
Mit dem HM-195B geliefertes Zubehör:
q Verbindungskabel OPC-1540* (6 m) ................................ 1
w Montagehalterung ........................................................... 1
e Schutzkappe für den Anschluss ...................................... 1
r Mikrofonhaken ................................................................. 1
t Schrauben (M3 × 16 mm; selbst schneidend) ................. 5
* Das OPC-1540 besitzt zwei Kabeladern für einen externen Laut-
sprecher, wie rechts abgebildet (gelb: Lautsprecher (+), schwarz:
Lautsprecher (–)).
x Display
q w e r
INT
!7
!6
!5
!4
q EMPFANGS-/SENDE-ANZEIGE (siehe n)
➥ „ " erscheint, wenn ein Signal empfangen wird bzw.
der Squelch geöffnet ist.
➥ „ " erscheint beim Senden.
w LEISTUNGSANZEIGE (siehe n)
➥ „25W" erscheint, wenn hohe Sendeleistung gewählt ist.
➥ „1W" erscheint, wenn niedrige Sendeleistung gewählt
ist.
e RX-LAUTSPRECHER-ANZEIGE (siehe ¤7 )
Erscheint, wenn der Empfangslautsprecher-Modus einge-
schaltet ist.
r KANALGRUPPEN-ANZEIGE (siehe b)
Zeigt an, ob die Gruppe der internationalen (INT), der DSC-
oder der ATIS-Kanäle eingestellt ist.
t ANRUFKANAL-ANZEIGE (siehe b)
„CALL" erscheint, wenn der Anrufkanal gewählt ist.
y DUPLEX-ANZEIGE (siehe b)
Erscheint, wenn ein Duplexkanal gewählt ist.
u ANZEIGE FÜR TAG-KANÄLE (siehe ⁄3 )
Erscheint, wenn der eingestellte Kanal ein TAG- (Vorzugs-)
Kanal ist.
i MITTEILUNGS-ANZEIGE (siehe ¤3 )
Blinkt, wenn eine ungelesene Mitteilung vorhanden ist.
o GPS-ANZEIGE
➥ Wird permanent angezeigt, wenn der GPS-Empfänger
eingeschaltet ist und gültige Positionsdaten empfängt.
➥ Blinkt, wenn die empfangenen Daten ungültig sind.
!0 UMSCHALT-ANZEIGE (siehe ¤5 )
Erscheint, wenn bei „CH 16 SWITCH" im Menü DSC SET-
TINGS die Einstellung „OFF" gewählt ist.
!1 ANZEIGE FÜR WNTLADENEN AKKU
Blinkt, wenn die Akku-Spannung auf etwa 10 V oder darun-
ter abgefallen ist.
t y u i o !0
!1
!2
!3

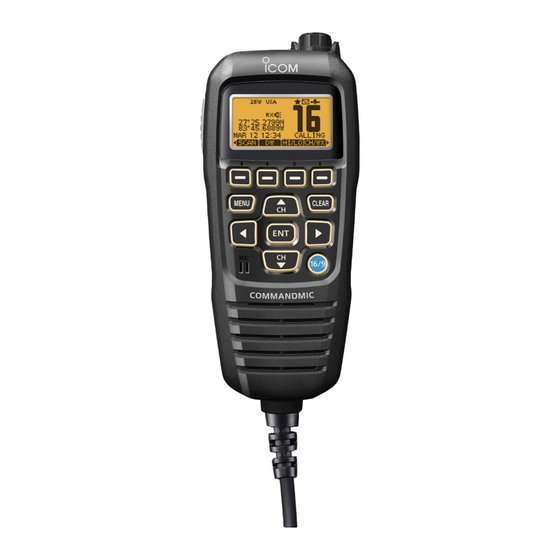

Vielen Dank für den Kauf des Fernbedienungsmikrofons
HM-195B. Das COMMANDMIC
dienung des IC-M423 und in Zukunft verfügbarer Pro-
dukte.
Bitte lesen Sie vor der Installation und Inbetriebnahme
die Bedienungsanleitung des angeschlossenen Funk-
geräts sorgfältig durch.
Die vorliegende Anleitung beschreibt nur den Betrieb
des Fernbedienungsmikrofons.
q
schwarz
gelb
!2 ANZEIGE DER KANALNUMMER
Zeigt die Nummer des gewählten Betriebskanals an.
• Wenn ein Simplex-Kanal gewählt ist, erscheint „A" im Display.
!3 ANZEIGE FÜR BEZEICHNUNG DES KANALS
Der Kanalname erscheint, falls er programmiert ist. (siehe ,)
!4 SOFTKEY-ANZEIGEN (siehe v)
Anzeige der für die Softkeys zugeordneten Funktionen.
!5 ZEITZONEN-ANZEIGE
➥ Zeigt die aktuelle Zeit an, wenn ein GPS-Empfänger an-
geschlossen ist oder die Zeit manuell eingegeben wurde.
• „??" blinkt alle 2 Sek. anstelle der aktuellen Zeit, wenn
die GPS-Zeit ungültig ist. Nach 23,5 Stunden erscheint
„NO TIME".
• „??" blinkt, beginnend nach vier Stunden ab manueller
Ein gabe der aktuellen Zeit, alle 2 Sek. anstelle der aktuel-
len Zeit bis zu 23,5 Stunden lang. Danach erscheint „NO
TIME".
➥ „LOCAL" erscheint nach Eingabe der Zeitverschiebung.
➥ „MNL" erscheint, wenn die Zeit manuell eingegeben
wurde.
➥ „UTC" erscheint, wenn die GPS-Daten eine GGA-, GLL-
oder GNS-GPS-Sentenz enthalten.
➥ Das Datum erscheint, wenn die GPS-Daten eine RMC-
GPS-Sentenz enthalten.
➥ „NO TIME" erscheint, wenn kein GPS-Empfänger ange-
schlossen und die Zeit nicht manuell eingegeben worden
ist.
!6 POSITIONS-ANZEIGE
➥ ➥ ➥ Z eigt die aktuellen Positionsdaten an, wenn ein GPS-
➥
Empfänger angeschlossen ist oder die Positionsdaten
manuell eingegeben worden sind.
• „??" blinkt alle 2 Sek. anstelle der Positionsdaten, wenn
die GPS-Positionsdaten ungültig sind. In diesem Falle
bleiben die letzten Positionsdaten 23,5 Stunden gespei-
chert. Danach erscheint„NO POSITION".
• „??" blinkt, beginnend nach vier Stunden ab manueller
Ein gabe der aktuellen Positionsdaten, alle 2 Sek. anstelle
der aktuellen Positionsdaten bis zu 23,5 Stunden lang.
Danach erscheint „NO POSITION".
➥ ➥ „ NO POSITION" erscheint, falls kein GPS-Empfänger
➥
angeschlossen ist und Positionsdaten nicht manuell ein-
gegeben worden sind.
!7 SUCHLAUF-ANZEIGE
➥ „SCAN 16" erscheint beim Prioritätssuchlauf bzw. „SCAN"
beim normalen Suchlauf. (siehe ⁄4 )
➥ „DUAL 16" erscheint bei aktivierter Zweikanalwache bzw.
„TRI 16" bei aktivierter Dreikanalwache. (siehe ⁄5 )
IV ™ dient zur Fernbe-
w e
r
t
