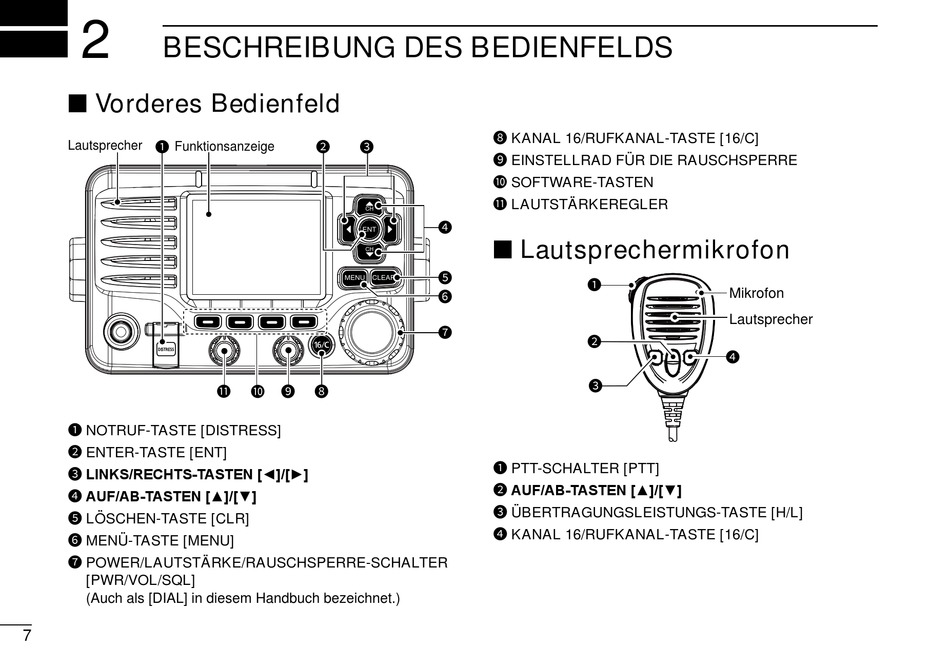

BESCHREIBUNG DES BEDIENFELDS

■ Vorderes Bedienfeld
Lautsprecher
Funktionsanzeige
1
1 NOTRUF-TASTE [DISTRESS]
2 ENTER-TASTE [ENT]
3 LINKS/RECHTS-TASTEN [◄]/[►]
4 AUF/AB-TASTEN [▲]/[▼]
5 LÖSCHEN-TASTE [CLR]
6 MENÜ-TASTE [MENU]
7 POWER/LAUTSTÄRKE/RAUSCHSPERRE-SCHALTER
[PWR/VOL/SQL]
(Auch als [DIAL] in diesem Handbuch bezeichnet.)
7
2 3
CH
ENT
CH
MENU CLEAR
11 10 9 8
8 KANAL 16/RUFKANAL-TASTE [16/C]
9 EINSTELLRAD FÜR DIE RAUSCHSPERRE
10 SOFTWARE-TASTEN
11 LAUTSTÄRKEREGLER
4
■ Lautsprechermikrofon
5
1
6
7
2
3
1 PTT-SCHALTER [PTT]
2 AUF/AB-TASTEN [▲]/[▼]
3 ÜBERTRAGUNGSLEISTUNGS-TASTE [H/L]
4 KANAL 16/RUFKANAL-TASTE [16/C]
Mikrofon
Lautsprecher
