11
INSTALLATION UND WARTUNG
■ Mikrofon anschließen
Das HM-195 muss über das mitgelieferte Verbindungskabel OPC-1540 an das Funkge-
rät angeschlossen werden. Zur Bedienung aus größerer Entfernung steht das optionale
Verlängerungskabel OPC-1541 (6 m) zur Verfügung, das zwischen Verbindungskabel und
Funkgerät eingefügt wird.
Der mikrofonseitige Anschluss des Verbindungskabels lässt sich auch in ein Gehäuse
oder eine Wandverkleidung einbauen.
HINWEIS: Möglicherweise wird die Firmware der Fernbedienungsmikrofone beim
Anschließen an das Funkgerät aktualisiert.
D Installation
1. Das Kabel OPC-1540 in die Buchse für das Fernbedienungsmikrofon stecken und
die Mutter festziehen.
2. Um den mikrofonseitigen Anschluss des Verbindungskabels in eine Wandverkleidung
einzubauen, gehen Sie folgendermaßen vor:
3. Nehmen Sie die Montageplatte und markieren Sie den Mittelpunkt des großen
Durchbruchs sowie die drei Bohrlöcher für die Schrauben.
4. Bohren Sie entsprechende Löcher.

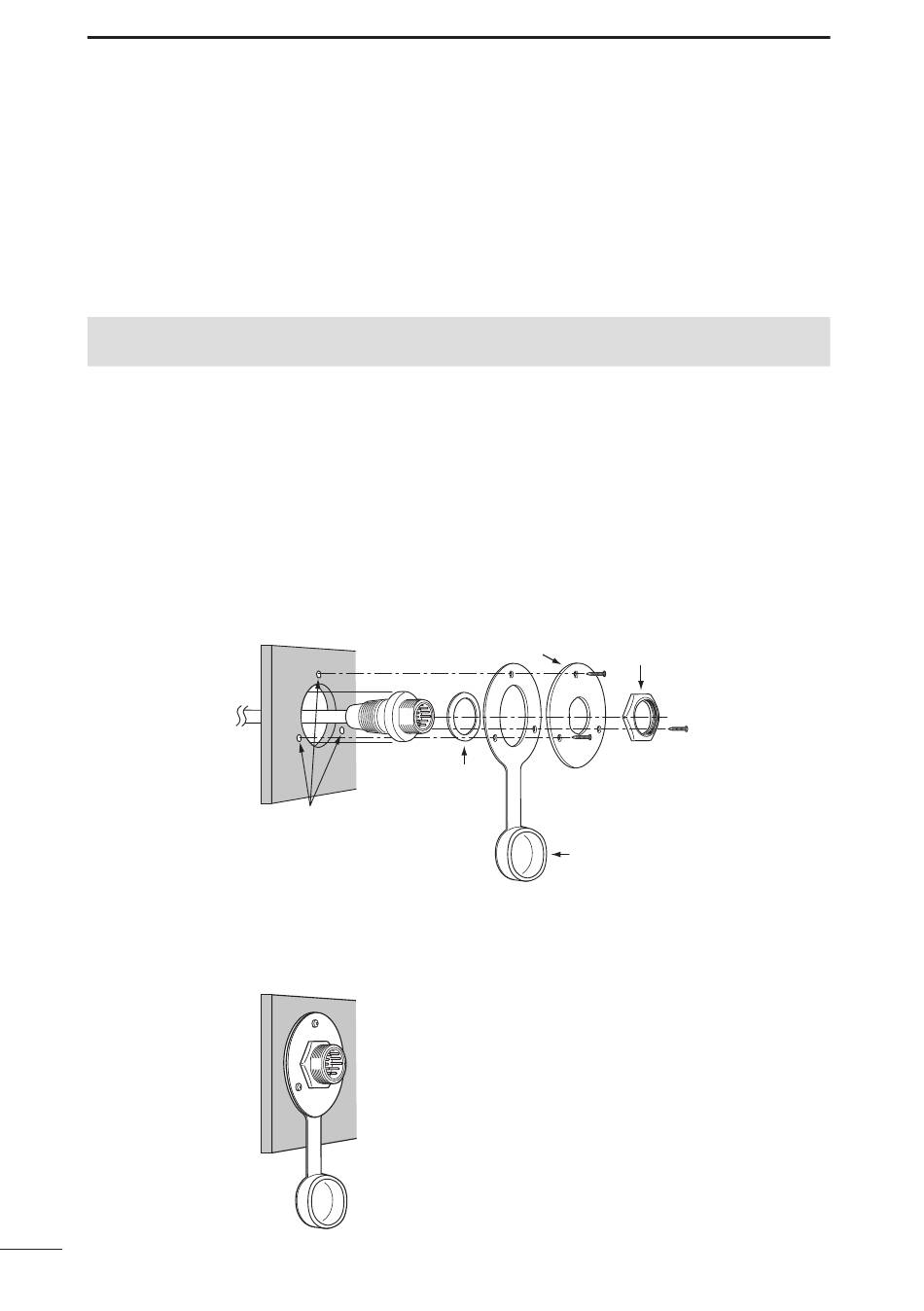

5. Installieren Sie die Montageplatte und das Kabel wie nachfolgend gezeigt.
6. Damit ist der Einbau abgeschlossen und sollte wie unten abgebildet aussehen.
85
Montageplatte
Dichtung
Schraubenlöcher
(etwa 2 mm Ø)
Mutter
Anschlusskappe
