Technische Beschreibung

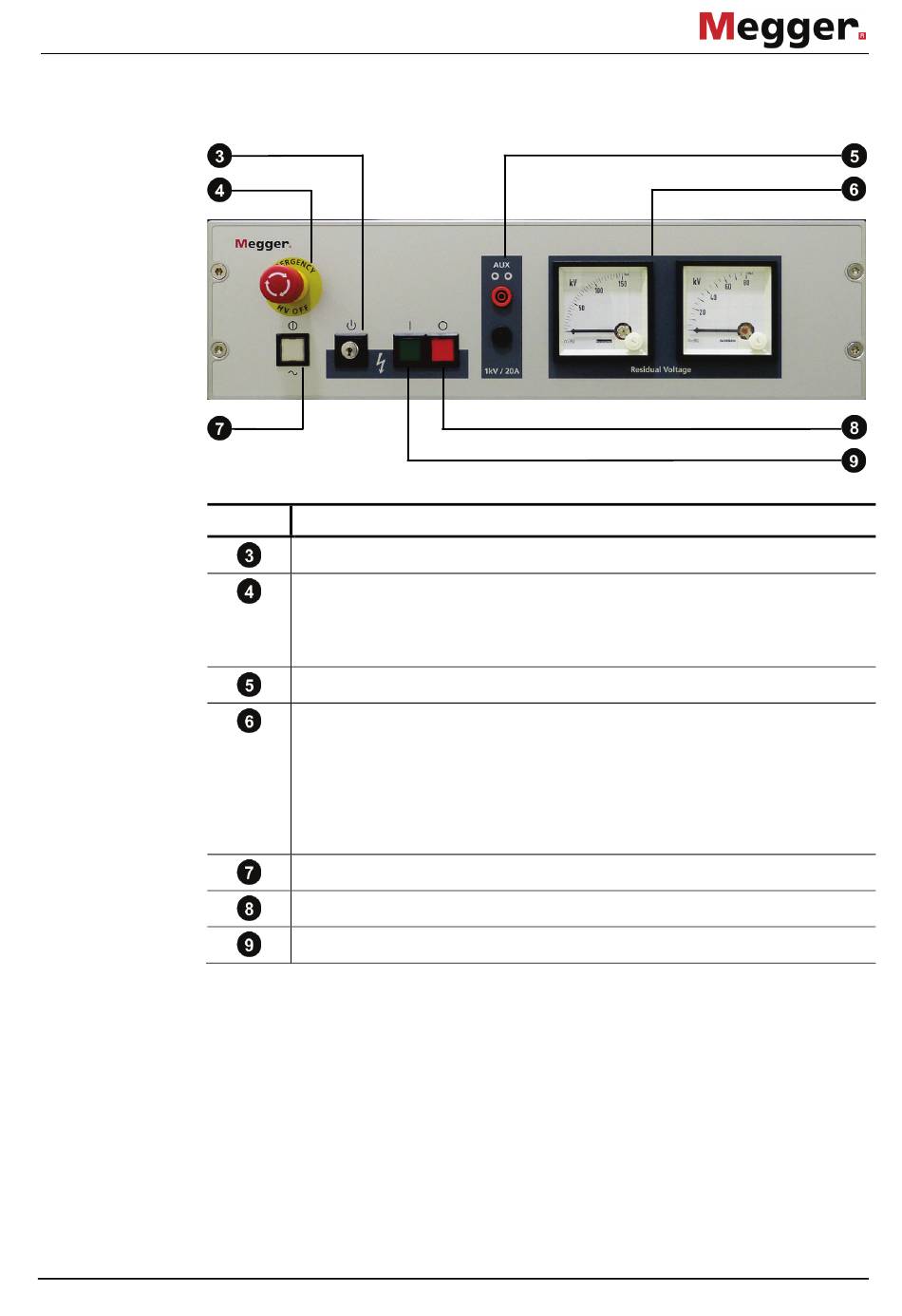

Netzbaustein Der Netzbaustein verfügt über die folgenden Bedien- und Anzeigeelemente:

Element Beschreibung

Schlüsselschalter "HV-Verriegelung" (siehe Seite 38)
Not-Aus-Schalter
Bei Betätigung des Not-Aus-Schalters wird die Hochspannung umgehend
ausgeschaltet, der Prüfling entladen und anschließend der HV-Ausgang
geerdet. Die Steckdosen im Bedienraum stehen weiterhin unter Spannung!
Externe Buchsen
Restspannungsanzeige (optional)
Die Restspannungsanzeige signalisiert die aktuell am HV-Ausgang des
Systems anliegende Spannung. Systeme, die mit einem Prüf- und
Diagnosemodul (TDM) ausgestattet sind, können zusätzlich über eine zweite
Restspannungsanzeige verfügen (immer rechts von der eigentlichen Anzeige
angeordnet). Auf dieser wird die aktuell am einphasigen Diagnose-Ausgang
anliegende Spannung signalisiert.
Hauptschalter
„HV Off"-Taster
„HV On"-Taster
