Dreiphasige Stromauskopplung (Optional) - Megger System R 30 Bedienhandbuch

6.7.4
Einführung
Besonderheiten bei der
Phasenwahl

Dreiphasige Stromauskopplung (optional) -

Die dreiphasige Stromauskopplung wird angewandt, um hochohmige und sporadisch
auftretende Kabelfehler in verzweigten Kabelnetzen zu lokalisieren. Die Zündspannung
der Fehler darf 50 kV nicht übersteigen.
Von den verschiedenen bekannten Methoden hat sich die Differential-Vergleichsmethode
speziell bei der Vorortung von Fehlern im verzweigten Niederspannungsnetz bewährt,
weshalb sich die Beschreibung in diesem Abschnitt hauptsächlich an dieser Methode
orientiert.
Bei der Differential-Vergleichsmethode muss neben der fehlerbehafteten Phase auch
eine intakte Phase angeschlossen und aktiviert werden. Zu Vergleichszwecken sind nach
einer Messung mit offenen Enden weitere Messungen durchzuführen, bei denen die
Kabelenden (und später gegebenenfalls auch die Enden der Abzweige) gebrückt werden
müssen.

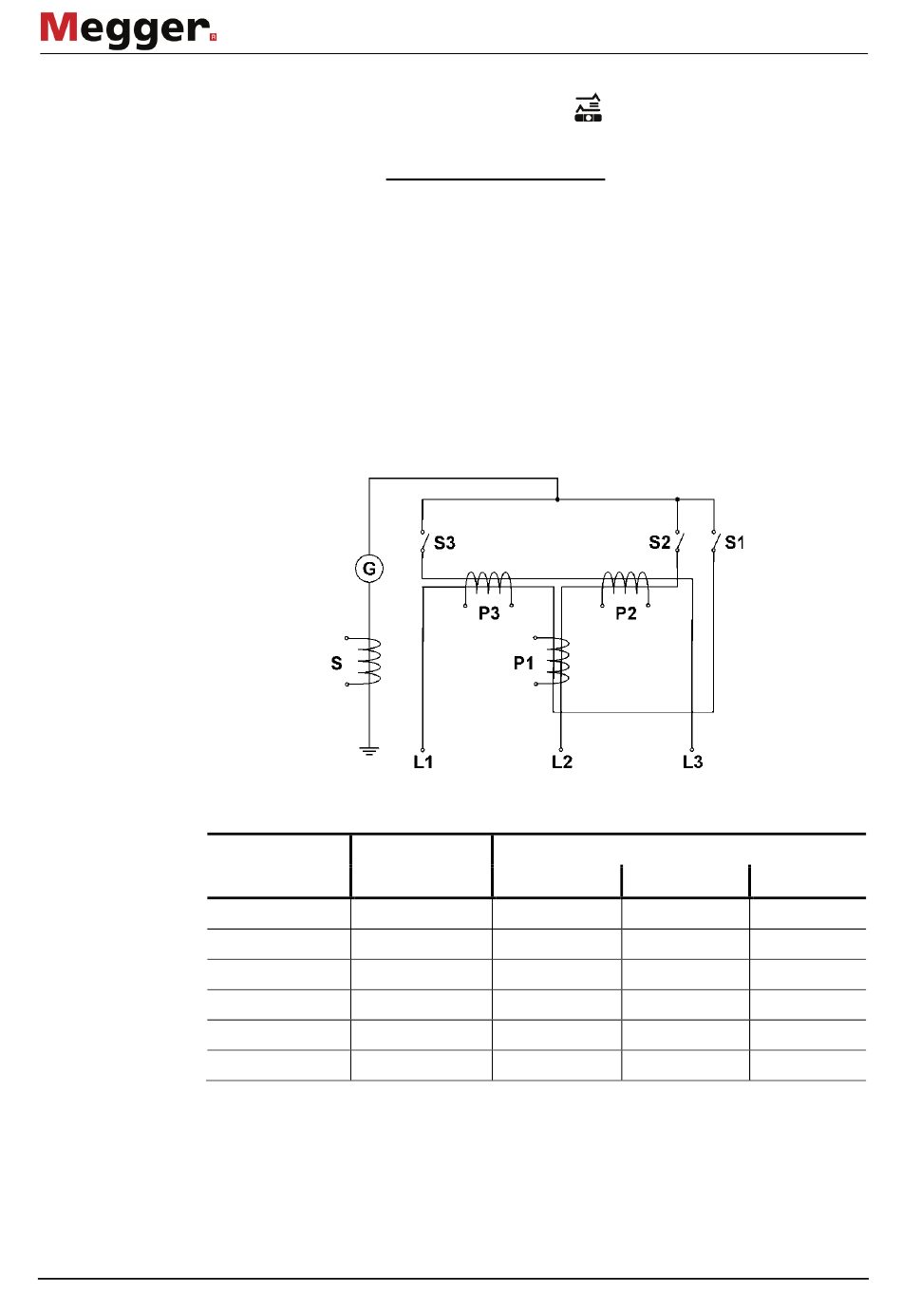

Das System ist mit verschiedenen Stromkopplern ausgestattet, welche je nach
Anschlusssituation den Strom aus einer Phase oder mehreren Phasen auskoppeln.
Je nach angeschlossenen Phasen werden an den verschiedenen Kopplern demzufolge
die folgenden Signale ausgekoppelt:
Angeschlossene Summenkoppler
Phasen
L1
L2
L3
L1, L2
L1, L3
L2, L3
S
P1
L1 L1
L2 L2
L3 -
L1+L2 L1-L2
L1+L3 L1
L2+L3 –L2
94
Messungen durchführen
Differenzialkoppler
P2
-
L2
L3
L2
–L3
L2-L3
P3
L1
-
L3
–L1
L3-L1
L3
