Megger System R 30 Bedienhandbuch Seite 92

Schritt Aktion
6
Starten Sie die Messung über den Menüpunkt
7
Geben Sie die Hochspannung über den „HV ON"-Taster frei.
8 Stellen Sie die Spannung unter Berücksichtigung der erforderlichen
Fehlerzündspannung ein.
Wenn der Fehler per Stoßentladung zum Durchschlag gebracht werden soll,
müssen Sie diese über den Menüpunkt
Stoßkondensator auf die eingestellte Spannung aufgeladen wurde.
Soll das Kabel stattdessen bis zum Fehlerdurchschlag aufgeladen werden,
beginnt das System umgehend selbstständig mit der Spannungsaufbereitung.

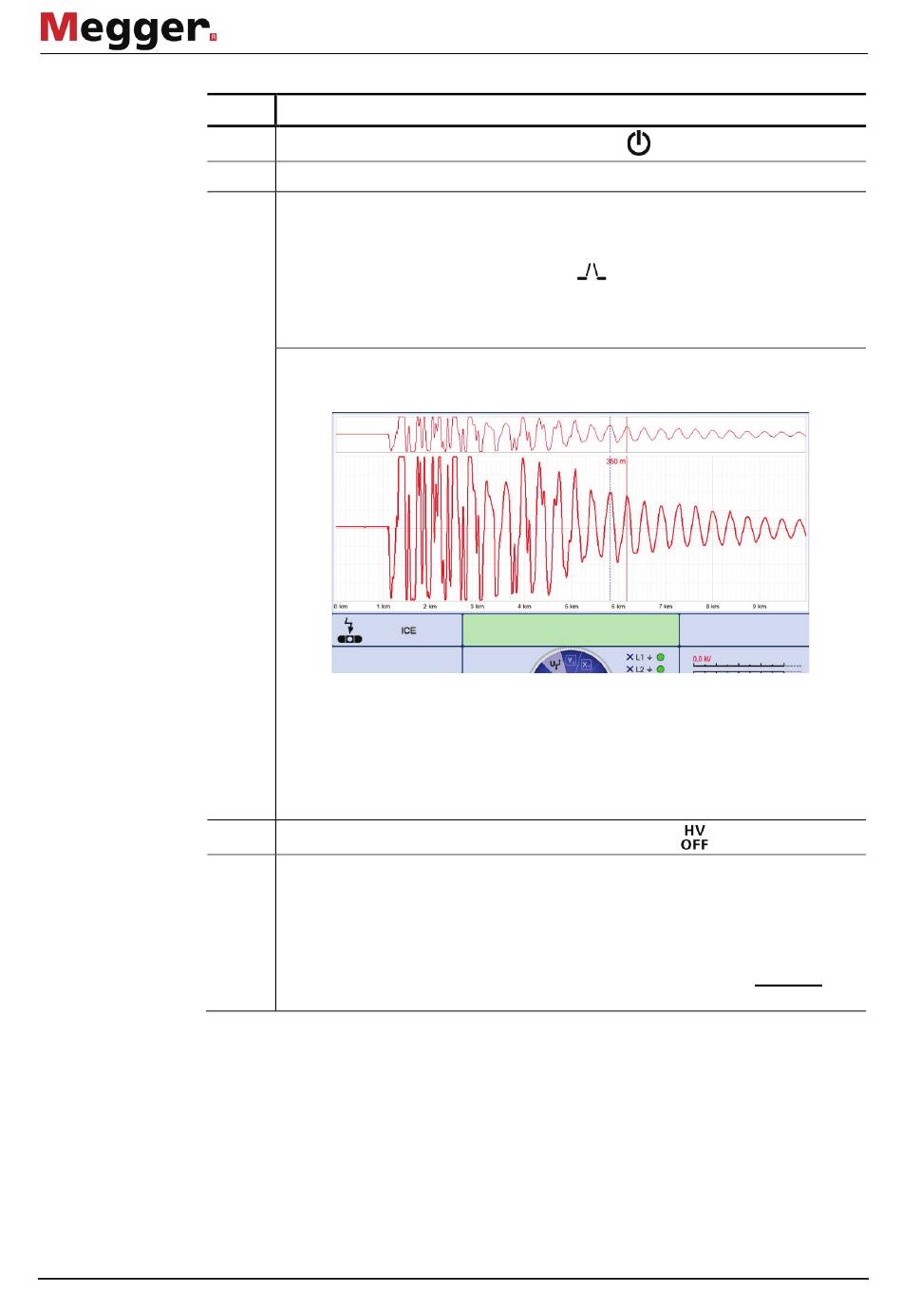

Ergebnis: Findet ein Spannungsüberschlag an der Fehlerstelle statt, wird im
Display eine gedämpfte und oszillierende Stromkurve dargestellt.
Die Software versucht automatisch eine Periode der Schwingung
einzumessen und entsprechende Markierungen zu setzen.
Für den Fall, dass keine Triggerung stattfand und dementsprechend auch
kein Fehlerbild aufgezeichnet wurde, müssen gegebenenfalls der Trigger-
Schwellwert oder die Stoßspannung angepasst und anschließend ein
weiterer Schuss ausgelöst werden.
9
Schalten sie die Hochspannung über den Menüpunkt
10 Wird die aufgezeichnete Ausschwingkurve zu stark von Störsignalen
überlagert, versuchen Sie mit Hilfe der verfügbaren Filter-Einstellungen (siehe
Seite 63), den Kurvenverlauf zu glätten.
Zu großen Amplituden können Sie durch Verringerung der Verstärkung (siehe
Seite 63) entgegenwirken.
Nach jeder vorgenommenen Anpassung muss die Prozedur ab Schritt 6
wiederholt werden.
auslösen, sobald der
92
Messungen durchführen
.
aus.
