Messungen durchführen
Im Phasenwahlmenü ist neben den angeschlossenen Phasen auch der zu verwendende
Stromkoppler zu wählen. Dadurch wird sichergestellt, dass das gewünschte Summen-
bzw. Differenzsignal als Reflektogramm zur Anzeige gebracht wird.
Soll z.B. mittels Differential-Vergleichsmethode ein Fehler in Phase L1 lokalisiert werden
und L2 als intakte Phase fungieren, müssen zuerst die Optionen L1 und L2 aktiviert
werden. Anschließend ist zusätzlich der Differenzialkoppler P1 (Option 1 [L1-L2]) zu
aktivieren, über welchen das Differenzsignal zwischen L1-L2 ausgekoppelt wird.

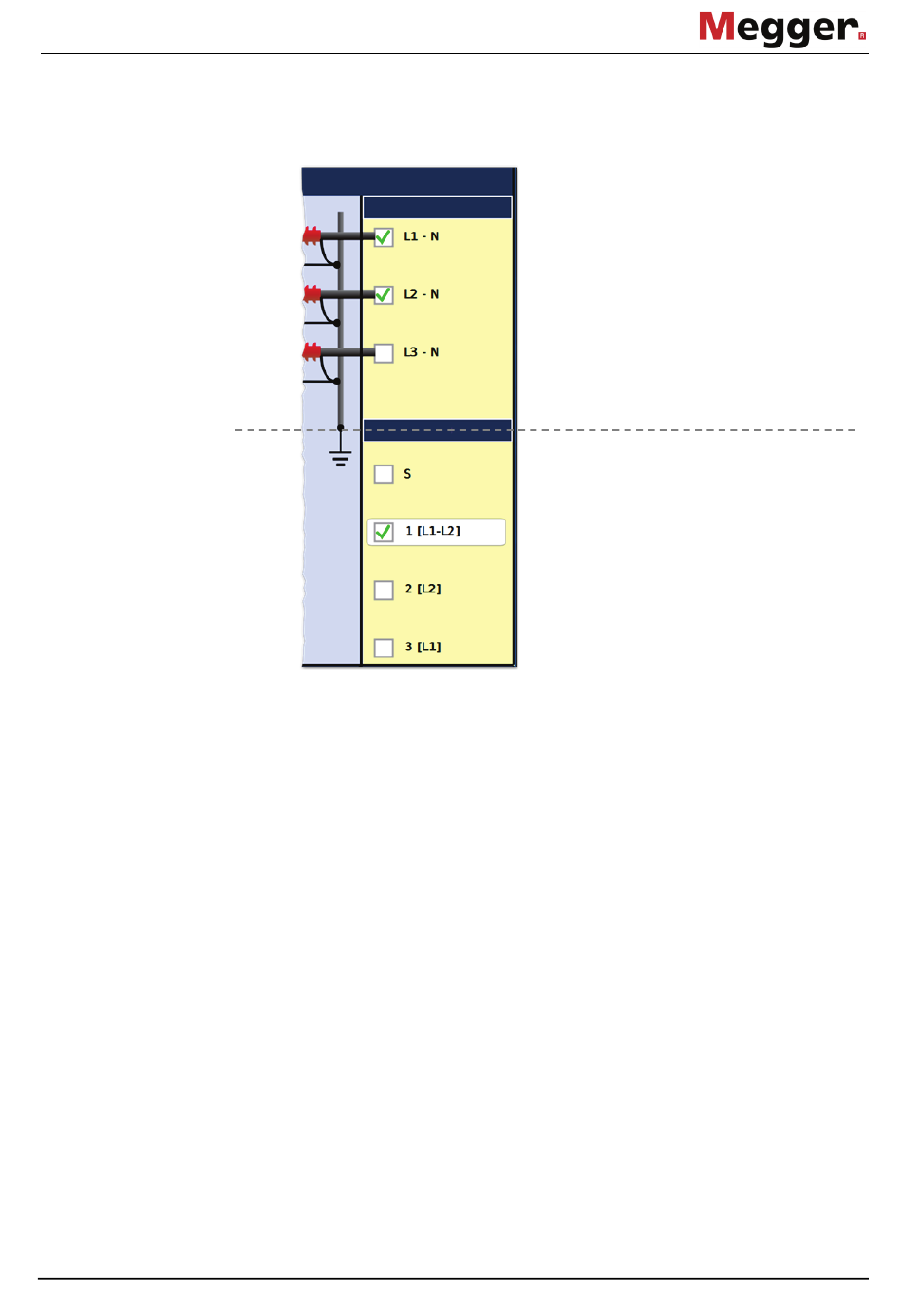

Auswahl der angeschlossenen
und zur Fehlerortung
verwendeten Phasen
(fehlerbehaftete Phase und
intakte Phase)
Auswahl des zu verwendenden
Stromkopplers. In Klammern wird
angezeigt, an welchem der Koppler
das benötigte Differenzsignal
gemessen werden kann.
