Bedienung des Teleflex VX

5.1

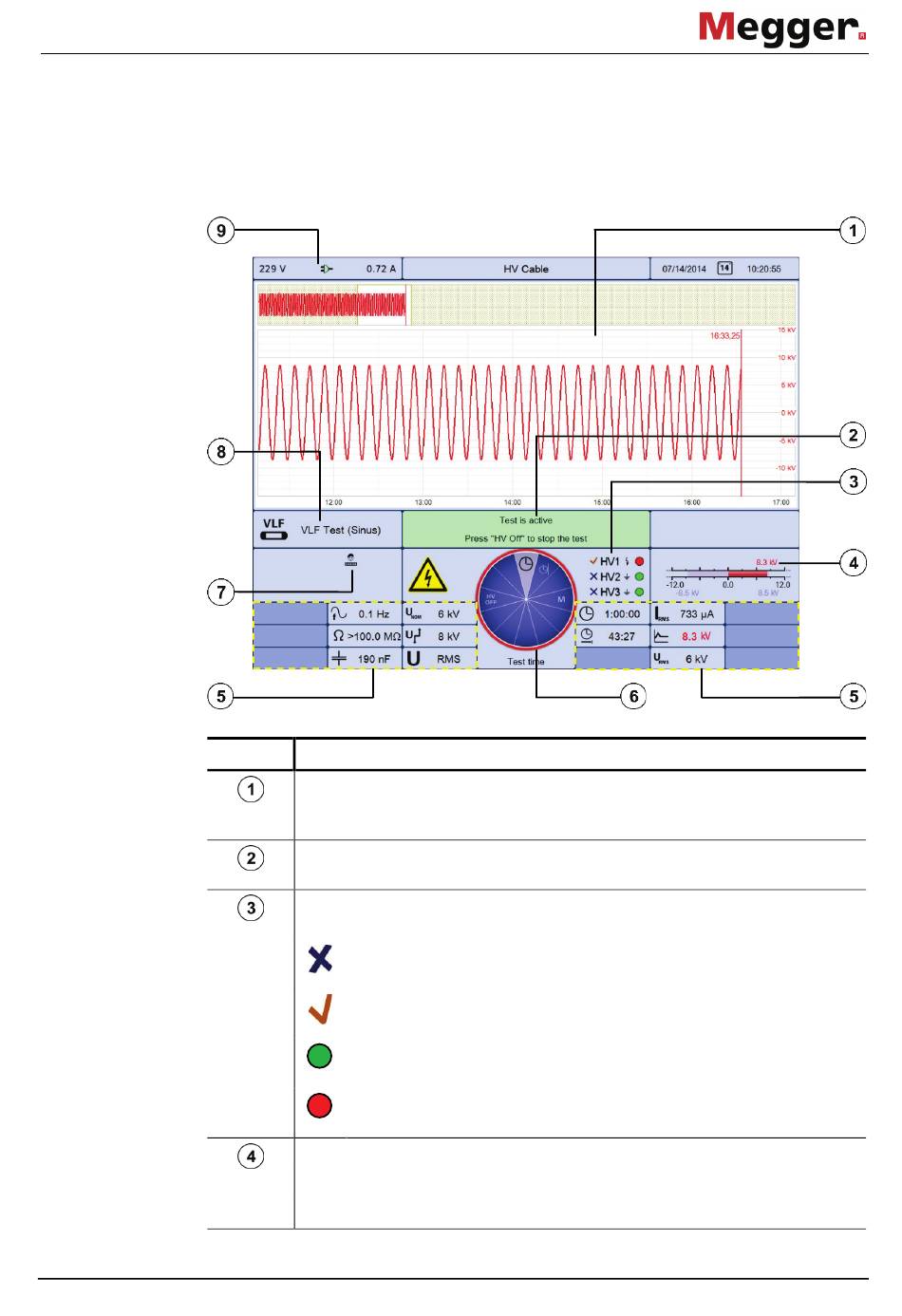

Das folgende Bild zeigt die typische Aufteilung des Teleflex VX-Bildschirms:

Kurven der aktuellen Messung bzw. der geladenen Messungen. Die

Anzeige ist in eine Gesamtübersicht (oben) und in einen vergrößerten

Ausschnitt (unten) aufgeteilt.

Aktuelle Statusmeldungen und Hinweise auf den nächsten notwendigen

Bedienschritt in der Messabfolge.

Informationen zum Status der Hochspannungsausgänge. Die Symbole

kennzeichnen folgende Zustände:

Der HV-Ausgang wurde nicht für die bevorstehende / laufende

Messung aktiviert.

Der HV-Ausgang wurde für die bevorstehende / laufende Messung

aktiviert.

Die Hochspannungserzeugung ist abgeschaltet und der HV-

Ausgang ist entladen.

Die Widerstandsentladung wurde aufgehoben. Hochspannung ist

aktiv!

Bargraph zur Spannungsanzeige

Blauer Balken:

Roter Balken:

Sollwert

Istwert
