Megger System R 30 Bedienhandbuch Seite 90

Schritt Aktion
10
Stellen Sie an der Surge Unit 3/6/12 kV über den Drehschalter
Stoßspannung unter Berücksichtigung der erforderlichen
Fehlerzündspannung ein und lösen Sie anschließend über den Menüpunkt
am Teleflex VX einen Einzelstoß aus.

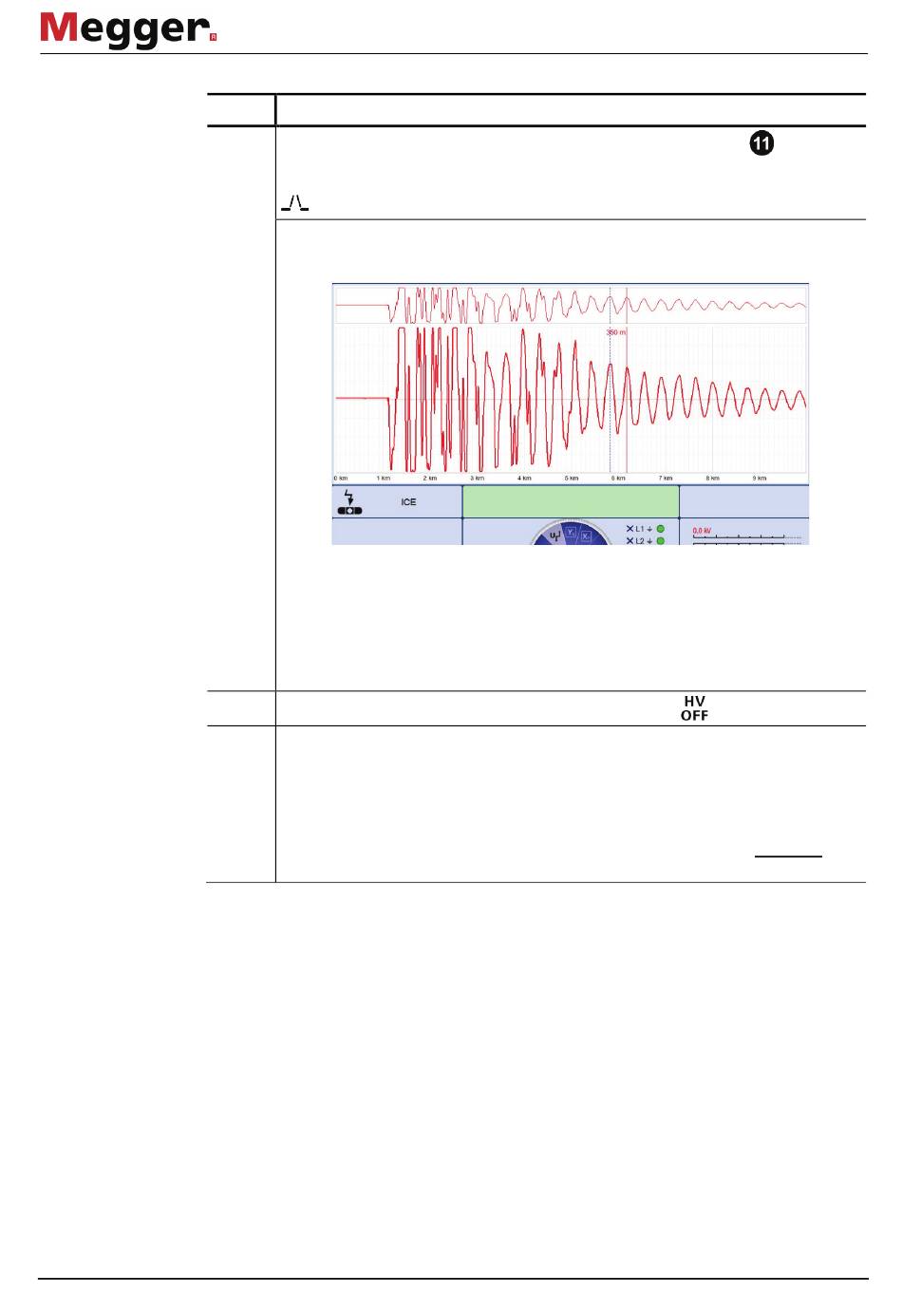

Ergebnis: Findet ein Spannungsüberschlag an der Fehlerstelle statt, wird im
Display eine gedämpfte und oszillierende Stromkurve dargestellt.
Die Software versucht automatisch eine Periode der Schwingung
einzumessen und entsprechende Markierungen zu setzen.
Für den Fall, dass keine Triggerung stattfand und dementsprechend auch
kein Fehlerbild aufgezeichnet wurde, müssen gegebenenfalls der Trigger-
Schwellwert oder die Stoßspannung angepasst und anschließend ein
weiterer Schuss ausgelöst werden.
11
Schalten sie die Hochspannung über den Menüpunkt
12 Wird die aufgezeichnete Ausschwingkurve zu stark von Störsignalen
überlagert, versuchen Sie mit Hilfe der verfügbaren Filter-Einstellungen (siehe
Seite 63), den Kurvenverlauf zu glätten.
Zu großen Amplituden können Sie durch Verringerung der Verstärkung (siehe
Seite 63) entgegenwirken.
Nach jeder vorgenommenen Anpassung muss die Prozedur ab Schritt 6
wiederholt werden.
90
Messungen durchführen
die
aus.
