Inbetriebnahme des Messwagens
3.2.6

Anschluss der externen Sicherheitseinrichtung (optional)

Mit Hilfe der externen Sicherheitseinrichtung kann der Status des Systems außerhalb des
Zweck
Messwagens signalisiert und die HV-Aufbereitung über Not-Aus-Schalter und
Schlüsselschalter unterbrochen bzw. gesperrt werden.

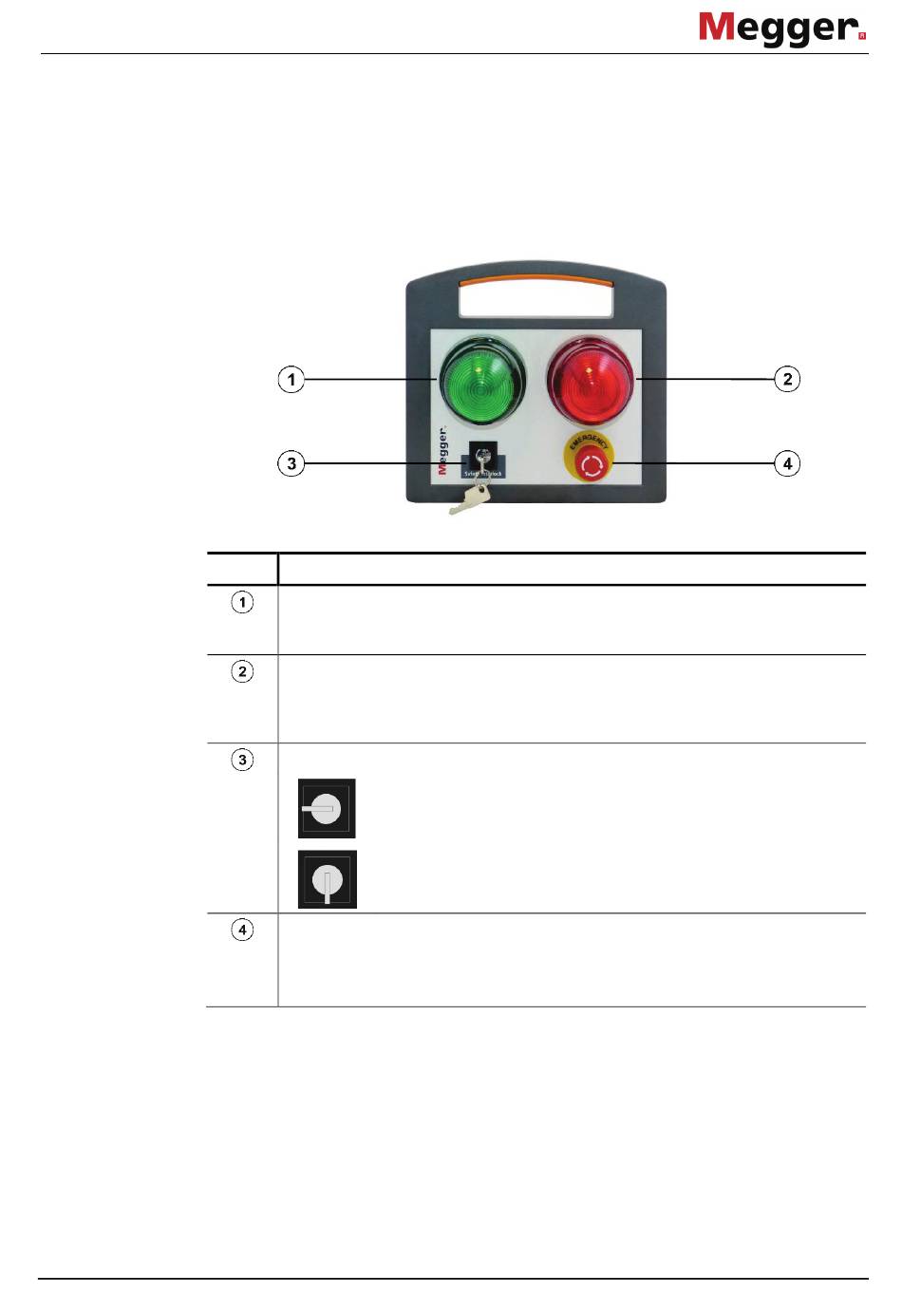

Das folgende Bild zeigt die optionale externe Sicherheitseinrichtung:
Beschreibung
Teil Beschreibung
grüne Signalleuchte
Leuchtet wenn das System eingeschaltet aber nicht im
Hochspannungsbetrieb ist.
rote Signalleuchte
Leuchtet sobald Hochspannung erzeugt werden könnte. Alle Entlade- und
Erdungseinrichtungen sind offen und der Prüfling ist als „unter Spannung
stehend" zu betrachten.
Schlüsselschalter „HV-Interlock"
Hochspannung entriegelt
Hochspannung verriegelt. Der Schlüssel kann in dieser Position
abgezogen und das System so gegen unbefugtes Einschalten
gesichert werden.
Not-Aus-Schalter
Bei Betätigung des Not-Aus-Schalters wird die Hochspannung umgehend
ausgeschaltet, der Prüfling entladen und anschließend der HV-Ausgang
geerdet. Die Steckdosen im Bedienraum stehen weiterhin unter Spannung!
