Inbetriebnahme des Messwagens
3.2.3

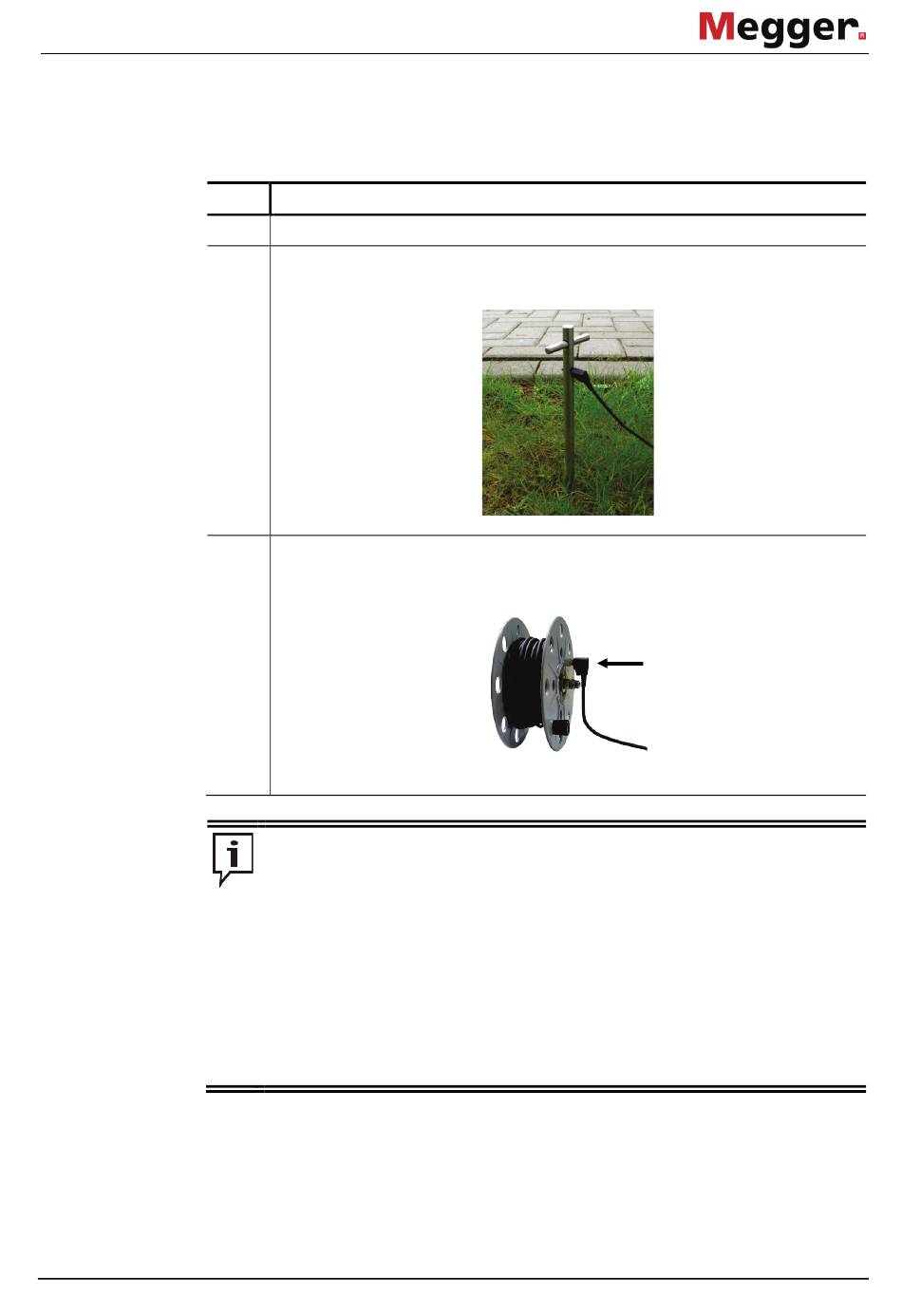

Anschluss der FU-Schutzeinrichtung (Hilfserder)

Gehen Sie wie folgt vor, um die FU-Sicherheitseinrichtung (Hilfserder) zur Überwachung
der Spannungs-Zeit-Fläche und der Fehlerspannung anzuschließen:
Schritt Aktion
1
Rollen Sie das FU-Kabel ab.
2 Erdspieß in unmittelbarer Nähe des Messwagens ins Erdreich einbringen und
das FU-Kabel daran befestigen.
3 Verbinden Sie das andere Ende des Kabels mit dem Anschluss an der
FU-Kabeltrommel.
Sollte sich trotz angeschlossenem Hilfserder nach dem Einschalten des
Messwagens wegen schlechter Erdungsverhältnisse die
Hochspannungsfreigabe verweigert werden, können eventuell folgende
Maßnahmen Abhilfe schaffen:
Versuchen Sie den Erdspieß an anderen, besseren Erdkontakt bietenden
•
Positionen einzustecken. In stark bebauten Gebieten bieten sich z.B. auch
die Fugen zwischen Betonplatten an.
Befeuchten Sie die Stelle, an welcher der Erdspieß eingesteckt wurde, mit
•
Wasser.
Befestigen Sie die Hilfserde an einem Fundamenterder (z.B. einer
•
Blitzschutzanlage). Nutzen Sie dabei aber nicht denselben Fundamenterder,
an welchen Sie schon das Haupterdungskabel angeschlossen haben.
