Stoßnachortung Bis 50 Kv - Megger System R 30 Bedienhandbuch

Schritt Aktion
10
11

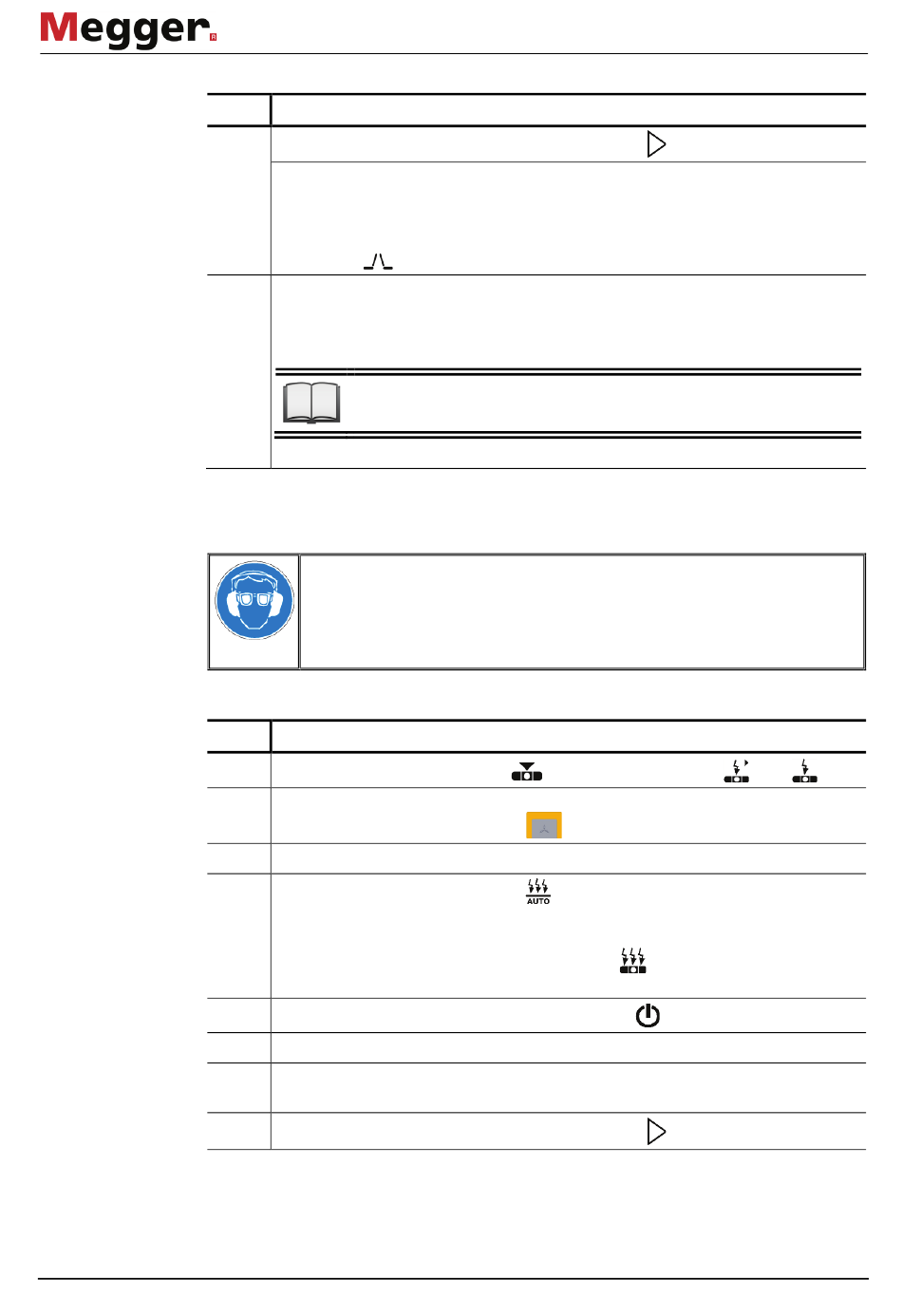

6.9.2 Stoßnachortung bis 50 kV
Gehen Sie wie folgt vor, um eine Fehlernachortung durchzuführen:
Vorgehensweise
Schritt Aktion
1
2
3
4
5
6
7
8
Starten Sie den Stoßbetrieb über den Menüpunkt
Ergebnis: Das System koppelt im Rhythmus der eingestellten Stoßfolge
Stoßimpulse in den Prüfling ein, welche zu Durchschlägen an der Fehlerstelle
führen.
Bei manuellem Stoßbetrieb muss jede Stoßentladungen von Hand über den
Menüpunkt ausgelöst werden.
Orten Sie die genaue Position des Fehlers mit Hilfe eines
Bodenschallmikrofons (z.B. Digiphone) in dem während der Vorortung
ermittelten Bereich.
Für Hinweise zur Bedienung des Bodenschallmikrofons lesen Sie
bitte das dazugehörige Bedienhandbuch.
Gehörschutz tragen
Bei Stoßgeneratorbetrieb kann es zu erhöhter Geräuschentwicklung
kommen. Während des Stoßbetriebes sollte Gehörschutz getragen
werden. Achten Sie dabei auf Gefahren durch die eingeschränkte
Wahrnehmung des Arbeitsumfeldes.
Rufen Sie aus dem Untermenü
Wählen Sie im Phasenauswahlmenü die fehlerbehaftete Phase und schließen
Sie das Menü anschließend über
Stellen Sie den Spannungsbereich auf 25 oder 50 kV ein.
Wählen Sie über den Menüpunkt
manuell ausgekoppelt werden sollen.
Bei automatischer Stoßauskopplung kann der gewünschte Abstand zwischen
zwei Stößen (Stoßfolge) über den Menüpunkt
werden.
Starten Sie die Betriebsart über den Menüpunkt
Geben Sie die Hochspannung über den „HV ON"-Taster frei.
Stellen Sie die Stoßspannung unter Berücksichtigung der erforderlichen
Fehlerzündspannung ein.
Starten Sie den Stoßbetrieb über den Menüpunkt
102
Messungen durchführen
am Teleflex VX.
heraus den Menüpunkt
.
, ob die Stöße automatischer oder
sekundengenau eingestellt
.
.
oder auf.
