Megger System R 30 Bedienhandbuch Seite 84

Schritt Aktion
10
Schalten Sie die Surge Unit 3/6/12 kV über den Ein-/Aus-Kippschalter
ein und aktivieren Sie die Hochspannungsbereitschaft über den
Taster HV
11
Stellen Sie an der Surge Unit 3/6/12 kV über den Drehschalter
Stoßspannung unter Berücksichtigung der erforderlichen
Fehlerzündspannung ein und lösen Sie anschließend über den Menüpunkt
am Teleflex VX einen Einzelstoß aus.

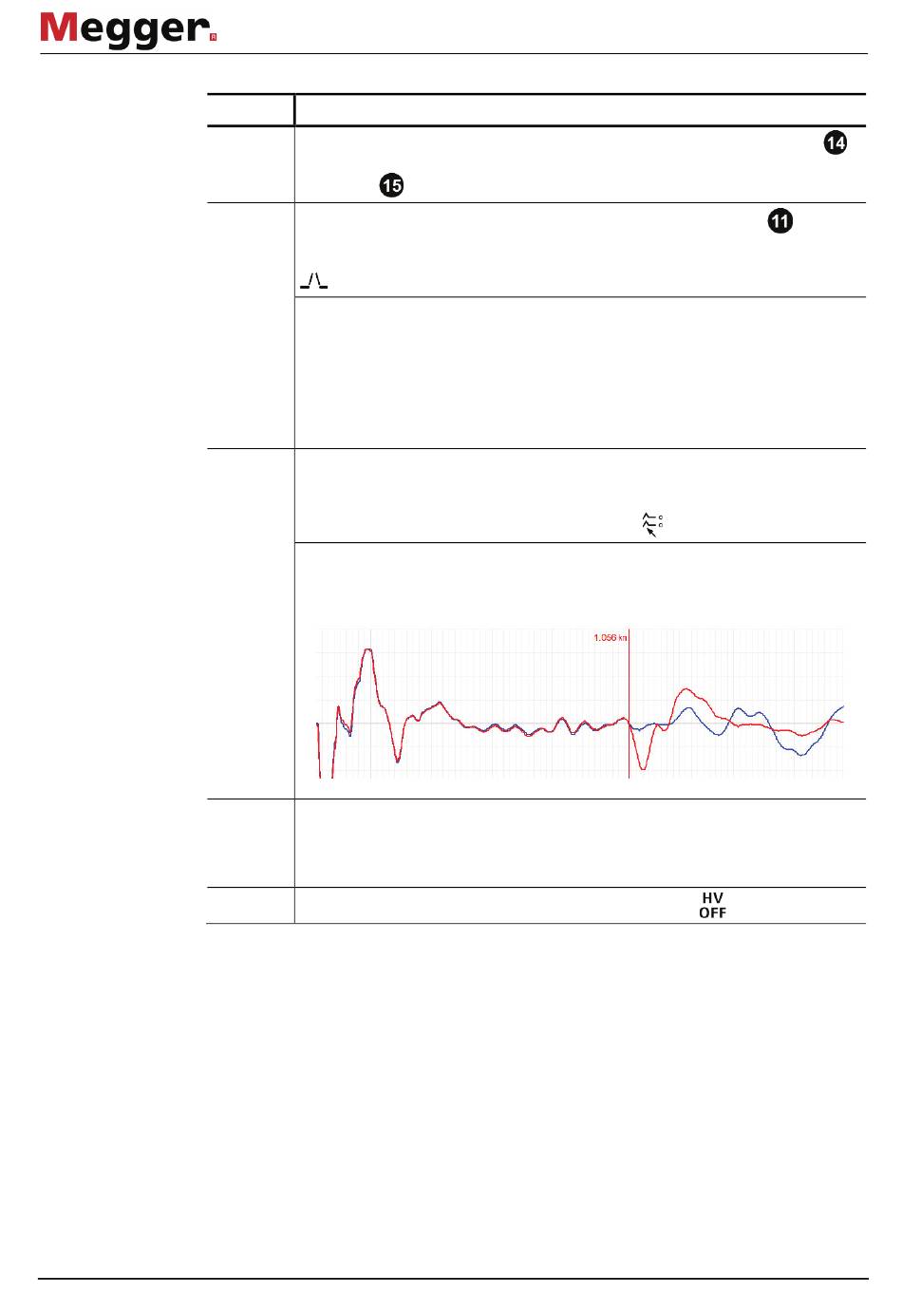

Ergebnis: Findet ein Spannungsüberschlag an der Fehlerstelle statt, wird
eine zweite Kurve (das Fehlerbild) im Display angezeigt.
Für den Fall, dass keine Triggerung stattfand und dementsprechend auch
kein Fehlerbild aufgezeichnet wurde, müssen gegebenenfalls der
Trigger-Schwellwert (am Teleflex VX) oder die Stoßspannung (an der
Surge Unit 3/6/12 kV) angepasst und anschließend ein weiterer Stoß
ausgelöst werden.
12 Wählen Sie durch Drehen des Drehgebers eine der 15 aufgezeichneten
Kurven aus und bestätigen Sie Ihre Auswahl durch kurzes Drücken. Die
gewählte Kurve kann noch bis zum Start der nächsten Messung oder dem
Wechsel der Betriebsart über den Menüpunkt
Ergebnis: Die rote Markierung wird automatisch auf der als Fehlerstelle
identifizierten Position platziert (an welcher beide Kurven
auseinanderlaufen).
13 Nutzen Sie bei Bedarf die zur Verfügung stehenden Funktionen (siehe
Seite 63), um die Kurvendarstellung zu optimieren (Filter, Verstärkung) und
die markierte Fehlerposition nachzujustieren. Lesen Sie anschließend die
Fehlerentfernung ab.
14
Schalten sie die Hochspannung über den Menüpunkt
.
84
Messungen durchführen
die
geändert werden.
aus.
