2.3 Grundlegende technische
Beschreibung
Der Ausgangsstrom wird von einem Superkondensa-
tor bereitgestellt, welcher von den eingebauten wie-
deraufladbaren Batterien geladen wird.
Kelvin-Prüfung
MOM2 verwendet für die Messung Kelvin-Messfühler
oder -klemmen. Eine Kelvin-Prüfung verwendet vier
Leiter und misst Dauerwiderstände, um sicherzu stel-
len, dass alle Kontakt- und Kabelwiderstände kom-
pen siert sind; dadurch wird eine viel größere Ge nau-
igkeit bei den Messungen ermöglicht. Jede Kelvin-
Messfühler-Anordnung hat zwei Fühlerspitzen. Beim
Berühren des Prüfobjekts wird dieses mit zwei plus
zwei Fühlerspitzen berührt. Das eine Paar ist für den
erzeugten Strom; das andere Paar wird die sehr ge rin-
ge vorhandene Spannung messen.

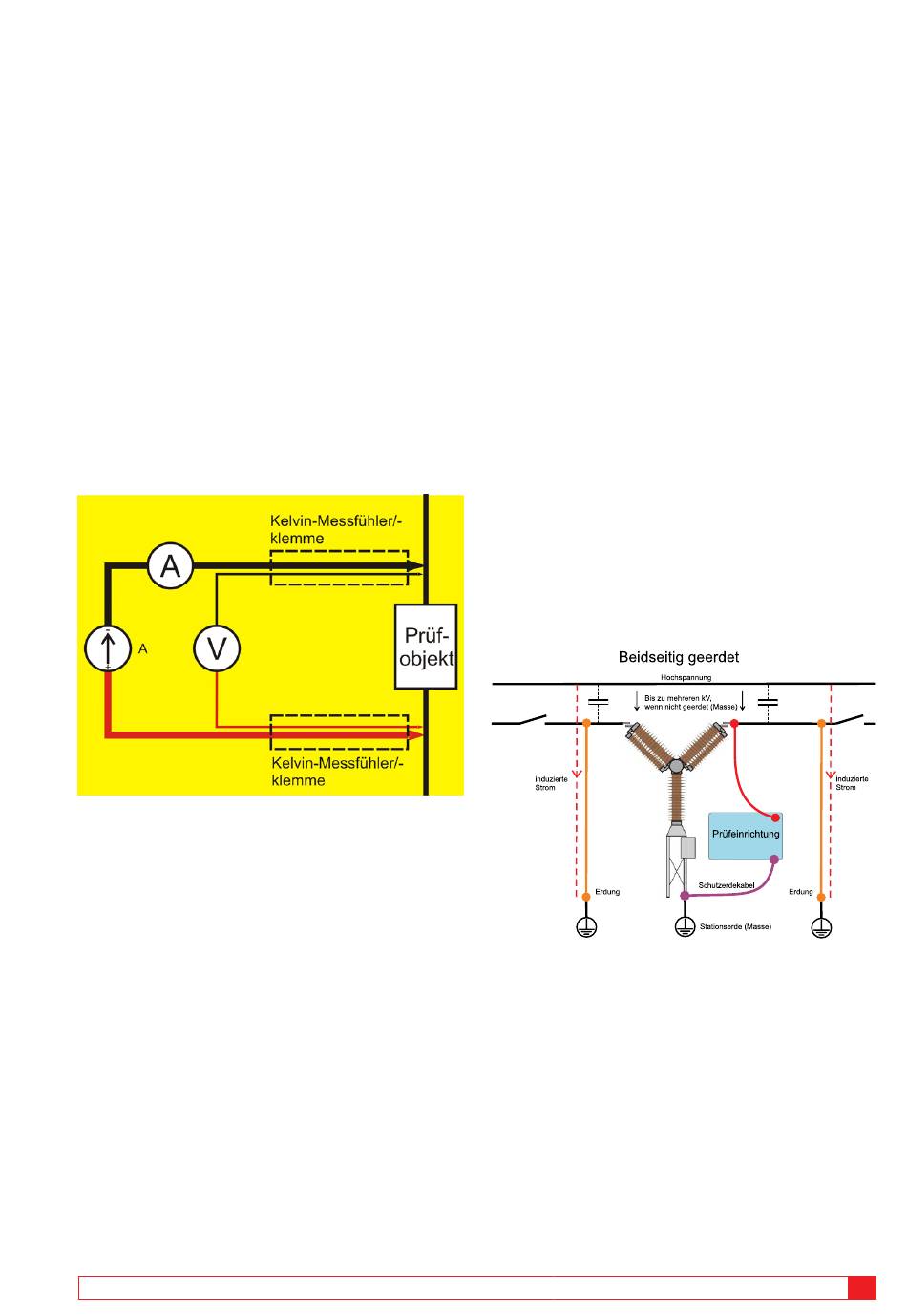

Prinzip der Vier-Leiter-Kelvin-Prüfung
BD0465GD
2.4 DualGround – Beide Seiten
geerdet
Mit MOM2 können Messungen gemäß der Dual-
Ground™ Methode durchgeführt werden. Der
Haupt vorteil besteht in der verbesserten Sicher heit,
aber die Methode ist auch einfacher und spart Zeit.
Die Menge an Arbeitsschritten ist reduziert, wenn
das Erdungskabel nicht getrennt und wieder ange-
schlos sen werden muss. Freizugebende Arbeiten,
unter Umständen mit Papierarbeit verbunden, können
oft mals vermieden werden. Dennoch, die örtlichen
Sicher heits bestimmungen müssen stets befolgt
werden.
Das Verwenden der DualGround-Methode kann zu
einem kleinen Messfehler führen, wenn der Strom die
Erdungsschleife durchläuft. Der Fehlerwert hängt von
der Beziehung zwischen den beiden parallelen Kreisen
ab.
Beispiel: Wenn das Prüfobjekt 50 µΩ und die
Erdungs schleife 10 mΩ ist, wird der Fehler 0,5 %
betra gen.
Zwei 10 m lange Erdungskabel, 95 mm
Widerstand von ca. 3,6 mΩ. Der Übergangswider-
stand in Verbindungen und Klemmen muss dazu
addiert werden.
Wenn beide Seiten geerdet sind, wird der induzierte
Strom nicht durch das Prüfgerät fließen.
ZP-BD03D
