Um Kurven und Messdaten älterer Messungen aufrufen zu können, muss zuerst die
Messdaten aus der
History-Datenbank aufgerufen und anschließend mit Hilfe des Drehgebers die
History-Datenbank
entsprechende Messung innerhalb der Verzeichnisstruktur ausgewählt werden. Durch
aufrufen
kurzes Drücken des Drehgebers kann man nun alle Kurven und Messdaten dieser
Messung aufrufen. Dabei verfährt die Software wie folgt:
Im Falle einer Wiederholungsprüfung kann dank dieser Funktion zuerst der
Messdatensatz der zurückliegenden Prüfung aus der History aufgerufen und
anschließend direkt eine erneute Prüfung mit denselben Prüfparametern gestartet
werden. Da die Kurven der zurückliegenden Prüfung auch nach dem Start der neuen
Prüfung im Display verbleiben, können sie bequem mit denen der laufenden Prüfung
verglichen werden.

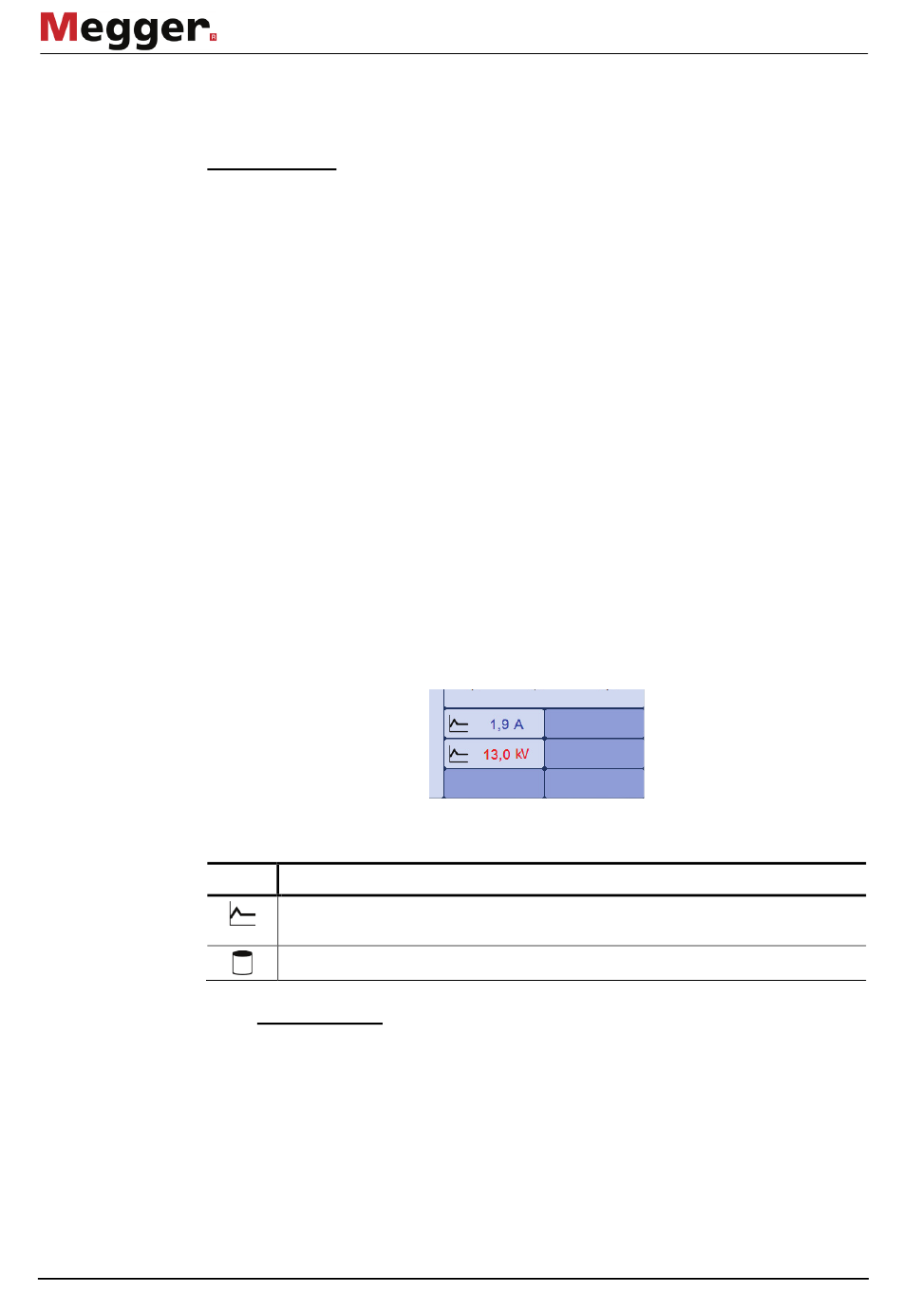

Die farbkodierte Legende am rechten unteren Bildschirmrand liefert dabei jederzeit
Aufschluss über die Messgrößen der aktuell dargestellten Kurven.
Anhand der vorangestellten Symbole können auch aktuelle von geladenen Kurven
unterschieden werden:
Symbol Beschreibung
Durch langes Drücken des Drehgebers gelangt man in ein Kontext-Menü, aus welchem
heraus die folgenden Sonderfunktionen aufgerufen werden können:
• Entspricht die aktuell gewählte Betriebsart der Betriebsart, in welcher die
aufgerufene Messung aufgezeichnet wurde, so werden die aufgerufenen
Kurven zusammen mit den aktuell aufgezeichneten Kurven dargestellt. Dadurch
können Ergebnisse verschiedener Messeinsätze komfortabel miteinander
verglichen werden.
Wenn sich die aktuelle und die geladene Messung in der Betriebsart
•
unterscheiden, wird die aktuelle Messung automatisch beendet und nur die
geladene Messung angezeigt.
• Sollten nicht mehr genug freie Slots zur Darstellung der aufgerufenen Kurven
vorhanden sein, so werden einige der aktuell dargestellten Kurven zwangsläufig
überschrieben. Um dies zu vermeiden, empfiehlt es sich, Kurven einzeln aus
der History heraus aufzurufen (siehe unten), um sie so individuell freien oder
nicht mehr benötigten Slots zuweisen zu können.
Kurven, welche während der aktuell andauernden Messung aufgezeichnet
wurden.
Kurven, welche aus der History-Datenbank aufgerufen wurden.
• Kommentareintrag zur Messung hinzufügen / bearbeiten
• Spezielle Messdaten oder nur einzelne Kurven dieser Messung aufrufen
(nur in bestimmten Betriebsarten möglich)
