Verzögerung zwischen
den TDR-
Messimpulsen
Vor der Aufzeichnung des Fehlerbildes kann der Anwender die Verzögerung zwischen
zwei aufeinanderfolgenden Impulsen über den Menüpunkt
Art der Verzögerung sollte jedoch nicht mit der Trigger-Verzögerungszeit (siehe nächste
Seite) verwechselt werden, welche nur den ersten Impuls verzögert.
Prinzipiell empfiehlt
Standardverzögerung von 256 μs aufzuzeichnen.
Im Bedarfsfall kann die Verzögerung nach Belieben zwischen 0 μs und 3,84 ms variiert
und eine erneute Fehlerzündung vorgenommen werden.
Bei der Einstellung 0 μs werden die Impulse schnellstmöglichst hintereinander weg
ausgelöst.

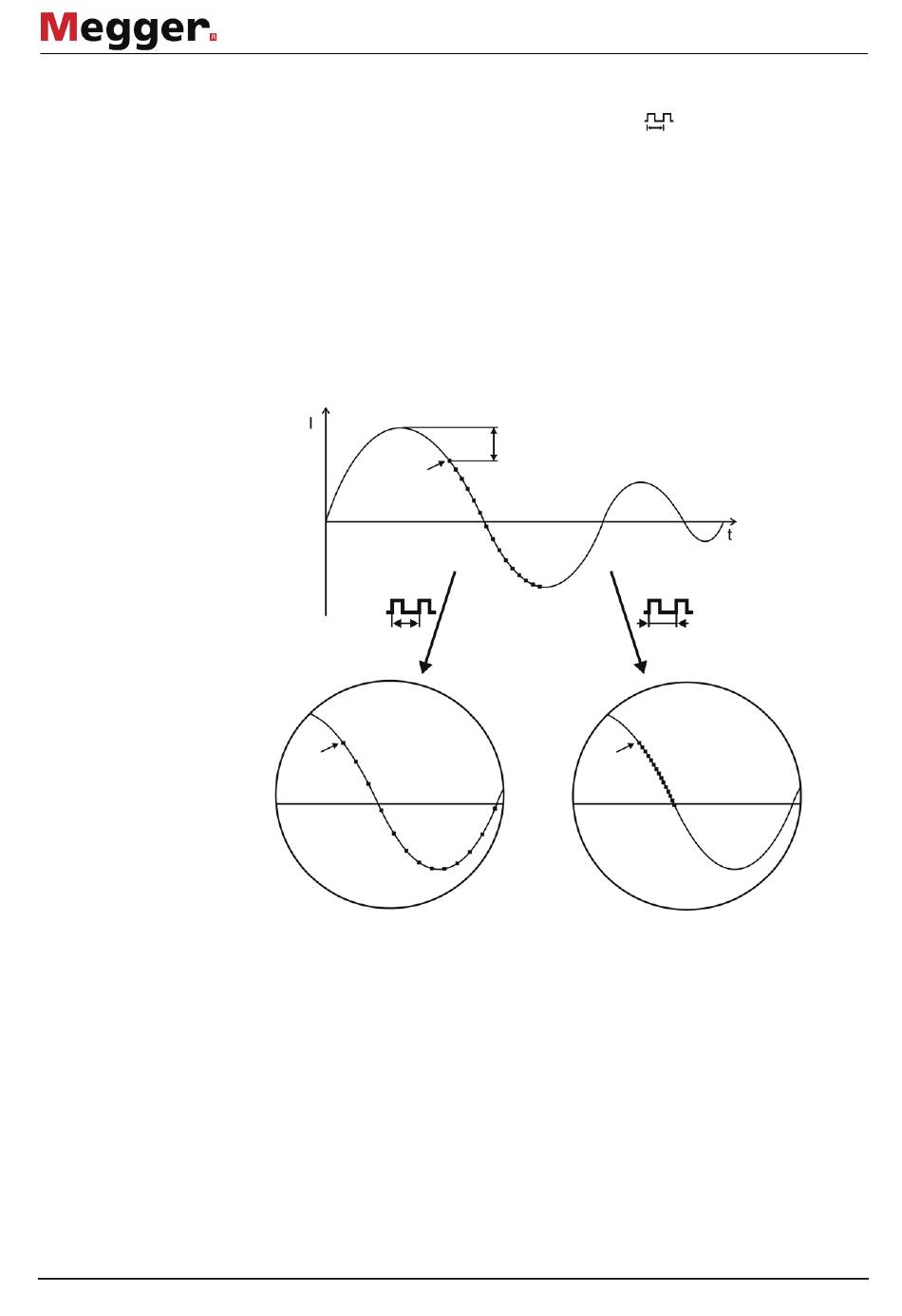

Die Auswirkung einer Verzögerungsanpassung lässt sich am besten am Stromverlauf
nach einem Spannungsüberschlag veranschaulichen:
zeitpunkt
■ Auslösen eines Messimpulses
Wie aus dem Bild deutlich zu erkennen ist, lässt sich durch eine Erhöhung der
Verzögerung ein „breiterer" Zeitraum abbilden, in welchem der Lichtbogen u.U. auch
schon wieder erlischt und erneut zündet.
es sich, die erste
Eingestellte Trigger-
schwelle
Trigger-
