3.2.2

Anschluss des Erdungskabels

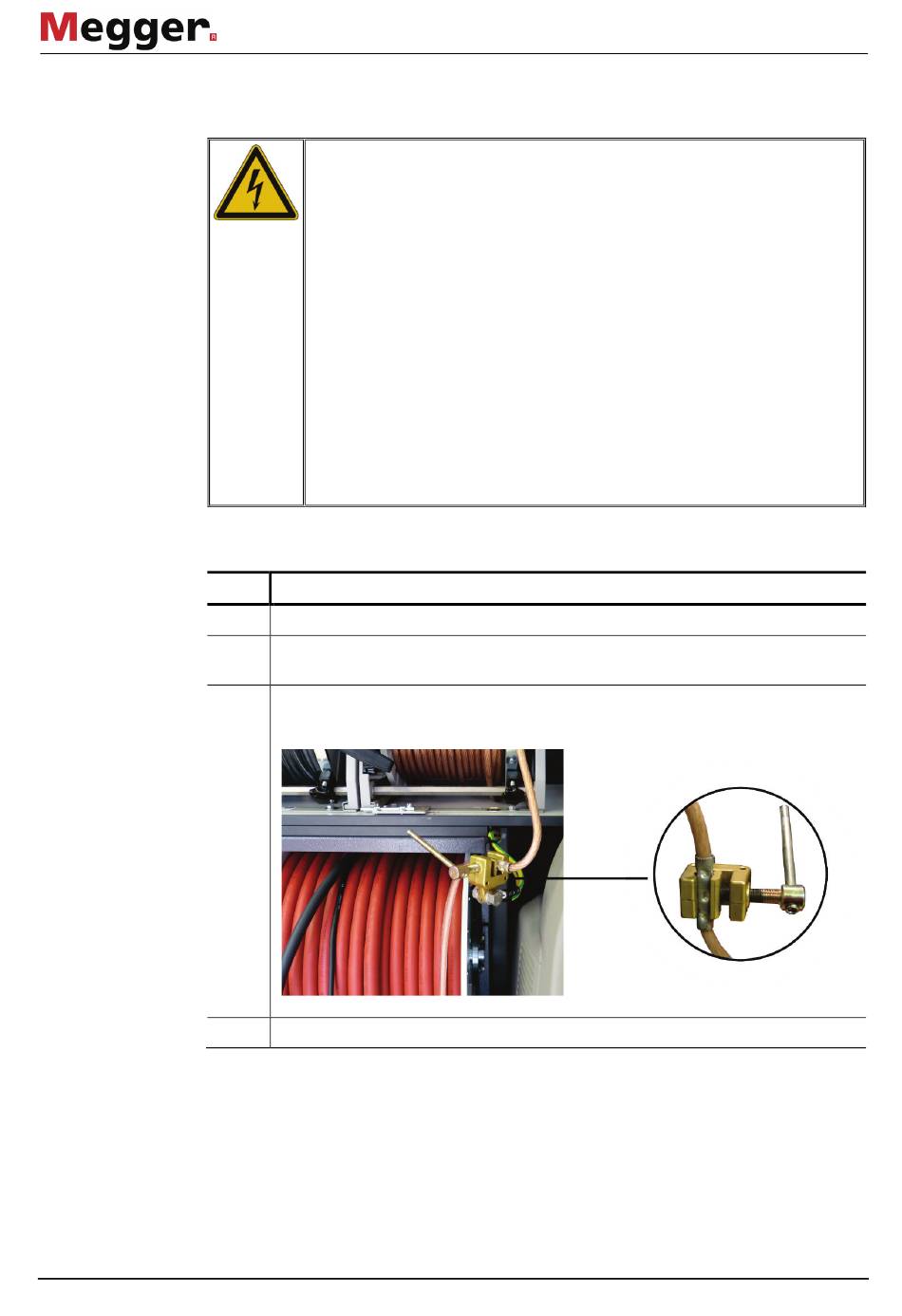

Gehen Sie wie folgt vor, um das Erdungskabel anzuschließen:

Schritt Aktion

1 Lösen Sie die Bremse der Erdungskabeltrommel.
2 Rollen Sie das Kabel ab und schließen Sie es an Stationserde oder einen
anderen geeigneten Fundamenterder an.
3 Klemmen Sie eine der im Abstand von 5 Metern auf dem Kabel angebrachten
Kontakthülsen unter die Anschlussklemme neben der Kabeltrommel.
4 Fixieren Sie die Bremse der Kabeltrommel wieder.
WARNUNG
Gefahr durch elektrischen Schlag
Der Messwagen darf niemals ohne angeschlossenes Erdungskabel
•
betrieben werden. Dies gilt auch für den Generator-Betrieb! Das
Erdungskabel stellt die Verbindung zwischen dem System und der
Schutzerde her und gewährleistet die Berührungssicherheit des
gesamten Systems.
Der Messwagen darf grundsätzlich nur an Erdungsanlagen- bzw.
•
Einzel-Erdern mit Übergangswiderständen <2 Ω angeschlossen
werden.
Schutzerde (Erdungskabel) und Betriebserde (Schirm des HV-Kabels)
•
sind so anzuschließen, dass zwischen Schutzerde (PE) und
Neutralleiter (N) keine unzulässige Spannungsdifferenz entstehen
kann.
In TT-Netzen existiert in der Station keine Verbindung zwischen
•
Neutralleiter (N) und Schutzerde (PE). Diese Verbindung muss für die
Messung mit einem geeigneten Kabel hergestellt werden.
